| Номер в госреестре | 67728-17 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | VISCO |
| Изготовитель | "Atago Co., Ltd.", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные VISCO (далее - вискозиметры) предназначены для измерений динамической вязкости.
Принцип действия вискозиметров основан на измерении величины угла закручивания торсионной пружины при вращении шпинделя с постоянной скоростью.
Конструкционно вискозиметры представляют собой портативный прибор, состоящий из измерительного блока, с дисплеем и кнопкой управления, платформы для измерительной ячейки, датчика температуры и набора шпинделей.

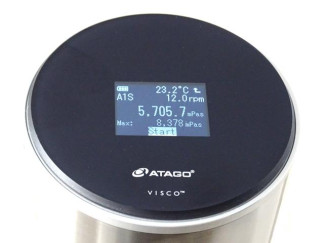

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Вискозиметры оснащены встроенным программным обеспечением, позволяющим проводить настройку вискозиметров и контролировать процесс измерений, осуществлять сбор экспериментальных данных и передачу их на компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VISCO |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазоны измерений динамической вязкости, мПас: - шпиндель А1 - шпиндель А2 - шпиндель А3 | от 50 до 50 000 от 100 до 100 000 от 500 до 150 000 |
| Диапазоны показаний динамической вязкости, мПас: - шпиндель А1 - шпиндель А2 - шпиндель А3 | от 50 до 200 000 от 100 до 600 000 от 500 до 2 000 000 |
| Диапазон измерений температуры, °С | от +10 до +40 |
| Пределы допускаемой приведенной погрешности измерений динамической вязкости*, % | ±2 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| * нормирующее значение рассчитывают по формуле D=N/v, где N - коэффициент, мПас(об/мин); v - скорость вращения шпинделя, об/мин. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения характеристик | |
| Скорость вращения шпинделя (v), об/мин | от 0,5 до 250 | |
| Число скоростей, шт | 20 | |
| Коэффициент (N), мПас(об/мин): - шпиндель А1 - шпиндель А2 - шпиндель А3 | стакан «S» 9,1104 3,0105 1,1106 | стакан «L» 1,6105 3,7105 1,2106 |
| Параметры электрического питания от сетевого адаптера - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 | |
| Параметры элементов питания | 4 шт. АА (LR6) | |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 200 120 120 | |
| Масса измерительного блока, кг, не более: | 1,2 | |
| Условия эксплуатации: - высота над уровнем моря, м, не более о/~' - температура воздуха, С - относительная влажность при температуре +31 оС, %, не более* | 2000 от +10 до +40 80 | |
| * с ростом температуры предельно допускаемая относительная влажность воздуха уменьшается до 50 % при температуре +40 °С. | ||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Вискозиметр ротационный VISCO | - | 1 |
| Стойка | - | 1 |
| Шпиндели А1 | RE-77104 | 1 |
| А2 | RE-77106 | 1 |
| А3 | RE-77106 | 1 |
| Датчик температуры | RE-75540 | 1 |
| Держатель стакана малого объема | - | 1 |
| Стакан малого объема (15 мл) «S» | RE-79100 | 1 |
| Стакан большого объема (100 мл) «L» | RE-79101 | 1 |
| Сетевой адаптер | - | 1 |
| Кабель USB (длина 1 м) | - | 1 |
| Алкалиновые батарейки | - | |
| Защитная крышка | - | 1 |
| Стойка для шпинделей | - | 1 |
| Футляр для переноски | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 13-251-2017 | 1 |
осуществляется по документу МП 13-251-2017 «ГСИ. Вискозиметр ротационный VISCO. Методика поверки», утвержденному ФГУП «УНИИМ» 06 марта 2017 г.
Основные средства поверки:
- ГСО 8594-2004, ГСО 8599-2004, ГСО 8603-2004, ГСО 8606-2004 (границы относительной погрешности (P=0,95) ± (0,2-0,3) %);
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, в диапазоне измерений от -50 до +500 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока вискозиметра, как показано на рисунке 1 и на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 "ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей"
Техническая документация фирмы-изготовителя ATAGO Co. Ltd., Япония.
