Номер в госреестре | 67730-17 |
Наименование СИ | Спектрометры рентгенофлуоресцентные энергодисперсионные |
Обозначение типа СИ | S2 PUMA |
Изготовитель | "Bruker AXS GmbH", Германия |
Год регистрации | 2017 |
Срок свидетельства | 09.06.2022 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные энергодисперсионные S2 PUMA (далее по тексту -спектрометры) предназначены для измерения содержания элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого источником рентгеновского излучения (рентгеновской трубкой). Первичное рентгеновское излучение, испускаемое рентгеновской трубкой, поглощается и рассеивается на атомах исследуемого материала (образца). Следствием этих процессов является вторичное рентгеновское рассеянное и флуоресцентное характеристическое излучение. Спектральное разложение флуоресцентного излучения позволяет оценить элементный состав материала. Идентификация элементного состава основана на том, что для каждого химического элемента, спектр флуоресцентного излучения индивидуален, а интенсивность этого излучения пропорциональна массовой доле этого элемента.
В качестве источника первичного рентгеновского излучения в спектрометре используется рентгеновская трубка с набором первичных фильтров (Umax=50 кВ, Imax=2 мА; максимальная мощность 50 Вт; материал анода - палладий, серебро). Регистрация вторичного рентгеновского излучения осуществляется с помощью кремниевого дрейфового детектора (SDD) детектора со встроенным термоэлектрическим охлаждением, который может быть установлен в спектрометр в двух вариантах - стандартном (XFlash) или с расширенной чувствительностью в области легких элементов (XFlash LE). Для оптимизации соотношения сигнал-фон спектрометры оснащаются 10 фильтрами первичного излучения.

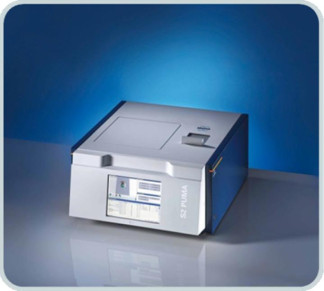

Конструктивно спектрометр выполнен в виде настольного прибора со встроенным компьютером, работающим под управлением операционной системы Windows и сенсорным экраном размером 12,1 дюйм, с помощью которого происходит управление процессом измерения и хранение данных.
Спектрометры выпускаются в трех исполнениях, отличающихся устройствами подачи проб. В исполнении 1 в спектрометр пробы устанавливаются вручную поочередно по одной. В исполнении 2 спектрометр оснащается XY- автосемплером с возможностью подключения к конвейерным системам подачи образцов, а в исполнении 3 - карусельным автосемплером. Вне зависимости от исполнения, спектрометры позволяют работать в ручном режиме загрузки, а также выбирать определенную область анализа.
Спектрометры имеют камеру для образцов, позволяющую производить анализ жидких сред, твердых образцов, порошков, гранул, тонких пленок. Для анализа малых образцов, а также локального анализа в выделенной малой области на образце спектрометры могут оснащаться сменными коллиматорными масками разного размера, камерой видеонаблюдения измеряемого образца и возможностью наведения на область измерения.
Для лучшей чувствительности при определении легких элементов спектрометр может оснащаться системой продувки камеры гелием или азотом. Для повышения чувствительности при анализе легких элементов только в твердых пробах может использоваться система вакуумирования камеры образцов. В исполнении 2, XY -автосемплер отделен от камеры образцов таким образом, что анализируемая среда создается только внутри камеры с образцом.
Зарегистрировано поверок | 59 |
Поверителей | 12 |
Актуальность данных | 16.09.2024 |
