| Номер в госреестре | 67734-17 |
| Наименование СИ | Датчики осадков |
| Обозначение типа СИ | ДО-02-02 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики осадков ДО-02-02 предназначены для автоматических измерений количества атмосферных осадков.
Принцип действия датчиков осадков ДО-02-02 основан на преобразовании изменения интенсивности светового потока, поступающего от передатчика к приемнику при пересечении его частицами атмосферных осадков, в количество атмосферных осадков.
Конструктивно датчики осадков ДО-02-02 представляют собой пылеводонепроницаемый корпус на котором размещена оптическая система, состоящая из 2 пар приёмников и передатчиков. Приёмник и передатчик каждой пары расположены на одной оптической оси, а пары (приёмник-передатчик) установлены под углом 90o по отношению друг к другу. Внутри корпуса размещены: устройство преобразования и регистрации и блок питания. Устройство преобразования и регистрации преобразовывает сигнал, поступающий от приёмников, в цифровой вид с последующей передачей данных по линиям связи.

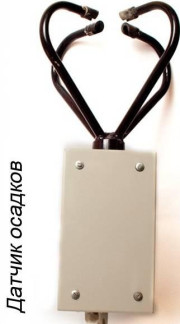

Общий вид датчика осадков ДО-02-02 и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
6
Рисунок 1 - Общий вид и схема пломбирования датчиков осадков ДО-02-02 1 - корпус, 2 - передатчик первого канала, 3 - передатчик второго канала,
4 - приёмник первого канала, 5 - приёмник второго канала,
6 - экран для защиты оптических элементов, 7 - гермоввод для подключения линии связи
Датчики осадков ДО-02-02 имеют программное обеспечение «Регистратор осадков ДО-02-02» (ПО «Регистратор осадков ДО-02-02»), которое является автономным ПО. ПО «Регистратор осадков ДО-02-02» обеспечивает сбор, обработку, архивирование, прием и передачу данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | do_data.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
| Цифровой идентификатор ПО | 7a258c2f94726701f6f0f0d9395ffd35dcde36b5 по алгоритму MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики |
| Минимальное измеряемое количество атмосферных осадков, мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | * ±(0,1+0,08Мизм) |
| * Мизм - измеренная величина осадков, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения характеристики |
| Г абаритные размеры, мм, не более | |
| -ширина | 250 |
| -высота | 610 |
| -длина | 250 |
| Масса, кг, не более | 4 |
| Электрическое питание от источника | |
| постоянного тока: | |
| - напряжение, В | 24 ± 1,2 |
| - ток, А, не более | 0,6 |
| Условия эксплуатации | |
| or^ -температура воздуха, C; | от -40 до +50 |
| -относительная влажность воздуха, | |
| при температуре +40 oC, % | от 0 до 100 |
| -атмосферное давление, гПа | от 500 до 1100 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Срок службы, лет, не менее | 8 |
наносится на паспорт типографским методом и на корпус датчиков осадков ДО-02-02 в виде фирменной планки или этикетки.
| Таблица 4 - Комплектность средства измерения | ||
| Наименование | Обозначение | Количество |
| Датчик осадков ДО-02-02 | МРАШ.408948.002-02 | 1 шт. |
| Руководство по эксплуатации | МРАШ.408948.002-02 РЭ | 1 экз. |
| Паспорт | МРАШ.408948.002-02 ПС | 1 экз. |
| Методика поверки | МП 2551-0159-2016 | 1 экз. |
| Комплект монтажной арматуры. | - | 1 шт. |
осуществляется по документу МП 2551-0159-2016 «Датчики осадков Д0-02-02. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 12.09.2016 г.
Основные средства поверки:
Цилиндры «Klin» 2 класса точности, Регистрационный номер 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
| Зарегистрировано поверок | 352 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
