| Номер в госреестре | 67740-17 |
| Наименование СИ | Преобразователь давления измерительный |
| Обозначение типа СИ | HDA 4745-A-250-000 |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователь давления измерительный HDA 4745-A-250-000 (далее - преобразователь) предназначен для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия преобразователя основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость преобразователя подводится измеряемое давление.

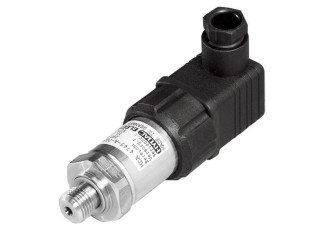

Фото общего вида преобразователя представлено на рисунке 1.
отсутствует.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 250 (от 0 до 25) |
| Пределы основной допускаемой приведенной погрешности, % (от диапазона измерений) | ±0,25 |
| Выходной сигнал, мА | от 4 до 20 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % (от диапазона измерений)/10 °C | ±0,15 |
| Параметры электропитания: - напряжение постоянного тока, В | от 10 до 30 |
| Диапазон рабочих температур, °С | от -40 до +85 |
| Габаритные размеры (длинахдиаметр), мм | 89,7x35 |
| Масса, кг | 0,145 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Преобразователь давления измерительный HDA 4745-A-250-000 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-600 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Техническая документация «HYDAC ELECTRONIC GmbH», Германия.
