| Номер в госреестре | 67743-17 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | ECHOSCOPE |
| Изготовитель | "KARL DEUTSCH Pruf- und Messgerätebau GmbH + Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые ECHOSCOPE (далее - дефектоскопы) предназначены для обнаружения несплошностей и неоднородностей внутри металла и измерений координат залегания дефектов в готовых изделиях, полуфабрикатах и сварных (паяных) соединениях.
Принцип действия дефектоскопов основан на способности ультразвуковых колебаний, возбуждаемых ультразвуковыми пьезоэлектрическими преобразователями (ПЭП), распространяться в контролируемом изделии и отражаться от внутренних дефектов, граней или поверхностей изделий. Выявление дефектов и измерение их координат залегания проводится по амплитуде и временным характеристикам отраженных ультразвуковых сигналов. Дефектоскопы реализуют эхо-импульсный и теневой методы ультразвукового неразрушающего контроля.
Дефектоскопы состоят из электронного блока и ПЭП, соединенных кабелем.
На передней панели электронного блока дефектоскопов расположены кнопка включения, дисплей, функциональные кнопки и три светодиодных индикатора, соответствующих каждому из стробов автоматической сигнализации дефектов (АСД). Справа расположены разъемы для зондов, триггеров, опциональных дополнительных модулей и для блока питания. Слот для SD карты памяти, разъем VGA, интерфейс для подключения к компьютеру (ПК) расположены на левой стороне корпуса электронного блока дефектоскопов.
На экран дефектоскопов выводятся сигналы АСД с двух стробов и проводится статистическая обработка сигналов.
Результаты отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А - скан) и измеренных значений.
Электронный блок дефектоскопов помещен в резиновый кожух, который защищает прибор от повреждений при контакте с грубой поверхностью и гарантирует устойчивое положение при работе. Дефектоскопы поставляются вместе с кейсом для транспортировки.
По запросу потребителя в комплектность дефектоскопов может входить компакт-диск с программным обеспечением (ПО) для управления дефектоскопами на экране ПК и хранения результатов измерений на ПК.

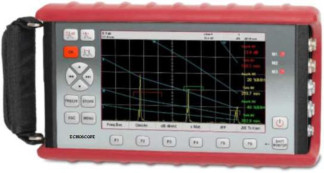

Общий вид дефектоскопов приведен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.
Программное обеспечение (далее - ПО) предназначено для расчета координат дефектов и отображения результатов измерений на дисплее дефектоскопов. ПО дефектоскопов может быть установлено или переустановлено только изготовителем с использованием специальных программных средств. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007 - 2014. По требованию заказчика в комплектность дефектоскопов может входить компакт-диск с ПО, предназначенный для отображения результатов измерений на мониторе персонального компьютера.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GOS95 |
| Номер версии (идентификационный номер) ПО | V1.2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество частотных диапазонов | 7 |
| Номинальные диапазоны частот - ТР (низкочастотный диапазон), МГц - 2 МГц - 4 МГц - 5 МГц - ВВ (широкополосный диапазон), МГц - 10 МГц - НР (высокочастотный диапазон), МГц | от 0,20 до 2,03 от 1,03 до 3,03 от 2,30 до 7,00 от 2,00 до 8,30 от 1,30 до 14,00 от 4,67 до 16,67 от 4,90 до 20,00 |
| Амплитуда зондирующих импульсов при нагрузке 50 Ом, В | 230 |
| Допускаемое отклонение амплитуды зондирующих импульсов от номинального значения, % | ±10 |
| Длительность зондирующих импульсов, нс, | 450 |
| Допускаемое отклонение длительности зондирующих импульсов от номинальных значений, % | ±10 |
| Диапазон установки усиления приемного тракта, дБ | от 0 до 110 |
| Пределы допускаемого отклонения установки усиления приемного тракта в диапазоне от 0 до 80 дБ, дБ | ±1 |
| Диапазон установки скорости распространения ультразвука, м/с | от 200 до 15000 |
| Диапазон измерений координат залегания дефектов, мм | от 2,5 до 4850 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов при работе с прямым ПЭП, мм | ±(0,3+0,01Y)* |
| Пределы допускаемой абсолютной погрешности измерений координат залегания дефектов при работе с наклонным ПЭП, мм | ±(0,3+0,03- Х)* |
| * где Y - глубина залегания дефекта, мм, Х - координаты залегания дефекта (глубина залегания и/или расстояние от передней грани ПЭП до проекции дефекта на поверхность изделия), мм. | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение, В - частота, Гц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 48 |
| Габаритные размеры электронного блока в резиновом кожухе, мм, не более - высота - ширина - глубина | 149 262 54 |
| Масса электронного блока в резиновом кожухе с блоком питания, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от - 10 до + 50 80 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Дефектоскоп ультразвуковой ECHOSCOPE в составе*: - электронный блок в резиновом кожухе; - ПЭП; - кабель. | 1 | |
| Блок питания сетевой | 1 | |
| Контактная жидкость | По запросу | |
| Кейс для транспортировки | 1 | |
| Чехол | По запросу | |
| Компакт-диск с ПО | По запросу | |
| Образец V1 по ISO 2400:2012, образец V2 по ISO 7963:2006 и/или Стандартные образцы СО-1, СО-2 по ГОСТ 18576-96* | По запросу | |
| Настроечные образцы | По запросу | |
| Дефектоскоп ультразвуковой ECHOSCOPE. Руководство по эксплуатации | 1 | |
| ГСИ. Дефектоскоп ультразвуковой ECHOSCOPE. Методика поверки | МП 26-261-2017 | 1 |
| Описание типа | 1 | |
| * Дефектоскоп может быть укомплектован преобразователями (образцами). Количество и тип преобразователей (образцов) по требованию заказчика | ||
осуществляется по документу МП 26-261-2017 «ГСИ. Дефектоскоп ультразвуковой ECHOSCOPE. Методика поверки», утвержденному ФГУП «УНИИМ» «31» марта 2017 г.
Основные средства поверки:
- контрольный образец №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (регистрационный № 6612-99);
- осциллограф цифровой TDS1012В (регистрационный № 32618-06);
- аттенюаторы широкополосные АТТ-90-0,1-95/2 (регистрационный № 20674-00);
- генератор сигналов Г4-102, диапазон частот (0,1 - 50) МГц, основная погрешность установки частоты не более 1 % (регистрационный № 3244-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 55809-2013 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров.
Техническая документация KARL DEUTSCH Pruf-und Messgeratebau GmbH + Co KG, Германия.
