| Номер в госреестре | 67747-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | SCPSD-250-14-15 |
| Изготовитель | "Parker Hannifin GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи давления измерительные SCPSD-250-14-15 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления в аналоговый выходной сигнал в составе гидротурбины Зарагижской Малой ГЭС.
Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня.
Под воздействием измеряемого давления происходит изменение электрического сопротивления пьезорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого металлического корпуса, на котором расположены: 4-х разрядный светодиодный дисплей, предназначенный для индикации измеряемого давления и различных параметров конфигурирования; клавиши для настройки параметров; светодиодные индикаторы активных подключаемых устройств; разъем для подключения сигнального кабеля. Встроенное электронное сигнализирующее устройство может замыкать и размыкать контакты при достижении измеряемым давлением заданных значений.
Пломбирование преобразователя не предусмотрено его конструкцией.

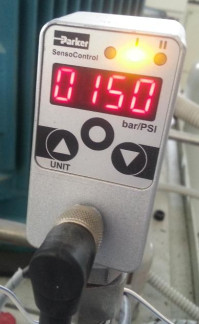

Общий вид преобразователя представлен на рисунке 1.
Программное обеспечение (далее - ПО) преобразователя является встроенным и метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти преобразователя на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | software |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор программного обеспечения | не используется |
(*)
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 250 (от 0 до 25) |
| Диапазон изменения выходного сигнала, мА | от 4 до 20 |
| Пределы основной допускаемой абсолютной погрешности выходного сигнала, бар (МПа) | ±2,5 (±0,25) |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, бар (МПа)/ 1 °С | ±0,075 (±0,0075) |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 15 до 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +85 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Г абаритные размеры, мм | |
| - длина | 105 |
| - диаметр | 32 |
| Масса, г | 300 |
наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом наклейки.
Преобразователь давления измерительный SCPSD-250-14-15 Паспорт
3 шт. 3 экз.
осуществляется по МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - манометр грузопоршневой МП-250 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным SCPSD-250-14-15
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
МИ 1997-89 Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки.
