Газоанализаторы кислорода OXITEC, 67750-17

67750-17
Газоанализаторы кислорода OXITEC предназначены для измерений объемной доли кислорода в газовых средах (азот и другие негорючие газы).
Карточка СИ
Номер в госреестре 67750-17
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ OXITEC
Изготовитель "ENOTEC GmbH", Германия
Год регистрации 2017
Срок свидетельства 09.06.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы кислорода OXITEC предназначены для измерений объемной доли кислорода в газовых средах (азот и другие негорючие газы).

Описание

Принцип измерений газоанализаторов кислорода OXITEC (далее - газоанализаторы) -электрохимический, с использованием твердотельного электрохимического чувствительного элемента на основе диоксида циркония (ZrO2).

Способ отбора пробы - диффузионный.

Газоанализаторы представляют собой стационарные многоблочные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из измерительного зонда, блока электронной обработки информации (блока управления) и блока коммутации газовых линий (по заказу).

Измерительный зонд газоанализатора предназначен для монтажа непосредственно в объект, внутри которого необходимо проводить измерение объемной доли кислорода.

Блок управления предназначен для приема, обработки и отображения измерительной информации, поступающей от измерительного зонда. Блок управления может быть выполнен в версии с компрессором, обеспечивающим подачу сравнительного воздуха в измерительный зонд.

Блок управления имеет выходные сигналы:

-    показания жидкокристаллического цифрового дисплея;

-    выходной унифицированный аналоговый токовый сигнал (0-20) мА или (4-20) мА;

-    цифровой выход RS-232, RS-485, HART, FIELDBUS (по дополнительному заказу);

-    релейные выходы типа "сухой контакт" (по дополнительному заказу).

Блок коммутации газовых линий предназначен для контроля за расходом и давлением анализируемой среды, а также обеспечения возможности подачи на газоанализатор поверочных газовых смесей (2 входа) без дополнительной коммутации газовых линий вручную.

Газоанализаторы выпускаются в 3-х исполнениях: OXITEC 5000, OXITEC 5000 GasEx, OXITEC Economy.

В состав газоанализаторов в исполнении OXITEC 5000 или OXITEC 5000 GasEx входят:

1)    блок управления модели SME 5x (исполнение для настенного монтажа или для установки в стандартную стойку 19");

или модели SME 5D (для OXITEC 5000 GasEx, взрывозащищенная версия, исполнение для настенного монтажа)

2)    измерительный зонд (модели KES-132x, KES-200x, KIS-200x, KES500x или KEX500x

- где "x" условное обозначение типоразмера зонда).

3)    блок коммутации газовых линий (по заказу).

4)    специальный экранированный межблочный кабель (длина по заказу).

Блок управления, пневматический блок и прочие дополнительные устройства газоанализатора взрывозащищенного исполнения могут быть смонтированы в специальном шкафу.

В состав газоанализатора в исполнении OXITEC ECONOMY входят:

1)    блок управления модели SME5х, исполнение для настенного монтажа;

2)    измерительный зонд модели KES-1000;

3)    специальный экранированный межблочный кабель (длина по заказу).

На передней панели блока управления любой модели расположены 4 клавиши управления, а также десятичная клавиатура для ввода численных параметров и жидкокристаллический дисплей, на котором отображается информация об измеряемой величине, состоянии газоанализатора и служебная информация.

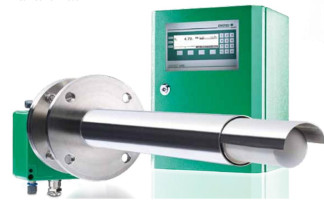

Общий вид газоанализаторов представлен на рисунках 1 - 3.

Схема пломбирования корпуса газоанализаторов от несанкционированного доступа представлена на рисунке 4.

Рисунок 4 - Схема пломбирования корпуса газоанализаторов от несанкционированного доступа (на примере блоков управления SME-5D и SME-5x)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли кислорода в газовых средах.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- прием и обработку измерительной информации от первичных измерительных преобразователей (датчика кислорода, датчика температуры зонда);

-    индикацию результатов измерений на жидкокристаллическом дисплее блока управления;

-    проведение градуировки газоанализаторов;

-    самодиагностику аппаратной части газоанализатора и вывод информации об отказах;

-    формирование выходного аналогового или цифровых сигналов.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений объемной доли кислорода по данным от первичных измерительных преобразователей;

-    проведение градуировки газоанализаторов.

Встроенное ПО газоанализатора идентифицируется через меню газоанализатора в разделе «Software version and options» путем вывода на дисплей номера версии.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OXITEC 5000

Номер версии (идентификационный номер) ПО

4.10

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Метрологические характеристики газоанализаторов

Характеристика

Значение

Диапазон измерений объемной доли кислорода^, %

от 0 до 2 от 0 до 5 от 0 до 6 от 0 до 10 от 0 до 21 от 0 до 25

Пределы допускаемой основной абсолютной погрешности газоанализатора, объемная доля кислорода, %

±0,3

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,2

Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в диапазоне от -20 °С до +60 °С, в долях от предела допускаемой основной погрешности

±0,5

Время прогрева газоанализатора, мин, не более

60

Предел допускаемого времени установления показаний по уровню 0,9 Т0,9д, с

30

Интервал времени работы без корректировки показаний, не более, сут

180

Примечание 1)- по выбору пользователя.

Таблица 3 - Основные технические характеристики газоанализаторов

Характеристика

Значение

Напряжение питания переменным током частотой 50/60 Гц

230 В ±10 % или 115 В ±10 %

Потребляемая электрическая мощность В-А, не более:- в режиме прогрева

- в рабочем режиме

400

200

Характеристика

Значение

Срок службы циркониевого датчика, лет, не менее

5

Средняя наработка на отказ, ч

20 000

Степень защиты корпуса по ГОСТ 14254-96, не ниже:

-    блок управления SME-5x

-    блок управления SME-5D

-    измерительный зонд

IP66

IP66

IP65

Маркировка взрывозащиты комплектующих газоанализаторов во взрывозащищенном исполнении:

-    измерительных зондов KEX500x

-    блока управления SME 5D

1 Ex d IIC T3 X 1 Ex d IIC T5 X

Условия эксплуатации Параметры окружающей среды:

»-» 0/"ч

-    диапазон температуры окружающей среды, С блок управления

измерительный зонд

-    диапазон атмосферного давления, кПа

-    диапазон относительной влажности при температуре +25 °С (для блока управления), %

от -20 до +55 от -40 до +80 от 84,0 до 106,7

до 95

Параметры анализируемой среды:

-    температура анализируемой среды, не более, °С: зонд с охлаждающей трубкой

остальные зонды

-    диапазон скорости воздушного потока, м/с

-    давление/разрежение анализируемой среды, кПа

-    объемная доля влаги, %

+1400 +500 от 0 до 50 ±50 до 100

Таблица 4 - Габаритные размеры и масса элементов газоанализатора

Наименование элемента газоанализатора

Г абаритные размеры, мм, не более

Масса, кг

высота

ширина

длина

Блок управления SME5x для настенного монтажа

240

300

400

5

Блок управления SME5D для настенного монтажа

356

655

250

37

Блок управления SME5 исполнение для монтажа в стойку 19"

177

483

360

22

Измерительный зонд KES-1000 для OXITEC ECONOMY

160

160

До 1500 1)

Х2)

Измерительный зонд KES-132x, KES-200x, KIS-200x, KES500x или KEX500x

200

200

До 4500 1)

Х2)

Блок управления контрольным и эталонным газом SME-500000x

440

300

218

4

Примечания:

1)    - по заказу может быть осуществлена поставка зондов различной длины;

2)    - масса измерительного зонда в зависимости от типоразмера.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность

Таблица 5 - Комплектность средства измерений

Обозначение

Наименование

Количество, шт.

SME5x

или

SME5D

Блок управления

1 (модель по заказу)

KES-132x, или KES-200x, или KIS-200x, или KES500x, или KEX500x

Измерительный зонд OXITEC 5000

1 (модель по заказу)

KES-1000

Измерительный зонд OXITEC ECONOMY

1

SME-500000x

Блок управления контрольным и эталонным газом

1 (по заказу)

Комплект электрических и пневматических кабелей

1 компл.

Руководство по эксплуатации

1 экз.

МП-242-2096-2017

Методика поверки

1 экз.

Поверка

осуществляется по документу МП-242-2096-2017 «Газоанализаторы кислорода OXITEC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.03.2017 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы «ENOTEC GmbH», Германия.

67750-17
Номер в ГРСИ РФ:
67750-17
Производитель / заявитель:
"ENOTEC GmbH", Германия
Год регистрации:
2017
Cрок действия реестра:
09.06.2027
