| Номер в госреестре | 67751-17 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | МЕРА-ВТП-II |
| Изготовитель | Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные МЕРА-ВТП-II (далее - весы) предназначены для измерения массы и применения в составе систем взвешивания физических объектов, в том числе летательных аппаратов.
Принцип действия весов МЕРА-ВТП-II основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, значение которого изменяется пропорционально массе груза. Электрический сигнал от весоизмерительного датчика поступает на устройство обработки данных, результат измерения отображается на цифровом дисплее терминала. Информация о взвешиваемом грузе может быть передана на периферийное устройство по интерфейсам связи (RS-232, USB, Ethernet, WiFi и другие виды интерфейсов).
Весы электронные МЕРА-ВТП-II состоят из следующих основных устройств:
- грузоприемного модуля, представляющего собой механическую конструкцию, состоящую из грузоприемного устройства (далее ГПУ), опирающегося на весоизмерительный датчик, установленный на монтажном приспособлении, предназначенном для закрепления грузоприёмного модуля на опорной конструкции или поверхности;
- устройства обработки аналоговых данных;
- терминала.
Весы электронные МЕРА-ВТП-II выпускаются в модификациях А-1/100, D-1/100 и отличаются компоновкой узлов:
- A- 1/100 состоят из грузоприемного модуля и индикатора, объединяющего в своем составе устройство обработки аналоговых данных и терминал, комплектуются индикатором ВТ-1А-65-П;
- D-1/100 состоят из грузоприемного модуля с аналогово-цифровым преобразователем (взвешивающий модуль) и терминала, в качестве терминала используется компьютер. К одному терминалу могут быть подключено несколько взвешивающих модулей.
В весах применяются датчики весоизмерительные тензорезисторные «RTN», фирмы "Hottinger Baldwin Messtechnik GmbH", Г ермания (Г осреестр № 21175-13).

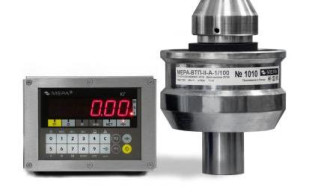

Общий вид весов представлен на рисунке 1.
Индикатор
ВТ-1А-65-П
Исполнение А-1/100
Исполнение D-1/100
В весах предусмотрены следующие основные устройства и функции:
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2 ГОСТ OIML R76-1-2011);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4 ГОСТ OIML R76-1-2011);
- устройство слежения за нулем (п. Т.2.7.3 ГОСТ OIML R76-1-2011);
- устройство, показывающее с расширением (п. Т.2.6 ГОСТ OIML R76-1-2011).
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Корпус устройства обработки аналоговых данных взвешивающего модуля А-1/100
Индикатор ВТ-1А-65-П
Рисунок 2 - Схема пломбировки
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| А-1/100 | D-1/100 | |
| Идентификационное наименование ПО | не применяется | |
| Номер версии (идентификационный номер ПО) | 851Х | 600Х |
| Цифровой идентификатор ПО | не применяется | |
Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации (принимает значение от 0 до 9 или отсутствует).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Класс точности по ГОСТ OIML R76-1-2011 | III |
| Максимальная нагрузка, Мах, т | 100 |
| Минимальная нагрузка, Min, е | 20 |
| Поверочный интервал, e, действительная цена деления шкалы, d (e=d), кг | 50 |
| Число поверочных интервалов, n | 2000 |
| Пределы допускаемой погрешности при первичной поверке: 0^<500е 500е<m< 2000е 2000е<m<3000е | ±0,5е ±1е ±1,5е |
Примечание. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - от внешнего источника постоянного тока, | от 9 до 12 |
| напряжение, В - от цепи Ethernet | по стандарту IEEE 802.3at |
| - от встроенного источника постоянного тока, напряжение, В | от 7,1 до 8,4 |
| Потребляемая мощность, В-А, не более | 5 |
| Габаритные размеры грузоприемного модуля, мм, не более | |
| - высота | 400 |
| - ширина | 300 |
| - длина | 300 |
| Габаритные размеры индикатора, мм, не более: | |
| - высота | 140 |
| - ширина | 130 |
| - длина | 180 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность, % | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 1000 |
наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе грузоприемного устройства заводским способом и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | МЕРА-ВТП-II | 1 шт. |
| Комплект принадлежностей Дублирующий дисплей1 | 1 шт. | |
| Кабель связи* | 1 шт. | |
| Адаптер для подачи | 1 шт. | |
| электропитания по Ethernet- О И4 кабелю (POE) Адаптер сетевого питания 1 | 1 шт. | |
| Комплект ЗИП* | 1 шт. | |
| Руководство по эксплуатации | ЭК 5019.00.00.000 РЭ | 1экз. |
| Методика поверки | МП 204-18-2017 | 1 экз. |
осуществляется по документу МП 204-18-2017 «Весы электронные МЕРА-ВТП-II. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2017 г.
Основные средства поверки:
- эталонные силовоспроизводящие машины 1-го разряда по ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель терминала и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Технические условия ТУ 4274-020-49290937-2016.
| Зарегистрировано поверок | 47 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
