Мегаомметры цифровые МЕГОМ-300, 67754-17

Назначение

Мегаомметры цифровые МЕГОМ-300 (далее - приборы) предназначены для:

-    измерений сопротивления изоляции;

-    измерений напряжения постоянного и переменного тока;

-    измерений электрического сопротивления постоянного тока;

-    диагностики состояния изоляции электрических цепей, не находящихся под напряжением.

Описание

Мегаомметры цифровые МЕГОМ-300 представляют собой многофункциональные переносные цифровые измерительные приборы.

Принцип их действия основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели и функциональные кнопки.

Приборы имеют несколько диапазонов установки выходного напряжения, автоматического выбора диапазона измерений, установки пороговых значений сопротивления изоляции (тест «годен/не годен»).

Приборы обладают возможностью вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.

Результаты измерений отображаются на ЖК-дисплее в цифровом виде и в виде сегментной гистограммы. Результаты измерений могут быть сохранены во внутренней памяти приборов.

Приборы снабжены функциями таймера, подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией.

Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, ЖК-дисплей, источник питания.

Конструктивно измерители выполнены ударопрочных корпусах из полипропилена.

На лицевой панели измерителей расположены ЖК-дисплей и органы управления. Измерительные входы расположены на верхней панели. На задней панели размещен батарейный отсек.

Питание приборов осуществляется от сменных аккумуляторов (батарей питания).

Общий вид приборов представлен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

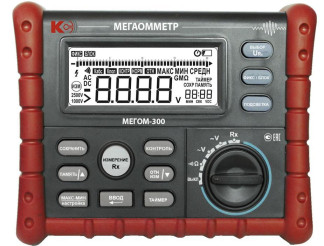

Рисунок 1 - Общий вид мегаомметров цифровых МЕГОМ-300

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики в режиме измерений сопротивления изоляции

Таблица 2 - Метрологические характеристики

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, равны половине предела допускаемой основной погрешности.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 206.1-112-2017 «Мегаомметры цифровые МЕГОМ-300. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.04.2017 г.

Основные средства поверки: вольтметры С506, С508, С509, С511 (рег. № 10194-85);; калибратор электрического сопротивления КС-100к0-5Т0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" -2-10 Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ТУ 4221-003-78481029-2017 Мегаомметры цифровые МЕГОМ-300. Технические условия
