Системы универсальные геодезические железнодорожные GEDO Trimble, 67756-17

Назначение

Системы универсальные геодезические железнодорожные GEDO Trimble (далее - системы) предназначены для измерений геометрических параметров железнодорожных путей и геодезической съемки придорожной территории.

Описание

Принцип действия основан на получении геометрических данных пути (колея, возвышение наружного рельса, абсолютное положение, прилежащие объекты) с помощью различных датчиков.

Системы представляют собой совокупность функционально объединенных средств измерений, размещаемых на одной несущей платформе - железнодорожной тележке GEDO Trimble.

Системы выполнены в виде металлической Т-образной рамы на трех колесах с ручкой и расположенными на ней площадками для установки измерительных приборов (в зависимости от решаемых измерительных задач). Ручка служит для перемещения платформы вдоль железнодорожного пути, имеет несколько фиксированных позиций и может устанавливаться как вдоль оси платформы, так и поперек ее: оборудована стояночным тормозом. Площадка для монтажа измерительных приборов находится в центре Т-образной рамы.

В раме систем расположены измерители межрельсового расстояния (ширины колеи), превышения между рельсами и величины перемещения по рельсам, а также аккумуляторная батарея и радиомодем. Межрельсовое превышение измеряется инклинометром. Величины перемещения по рельсам измеряет одометр по числу оборотов одного из колес систем. Отклонения межрельсового расстояния от заданного значения измеряется контактным датчиком, измерительный щуп которого касается рельса.

Система допускает возможность установки на установочную площадку системы тахеометра, ГНСС-приемника, держателя с призмой или лазерного сканера. Системы совместимы с тахеометрами Trimble S серии утвержденного типа, имеющими функцию автоматического слежения за отражателем, ГНСС приемниками Trimble R серии, а также с 3D сканерами, устройством для замера профиля железнодорожного пути, контроллером Trimble TSC3.

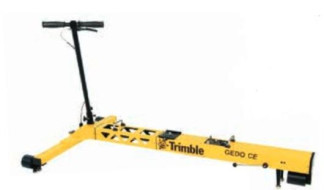

Внешний вид систем с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) GEDO Vorsys позволяет измерить и документировать все отклонения (горизонтальные, вертикальные и превышения ширины колеи) в зависимости от геометрии и конструкции железнодорожного полотна. ПО GEDO Vorsys было специально разработано, для осуществления предварительных измерений для последующего формирования задания выправочной машине. Результаты измерений могут быть сразу же обработаны, а затем переданы Выправочной машине.

ПО GEDO Track позволяет записывать текущее состояние железнодорожного пути, используя электронные датчики тележки GEDO. Состояние пути (все отклонения от эталонных значений) отображаются в режиме реального времени. ПО работает совместно с контроллерами Trimble TSC2 или TSC3, а также на планшетных ПК с операционной системой Microsoft® Windows®.

ПО GEDO Rec позволяет записывать данные измерений текущего состояния железнодорожного пути в горизонтальном и вертикальном положении. Это достигается с помощью прокатывания тележки GEDO, оснащенной электронными датчиками (ширины колеи, угла наклона). ПО работает совместно с контроллерами Trimble TSC2 или TSC3. ПО позволяет вести съемку отдельных точек пути или работать в режиме непрерывной съемки во время ее передвижения по железнодорожного полотну.

ПО GEDO Office включает все функции для подготовки измерений текущего состояния железнодорожного пути, полученных при полевых работах с железнодорожными тележками GEDO и последующего анализа полученных данных, обработки полученных данных и подготовки заданий для выправочной машины.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики систем

Знак утверждения типа

наносится в виде наклейки на боковую панель Т-образной рамы системы и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3 - Комплект поставки

Поверка

осуществляется по документу GEDO Trimble. 001 МП «Инструкция. Системы универсальные геодезические железнодорожные GEDO Trimble. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 января 2017 г.

Основные средства поверки:

- тахеометр электронный эталонный Leica ТМ 30, регистрационный № 40890-09, допускаемое СКО измерений углов - 0,5", допускаемое СКО измерений расстояний

0,6+1 10-6 D мм,

- штангенциркуль с цифровым отсчетным устройством ШЦЦ, регистрационный № 64144-16, пределы абсолютной погрешности ± 0,04 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверителя.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя.
