| Номер в госреестре | 67758-17 |
| Наименование СИ | Устройства измерительные |
| Обозначение типа СИ | IMS-1042 |
| Изготовитель | "MMC International Corporation", Великобритания; ООО "ЕНХА", г.Белгород |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные IMS-1042 (далее - устройства) предназначены для измерений уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) и температуры жидкости в резервуарах.
Принцип действия устройств основан на измерении уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой. Температура жидкости измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники.
При достижении зондом поверхности жидкости блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/ вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую детектируется с помощью пары пьезоэлектрических сенсоров, а граница раздела жидкостей (нефть (нефтепродукт)/ вода) определяется по сенсору электрической проводимости. Температура среды отображается на жидкокристаллическом индикаторе.
Конструктивно устройства измерительные IMS-1042 состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, и блока электроники с элементом питания, который смонтирован посередине катушки. Лицевая панель блока электроники имеет маркировочную табличку, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.
Устройства измерительные IMS-1042 могут снабжаться защитным кожухом.

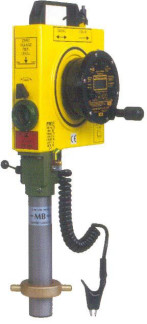

Общий вид устройств измерительных IMS-1042 представлен на рисунке 1.
Пломбирование от несанкционированного доступа устройств измерительных IMS-1042 осуществляется с помощью наклейки-стикера, которой пломбируется лицевая панель.
Программное обеспечение выполняет функции обработки информации от датчиков, отображения на дисплее температуры жидкости, формирования звуковых сигналов.
Программное обеспечение устанавливается в энергонезависимую память устройств измерительных IMS-1042 на заводе-изготовителе и не может быть считано или модифицировано. Конструкция устройств измерительных IMS-1042 исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с п. 4.3 Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений уровня жидкости и границы раздела жидкостей, м: - устройства без защитного кожуха - устройства с защитным кожухом | от 0 до 15 от 0 до 30 от 0 до 37 от 0 до 50 от 0 до 15 от 0 до 20 от 0 до 30 от 0 до 35 |
| Диапазон измерений температуры, °С | от 0 до +80 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости и границы раздела жидкостей, мм | ±3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - номинальное напряжение постоянного тока, В | 9 |
| - потребляемый ток, мА, не более | 10 |
| Продолжительность работы от одной батареи, ч, не менее | 500 |
| Г абаритные размеры, мм, не более | |
| - длина | 150 |
| - ширина | 230 |
| - высота | 600 |
| Масса без защитного кожуха, кг, не более | 6,5 |
| Масса с защитным кожухом, кг, не более | 14 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +80 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7500 |
наносится на титульный лист паспорта по центру и на маркировочную табличку, расположенную на лицевой панели блока электроники, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство измерительное IMS-1042 | - | 1 шт. |
| Руководство по эксплуатации | СКД 431829.002 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 0579-1-2017 | 1 экз. |
осуществляется по документу МП 0579-1-2017 «Инструкция. ГСИ. Устройства измерительные IMS-1042. Методика поверки», утвержденному ФГУП «ВНИИР» 30 марта 2017 г.
Основные средства поверки:
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (лента измерительная);
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009;
- жидкостной термостат с диапазоном воспроизведения о 0 до 80 °C и погрешностью поддержания температуры не более ±0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на наклейку-стикер, расположенную на лицевой панели устройства измерительного IMS-1042.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений температуры
ТУ 4318-001-38928622-2016 Устройства измерительные IMS-1042. Технические условия
