Государственный реестр средств измерений

Акселерометры SM1A и SM2A, 67759-17

67759-17
Акселерометры моделей SM1A и SM2A (далее акселерометры) предназначены для измерения виброускорения.
Карточка СИ
Номер в госреестре 67759-17
Наименование СИ Акселерометры
Обозначение типа СИ моделей SM1A и SM2A
Изготовитель Компания "Advitam", Франция
Год регистрации 2017
Срок свидетельства 09.06.2027
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры моделей SM1A и SM2A (далее акселерометры) предназначены для измерения виброускорения.

Описание

Принцип действия акселерометров основан на использовании МЭМС-технологии (микроэлектромеханические системы) - это устройства, объединяющие в себе микроэлектронные и микромеханические компоненты.

Акселерометры представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и электронной схемой. Чувствительный элемент является составной частью конденсатора переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный измеряемому ускорению.

Модели акселерометров различаются количеством измерительных осей: одна (SM1A) и две (SM2A).

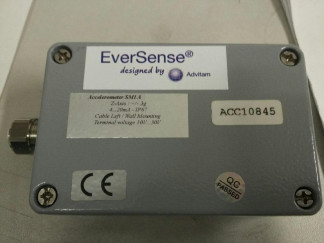

Общий вид акселерометров моделей SM1A и SM2A, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

Место

пломбировки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование характеристики

Значения

Диапазон измерения виброускорения, м/с2

±300

Диапазон рабочих частот, Гц

от 0,01 до 200

Номинальный коэффициент преобразования, мА/(м-с-2)

0,27

Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более

±10

Нелинейность амплитудной характеристики, %

±0,5

Неравномерность амплитудно-частотной характеристики, %, не более

±10

Относительный коэффициент поперечного преобразования, %, не более

1

Отклонение коэффициента преобразования от номинального значения в диапазоне рабочих температур, %/°С

+0,06

Параметры электрического питания:

- напряжение постоянного тока, В

24

Нормальные условия измерений:

-температура окружающей среды, °С

20±5

Условия эксплуатации:

-температура окружающей среды, °С

от -40 до +85

Масса, кг, не более

1

Габаритные размеры, мм, не более:

-    высота

-    длина

-    ширина

36

98

64

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр

SM1A или SM2A

1 шт.

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по документу МП 204/3-18-2016 «Акселерометры моделей SM1A и SM2A. Методика поверки», утверждённому ФГУП «ВНИИМС» 23.12.2016 года.

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012; стенд СП31 (Госреестр № 61681-15); мультиметр цифровой Agilent 34411А (Госреестр № 33921-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма и на корпус акселерометра в виде голограммы.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация компании «Advitam», Франция

Зарегистрировано поверок 14
Поверителей 2
Актуальность данных 06.11.2024
