Трансформаторы тока измерительные ТТЭ и ТТЭ-А 0,66 кВ, 67761-17

Трансформаторы тока измерительные ТТЭ и ТТЭ-А 0,66 кВ (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации приборам коммерческого учета, измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	67761-17
Наименование СИ	Трансформаторы тока измерительные
Обозначение типа СИ	ТТЭ и ТТЭ-А 0,66 кВ
Изготовитель	ООО "ЭКФ Электротехника", г.Москва
Год регистрации	2017
Срок свидетельства	09.06.2022
МПИ (интервал между поверками)	12 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.

На корпусе трансформатора имеются клеммные зажимы, гальванически соединенные с выводами вторичной обмотки, а также вывод напряжения для модификации со встроенной шиной. Все клеммы расположены под защитной крышкой со средствами пломбирования (рис. 5).

По принципу конструкции трансформаторы тока являются шинными и имеют следующие модификации:

модификация ТТЭ-А имеет первичную обмотку, выполненную в виде встроенной шины, которая, имеет внутреннее электрическое соединение с клеммой напряжения «V», расположенной под защитной крышкой со средствами для пломбирования.

модификации ТТЭ-30, ТТЭ-40, ТТЭ-60, ТТЭ-85, ТТЭ-100, ТТЭ-125 не имеют встроенной первичной обмотки, в качестве таковой в окне магнитопровода трансформаторов тока крепятся шина или кабель соответствующего размера.

Обозначение трансформаторов в зависимости от модификации приведено на рисунке 1.

ТТЭ - ХХ -ХХХ / Х

- номинальный вторичный ток трансформатора 12ном, А

-номинальный первичный ток трансформатора Iihom, А

- А - модель со встроенной первичной обмоткой

30; 40; 60; 85; 100; 125 - модели отличающиеся массой габаритными размерами и преобразуемыми токами, без встроенной первичной обмотки

Рисунок 1

Схема обозначений модификаций трансформаторов

Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций, установок и являются комплектующими изделиями промышленного назначения.

Трансформаторы являются неремонтопригодными изделиями.

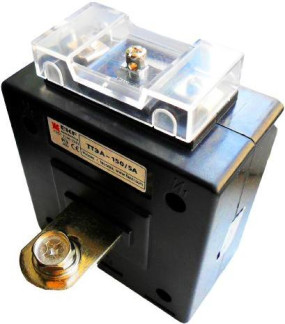

Фотографии трансформаторов с указанием мест знака поверки и местами пломбирования представлены на рисунках 2-6. Позиция 1 на рисунках 5 и 6 - место пломбирования крышки клемм подключения аккредитованной организацией, осуществляющей ввод трансформаторов в эксплуатацию.

Технические характеристики

Обозначения модификаций и метрологические характеристики и масса трансформаторов приведены в таблице 1.

Таблица 1 - Метрологические характеристики и масса

Наименование характеристики	Значение характеристики
	Модификации трансформаторов
	ТТЭ-А	ТТЭ- 30	ТТЭ- 40	ТТЭ-60		ТТЭ-85	ТТЭ- 100	ТТЭ- 125
Номинальное напряжение трансформатора UHOM, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота напряжения сети fHOM, А	50
Номинальный первичный ток трансформатора 11ном, А	5, 10, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000	100, 150, 200, 250, 300	100, 150, 200, 250, 300, 400, 500, 600	400, 500, 600, 750, 800, 1000		750, 800, 1000, 1200, 1500	800, 1000, 1200, 1500, 1600, 2000, 2250, 2500, 3000	1500, 1600, 2000, 2250, 2500, 3000, 4000, 5000
Номинальный вторичный рабочий ток 12ном, А	5
Номинальная полная мощность вторичной нагрузки S2hom, В -А	5, 10, 15
Класс точности	0,2S; 0,5; 0,5S
Номинальный коэффициент безопасности Кбном	5
Испытательное одноминутное напряжение частотой 50 Гц, кВ	3
Масса, кг, не более	0,60	0,60	0,38		0,60	0,75 0,82 0,89 0,99 1,02	0,80 0,85 0,94 1,10 1,16	1,00 1,15 1,45 1,60 1,90 2,20

Таблица 2 - Габаритные размеры

Наименование модификации	Длина, мм	Высота, мм	Ширина, мм
ТТЭ-30	75	82	42
ТТЭ-60	101	111	42
ТТЭ-85	128	145	42
ТТЭ-100	144	138	42
ТТЭ-125	191	205	42
ТТЭ-А от 5/5 А до 300/5А	87	103	120
ТТЭ-А от 400/5А до 500/5А	87	103	118
ТТЭ-А от 600/5А до 1000/5А	87	103	112

Общие технические характеристики приведены в таблице 3.

Таблица 3 - Технические характеристики

Наименование параметра	Значение параметра
Диапазон рабочих температур, °С	от -45 до +50
Относительная влажность при +25°С, %, не более	98
Атмосферное давление, кПа	от 84 до 106,7
Диапазон температур транспортирования и хранения, °С	от -50 до +55
Средняя наработка на отказ, ч, не менее	230 000
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.

Комплектность

Комплектность трансформатора приведена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока ТТЭ или ТТЭ-А	-	1
Держатели для крепления на шине (кроме модификации ТТЭ-А)	-	2
Винты для крепления на шине (кроме модификации ТТЭ-А)	-	2
Паспорт	РМЦФ.671211.004ПС	1
Упаковочная коробка	-	1

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

мультиметр цифровой DT-9959 (регистрационный номер Федеральном информационном фонде 58550-14);

мультиметр цифровой АРРА 109N регистрационный номер Федеральном информационном фонде 58550-14);

магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на последний лист паспорта в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия РМЦФ.671211.004ТУ Трансформаторы тока измерительные ТТЭ и ТТЭ-А 0,66 кВ. Технические условия
