| Номер в госреестре | 67765-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | ME36S-0СЕ |
| Изготовитель | "Sartorius Lab Instruments GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия МБЭбБ-ОСЕ (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы оснащены ветрозащитной витриной.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- полуавтоматическим устройством выборки массы тары (Т.2.7.4);
- полуавтоматическим устройством юстировки чувствительности(4.1.2.5);
- автоматическим устройством юстировки чувствительности (4.1.2.5) «isoCAL»;
- устройством установки по уровню (Т.2.7.1);
- устройством взвешивания под весами.
Весы снабжены защищенным интерфейсом RS-232.

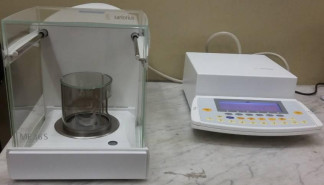

Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа приведена на рисунке 2. Обозначение места нанесения знака поверки указано на рисунке 3.
Схема пломбирования контрольными этикетками
Место нанесения знака поверки
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация версии ПО взвешивающего модуля и ПО модуля терминала осуществляется путем просмотра номера версии ПО в меню Setup: Info.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Взвешивающий модуль | Модуль терминала | |
| Идентификационное наименование ПО | Wgh.sys.ver | Version no |
| Номер версии (идентификационный номер ПО) | 00-22-ХХ | 01-46-ХХ |
| * Номер версии (идентификационный номер) ПО не ниже указанного. Примечание - ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | специальный |
| Максимальная нагрузка (Max), г | 31 |
| Минимальная нагрузка (Min), мг | 0,1 |
| Действительная цена деления (d), мкг | 1 |
| Поверочный интервал (e), мг | 1 |
| Число поверочных интервалов (n) | 31000 |
| Пределы допускаемой погрешности весов (mpe) при поверке, мг | ±0,5 |
| Предел допускаемого размаха | mpe |
| Диапазон устройства выборки массы тары, г | от 0 до Мах |
| Диапазон устройства первоначальной установки нуля | от 0 до 20 % Мах |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем | от 0 до 4 % Мах |
| Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания для блока питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В-А, не более | 70 |
| Габаритные размеры взвешивающего модуля, мм, не более | |
| - высота | 233 |
| - ширина | 207 |
| - длина | 420 |
| Габаритные размеры терминала, мм, не более | |
| - высота | 106 |
| - ширина | 254 |
| - длина | 323 |
| Наименование характеристики | Значение |
| Масса взвешивающего модуля, кг, не более Масса терминала, кг, не более | 9,8 3,5 |
| Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С -относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Средний срок службы, лет Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч | 10 2500 |
наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Кол-во |
| Наименование | ||
| Взвешивающий модуль | - | 1 шт. |
| Терминал | - | 1 шт. |
| Блок питания со шнуром питания | - | 1 шт. |
| Чашка весовая | - | 1 шт. |
| Кольцо защитное | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание - По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями | ||
осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: эталонные гири 1-го, разряда в соответствии с ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
