| Номер в госреестре | 67779-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | BCT |
| Изготовитель | "ABB Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока BCT (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки снаружи на высоковольтных вводах элегазовых выключателей, могут монтироваться без разборки вводов и являются комплектующими изделиями. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащитный корпус.
По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений (некоторые ответвления могут быть выполнены без подтверждения класса точности). Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.

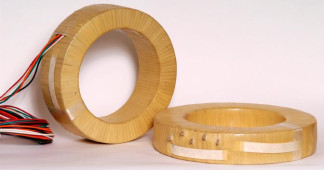

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов тока BCT
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора, UHOM, кВ | 0,66 |
| Номинальное напряжение высоковольтного ввода, кВ UH.P | от 35 до 750 |
| Номинальный первичный ток трансформатора IiHOM, А | от 100 до 4000 |
| Номинальный вторичный ток 12н0м, А | 1; 5 |
| Номинальная вторичная нагрузка S2hom, с индуктивноактивным коэффициентом мощности cos9=0,8 В-А: - обмотки для измерений - обмотки для защиты | от 5 до 75 от 10 до 100 |
| Класс точности*: - обмотки для измерений - обмотки для защиты | 0,2; 0,2S; 0,5; 0,5S; 5Р;10Р |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 5 до 40 |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | от 5 до 20 |
| Номинальная частота напряжения сети, Гц | 50 |
| Габаритные размеры, мм - наружный диаметр - внутренний диаметр - высота | От 503 до 1060 От 292 до 790 От 20 до 254 |
| Масса, кг | от 10 до 250 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 4-106 |
| Примечание - * нормирован для основной обмотки и тех ответвлений, для которых класс точности указан в паспорте на конкретный трансформатор. | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока BCT | 1 шт. |
| Паспорт | 1 экз. |
| Протокол приемо-сдаточных испытаний | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19457-00); трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-05 (рег. № 37854-08); магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока BCT
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
