| Номер в госреестре | 67784-17 |
| Наименование СИ | Датчики комбинированные электронные тока и напряжения |
| Обозначение типа СИ | SMT |
| Изготовитель | "Limited Liability Company SGE S.R.L.", Италия; Фирма "Tesmec Automation s.r.l.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения, с последующим усилением измеренных сигналов.
Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей встроены в корпус, покрытый кремнийорганической резиной с оребрением, для получения требуемой длины пути утечки.
Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается в вверху датчика, в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.
Датчики выпускаются в следующих модификациях SMT-75A и SMT-750A, которые отличаются номинальными первичными токами.

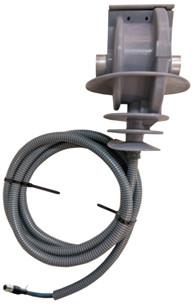

Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное первичного напряжения UiHOM, кВ | 10/V3 |
| Номинальный коэффициент напряжения Ки | 2,0 |
| Номинальное вторичное напряжения U2hom, В | 1/V3 |
| Номинальный коэффициент масштабного преобразования датчика напряжения Кином, В/В | 1/10000 |
| Допустимое отклонение коэффициента масштабного преобразования датчика напряжения от номинального, % | ±20 |
| Допустимое отклонение угла фазового сдвига датчика напряжения от нуля, ...' | ±120 |
| Класс точности датчика напряжения по ГОСТ Р МЭК 60044-7-2010 | 0,5 |
| Номинальный первичный ток IiHOM, А - для модификации SMT-75A - для модификации SMT-750A | 10 100 |
| Номинальный уровень вторичного сигнала датчика тока, В | 1 |
| Номинальный коэффициент масштабного преобразования датчика тока Kihom, В/А - для модификации SMT-75A - для модификации SMT-750A | 1/10 1/100 |
| Допустимое отклонение коэффициента масштабного преобразования датчика тока от номинального, % | ±20 |
| Допустимое отклонение угла фазового сдвига датчика тока от нуля, .' | ±60 |
| Класс точности датчика тока ГОСТ Р МЭК 60044-8-2010 | 0,5S |
| Параметр | Значения | |
| Наибольший рабочий первичный ток, А - для модификации SMT-75A - для модификации SMT-750A | 90 900 | |
| Нормированный ток длительного нагрева IctP | S о Я нч | |
| Номинальный ток динамической стойкости (в течении 10 мс), кА | 31,5 | |
| Номинальный ток термической стойкости ItoHOM, кА | 12,5 | |
| Электрическая прочность изоляции: - при приложении напряжения промышленной частоты, кВ - при приложении напряжения полного грозового импульса, кВ | 28 75 | |
| Значение номинальной частоты переменного тока, Гц | 50 | |
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Параметры электрического питания: - двухполярное напряжение постоянного тока, В | ±(15±0,75) | |
| Потребляемая мощность, Вт, не более | 4 | |
| Габаритные размеры прибора, мм, не более - высота - максимальный диаметр | 313 225 | |
| Масса, кг, не более | 5,5 | |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 до 95 при +35 оС от 90 до 104 | |
| Средний срок службы, лет Средняя наработка на отказ, ч | 25 500000 | |
наносится на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик комбинированный электронный тока и напряжения | SMT | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 206.1-113-2017 | 1 экз. |
осуществляется по документу МП 206.1-113-2017 «Датчики комбинированные электронные тока и напряжения SMT. Методика поверки», утвержденному ФГУП«ВНИИМС» 05 апреля 2017 г. Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к датчикам комбинированным электронным тока и напряжения SMT
ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/корень из 3 до 750/корень из 3 кВ
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
8 1 силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110"
до 1106 Гц
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения
ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока
