| Номер в госреестре | 67786-17 |
| Наименование СИ | Счетчики холодной воды турбинные |
| Обозначение типа СИ | WPDKcoder®, Meistreamcoder® |
| Изготовитель | "GWF MessSysteme AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® предназначены для измерений объема воды, протекающей в системах холодного водоснабжения.
Принцип работы счетчиков холодной воды турбинных WPDKcoder®, Meistreamcoder® состоит в преобразовании числа оборотов турбинки, приводимой во вращение потоком воды.
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® состоят из корпуса, измерительного узла, индикаторного механизма и выходом M-Bus, а также могут быть оснащены импульсным выходом. В комбинации с радиомодулем GWF RCM® или RCM split может быть реализован интерфейс Wireless M-Bus. Вращение от турбинки к индикаторному механизму передается с помощью магнитной муфты. Индикаторный механизм преобразует число оборотов турбинки в объем измеренной воды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля. Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® могут устанавливаться на горизонтальном, вертикальном и наклонном трубопрободах.
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® выпускаются в следующих модификациях: WPDKcoder® и Meistreamcoder®, которые отличаются номинальными диаметрами, расходами и метрологическим классом по ГОСТ Р 50193.1-92.

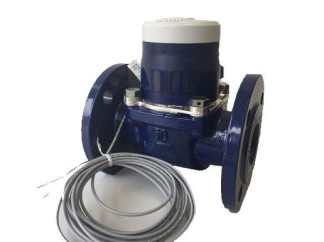

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||||
| Модификация | WPDKcoder® | |||||||||||||
| Метрологический класс по ГОСТ Р 50193.1-92 | В | |||||||||||||
| Диаметр номинальный (DN) | 50 | 65 | 80 | 100 | 150 | 200 | 300 | |||||||
| Наибольший расход, Qmax, м3/ч | 90 | 120 | 200 | 300 | 600 | 1200 | 2000 | |||||||
| Номинальный расход, Qn, м3/ч | 50 | 63 | 70 | 100 | 120 | 160 230 | 400 450 | 630 | 800 | 1400 | ||||
| Переходный расход, Qt, м3/ч | 0,7 | 0,8 | 0,8 | 1,8 | 4 | 6 | 15 | |||||||
| Наименьший расход, Qmin, м3/ч | 0,3 | 0,4 | 0,5 | 0,8 | 1,8 | 4 | 12 | |||||||
| Модификация | Meistreamcoder® | |||||||||||||
| Метрологический класс по ГОСТ Р 50193.1-92 | С | |||||||||||||
| Диаметр номинальный (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| Наибольший расход, Qmax (Q4), м3/ч | 90 | 120 | 200 | 300 | 350 | 600 | 1200 | 1600 | 2000 | |||||
| Номинальный расход, Qn (Q3), м3/ч | 50 | 70 | 120 | 230 | 250 | 450 | 800 | 1250 | 1400 | |||||
| Переходный расход, Qt (Q2), м3/ч | 0,4 | 0,63 | 0,51 | 0,81 | 1,02 | 1,6 | 4,03 | 6,3 | 16 | |||||
| Наименьший расход, Qmin (Q1), м3/ч | 0,15 | 0,2 | 0,2 | 0,3 | 0,5 | 0,8 | 2 | 3,5 | 9 | |||||
| Пределы допускаемой относительной погрешности измерений объема, % - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | |||||||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | WPDKcoder® | ||||||
| Диаметр номинальный (DN) | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Г абаритные размеры, мм, не более | 200x273x165 | 200x285x185 | 225x320x200 | 250x355x225 | 300x435x285 | 350x512x340 | 500x726x460 |
| Масса , кг, не более | 7,7 | 10 | 14 | 18 | 35,5 | 50,5 | 99,3 |
| Емкость индикаторного механизма, м3 | 999 999 | 999 999 x 10 | |||||
| Наименование характеристики | Значение | ||||||||
| Модификация | Meistreamcoder® | ||||||||
| Диаметр номинальный (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Г абаритные размеры, мм, не более | 200x215 (270x215) | 200x227 (300x227) | 300x267 (225x267) | 250x277 (360x277) | 250x300 | 300x334 (500x334) | 350x398 | 450x454 | 500x512 |
| Масса, кг, не более | 7,8 (9,6) | 10,1 (12) | 16,3 (14,2) | 18,2 (20,2) | 20,7 | 35,9 | 56,9 | 79,4 | 103,8 |
| Емкость индикаторного механизма, м3 | 999999,999 | 9 999 999 | |||||||
| Наименьшая цена деления, дм3 | 0,0005 | 0,005 | |||||||
| Давление рабочей среды, МПа, не более | 1,6 | ||||||||
| Температура рабочей среды, °С | от +5 до +50 | ||||||||
| Температура окружающего воздуха, °С | от +5 до +50 | ||||||||
| Относительная влажность при 35 °C, % | 98 | ||||||||
| Средний срок службы, лет | 12 | ||||||||
наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик холодной воды турбинный | WPDKcoder® или Meistreamcoder® | 1 шт. |
| Радиомодуль | GWF RCM® или RCM split | 1 шт. (по заказу) |
| Комплект монтажных частей | 1 шт. (по заказу) | |
| Паспорт | 1 экз. | |
| Методика поверки | РТ-МП-4270-449-2017 | 1 экз. |
осуществляется по документу РТ-МП-4270-449-2017 «ГСИ. Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder®. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19 мая 2017 г.
Основное средство поверки:
установка поверочная расходомерная ТАЙФУН, модификация ТАЙФУН-1000 (регистрационный номер в Федеральном информационном фонде 60684-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на счетчик, свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Техническая документация «GWF MessSysteme AG», Швейцария
