Весы неавтоматического действия АС, 67787-17

Назначение

Весы неавтоматического действия АС (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Конструктивно весы состоят из взвешивающего модуля и модуля терминала.

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным цветным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

устройством установки по уровню (Т.2.7.1); устройствами установки нуля (Т.2.7.2);

полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4); устройством слежения за нулем (может быть отключено) (Т.2.7.3); устройствами тарирования (Т.2.7.4):

устройством уравновешивания тары (Т.2.7.4.1)

совмещённым устройством установки нуля и уравновешивания тары (4.6.9); цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями: устройством автоматической юстировки (4.1.2.5);

устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Весы оснащаются интерфейсом RS232 для передачи данных и автоматического протоколирования.

Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием (4.20):

-    суммирование;

-    вычисление процентных соотношений;

-    статистическая обработка;

-    расчет плотности.

Весы имеют встроенную систему контроля температурного дрейфа со светодиодной цветовой индикацией.

Весы АС-200-5 дополнительно оснащены устройством снятия электростатического заряда со взвешиваемого образца, встроенным в ветрозащитную витрину.

Весы АС-5-3 могут оснащаться специальной ветрозащитной витриной увеличенных размеров, весы АС-14-2 и АС-6-2 - специальным защитным кожухом, защищающим от ударных нагрузок при нагружении и снятии взвешиваемого образца.

Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками.

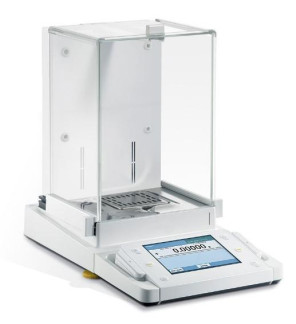

Общий вид весов представлен на рисунках 1а-1г.

Рисунок 1в - весы АС-5-3    Рисунок 1г - весы: АС-6-2, АС-14-2

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

Идентификационные маркировки и защитные пломбы

Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы расположенных на взвешивающем модуле.

Схема нанесения идентификационных маркировок и защитных пломб на весы показана на рисунке 2.

На маркировочной табличке указана следующая информация:

-    название производителя

-    наименование модели;

-    заводской номер;

-    класс точности по ГОСТ OIML R76-1-2011;

-    номер в Г осударственном реестре средств измерений.

-    особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

-    знак утверждения типа;

-    максимальная нагрузка Max;

-    минимальная нагрузка Min;

-    поверочный интервал весов е;

-    действительная цена деления шкалы d.

Пример маркировочной таблички приведен на рисунке 3.

ООО «Артемиус»

Мах 14200 г Min 1г е= ОДг d= 0,01 г

АС-14-2

№3433

CD №ХХХХХ-17 +10°С....+30°С Сделано в России

Рисунок 3 - Маркировочная табличка

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеют взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны первого, второго разряда по ГОСТ 8.021-2015.

Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунками 1 а-1 г.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
