Установки измерительные PHARMA TEST мод. РТВ-М, РТВ-М500, РТВ 111Е-500, РТВ 111ЕР, РТВ 111ЕР-500, РТВА 211-500Е, 67793-17

Назначение

Установки измерительные PHARMA TEST модификаций РТВ-М, РТВ-М500,

РТВ 111Е-500, РТВ 111ЕР, РТВ 111ЕР-500, РТВА 211-500Е (далее - установки) предназначены для измерения силы, необходимой для разрушения образцов (гранул, таблеток, капсул, ампул и др.) при определении предела прочности образцов.

Описание

Принцип действия установок основан на измерении силы, под воздействием которой происходит разрушение образца при приложении к нему нагрузки.

Конструктивно установки выполнены в виде единого модуля, в состав которого входит: динамометрический элемент, оснащенный тензометрическим датчиком; электронный блок обработки и регистрации результатов измерений, которые выводятся на светодиодный дисплей; платформа с камерой для анализа образцов.

Установки модификаций РТВ-М и РТВ-М500 представляют собой ручные переносные приборы. Образец помещается на платформу и пользователю необходимо вращать ручку прибора, чтобы сдавить образец до момента разрушения. Сила контролируется электронным способом и отображается в момент разрушения.

Установки модификаций РТВ 111Е-500, РТВ 111ЕР, РТВ 111ЕР-500 и РТВА 211-500Е представляют собой автоматизированные приборы. Подвижная часть установки передвигается в сторону образца, помещенного в специальный держатель, и сдавливает образец до момента разрушения. Сила контролируется электронным способом и отображается в момент разрушения.

Установки модификаций PTB 111ЕР и PTB 111ЕР-500 оснащены встроенным принтером для вывода на печать результатов анализа.

Установка модификации PTBA 211-500E предназначена для измерения предела прочности стеклянных ампул объемом от 1 до 30 мл.

Индивидуально для каждой модификации поставляется комплект принадлежностей. По требованию заказчика дополнительно в комплектацию может входить принтер с кабелем USB, персональный компьютер с кабелем USB и набор калибровочных гирь.

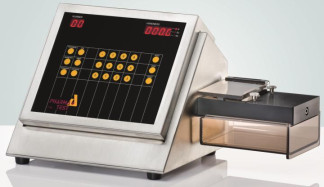

Общий вид установок, обозначение места нанесения знака поверки представлены на рисунках 1, 2 и 3.

Программное обеспечение

Установки оснащены встроенным программным обеспечением, которое невозможно идентифицировать, позволяющим осуществлять сбор экспериментальных данных, проводить калибровку, передавать результаты измерений на персональный компьютер или на принтер.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Мет

дологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на боковую панель установки методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 166-251-2016 «ГСИ. Установки измерительные PHARMA TEST модификаций РТВ-М, РТВ-М500, РТВ 111Е-500, РТВ 111ЕР, РТВ 111ЕР-500, РТВА 211-500Е. Методика поверки», утвержденному ФГУП «УНИИМ» «30» марта 2017 г. Основные средства поверки:

-    рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 в диапазоне значений от 0,5 кг до 20 кг: гири класса М1 номиналом 0,5; 1; 2; 5; 10; 20 кг;

-    рабочий эталон единицы силы 2 разряда по ГОСТ 8.640-2014 в диапазоне значений от 100 до 500 Н: динамометр сжатия.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.

Знак поверки наносится на лицевую часть установок и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы. ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. Техническая документация изготовителя фирмы «PHARMA TEST Apparatebau AG», Германия.
