| Номер в госреестре | 67796-17 |
| Наименование СИ | Ручные диагностические комплексы |
| Обозначение типа СИ | РДК ПТ-12М |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ручные диагностические комплексы РДК ПТ-12М (далее - Комплексы) предназначены для измерения геометрических параметров рельсовой колеи, габаритов приближения строений, мостов, туннелей, определения положения контактного рельса, а также видеонаблюдения за состоянием объектов путевого хозяйства железных дорог и линий метрополитенов.
Комплекс представляет собой тележку с оборудованием для измерений и предварительной обработки информации, конструктивно состоящую из центральной балки и закрепленных на ней боковин. На левой и правой боковинах установлено по два ролика, обеспечивающих плавное перемещение тележки по рельсовому пути. Для перемещения комплекса в рабочем положении вдоль рельсового пути служит шарнирно закрепленная на центральной балке ручка.
На центральной балке установлено измерительное оборудование - центральный блок обработки (ЦБО), профилометр положения контактного рельса, профилометры ходовых рельсов, датчики габарита приближения строений. Кроме того, на центральной балке располагаются программно-технический комплекс ПТК-1 (переносной компьютер с программным обеспечением), аккумуляторные батареи, фонарь освещения пути, камера видеонаблюдения, путевой сигнал и ручка тележки. На левой и правой боковинах расположены левый и правый узлы просадки, левый и правый дополнительные блоки обработки (ДБО), узлы измерения ширины рельсовой колеи (ШКР).
На правом заднем ролике установлен датчик пути. На левом заднем ролике установлен фиксатор, который стопорит вращение этого ролика при стоянке комплекса на рельсовом пути.
ЦБО выполняет функции измерения углов положения тележки в трех плоскостях, с помощью, установленных в нем трехосевого гироскопа и трех акселерометров, а также осуществляет обработку и передачу данных от датчиков в ПТК-1. Данные углового положения тележки в рельсовой колее используются для контроля уровня, рихтовки, просадки, профиля пути, коротких неровностей на поверхности катания, а также длинных неровностей в плане и профиле.
В качестве датчика ширины рельсовой колеи используются узлы ШКР. Узлы ШКР представляют собой лопатки с роликами. Данные ШКР используются для контроля шаблона и рихтовки.
Узлы просадки содержат датчики перемещения, которые измеряют расстояние до поверхности катания рельсов. Данные узлов просадки используются для контроля просадок, коротких и импульсных неровностей.
Профилометры ходовых рельсов используются для контроля бокового износа рельсов.
Контроль габаритов мостов, туннелей и приближения строений осуществляют лазерные датчики трехмерного сканирования. Датчик излучает импульсный лазерный луч, генерируемый лазерным диодом. Если лазерный луч отражается от целевого объекта, отраженный луч регистрируется приемником. Расстояние до объекта вычисляется по времени, необходимому для прохождения импульсного луча при отражении и получении приемником.
Видеонаблюдение осуществляется с помощью камеры видеонаблюдения, установленной на стойке.
Контроль положения контактного рельса осуществляется с помощью лазерного профилометра.
Для первичной обработки данных показаний датчиков комплекса используются размещенные на боковинах дополнительные блоки обработки (ДБО) сигналов. ДБО преобразуют аналоговые сигналы с измерительных датчиков в цифровые и направляют их в центральный блок обработки (ЦБО). ЦБО имеет интерфейс для передачи данных и передает их в программно-технический комплекс ПТК-1.
ПТК-1 включает в себя переносной компьютер с системами и прикладным программным обеспечением. Крепится к комплексу с помощью защёлок на ЦБО.
ПТК-1 осуществляет измерение параметров объектов путевого хозяйства, оценку отступлений от норм содержания объектов контроля в соответствии с действующими Инструкциями по текущему верхнего строения пути, отображение на экране переносного компьютера результатов измерений, запись в файлы измеряемых сигналов и параметров.
Система электроснабжения включает в себя аккумуляторные батареи для питания аппаратуры комплекса, зарядное устройство, предназначенное для зарядки аккумуляторных батарей комплексов от внешней сети переменного тока напряжением 220 В, кабели питания, предназначенные для соединения источника питания с аппаратурой комплекса.

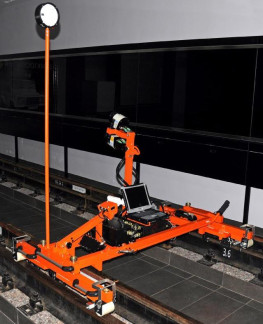

Фотографии общего вида комплексов представлены на рисунке 1.
Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске переносного компьютера оператора. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение, установленное на переносном компьютере, принимает данные результатов измерений, выполняет их анализ и выводит графическую и цифровую информацию на экран переносного компьютера. Данные измерений могут быть сохранены на флэш-карту, а также распечатаны на принтере.
Идентификационные данные программного обеспечения комплексов приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «ИНТЕГРАЛ» |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.20 |
| Цифровой идентификатор ПО | - |
| Другие данные, если имеются | не имеются |
Таблица 2 - Метрологические характеристики Комплексов
| Наименование характеристики | Значение |
| Ширина рельсовой колеи (шаблон), мм | от 1505 до 1555 |
| Пределы допускаемой абсолютной погрешности измерений ширины рельсовой колеи (шаблон), мм | ±1,0 |
| Взаимное положение обеих рельсовых нитей по высоте (уровень), мм | от -160 до +160 |
| Пределы допускаемой абсолютной погрешности измерений взаимного положения обеих рельсовых нитей по высоте (уровень), мм | ± 1,0 |
| Угол в горизонтальной плоскости, ° | от -7 до +7 |
| Пределы допускаемой абсолютной погрешности измерений угла в горизонтальной плоскости, ° | ±0,03 |
| Угол в поперечной рельсовой колее плоскости, ° | от -7 до +7 |
| Пределы допускаемой абсолютной погрешности измерений угла в поперечной рельсовой колее плоскости, ° | ±0,03 |
| Угол наклона в вертикальной продольной рельсовой колее плоскости, ° | от -7 до +7 |
| Пределы допускаемой абсолютной погрешности измерений угла наклона в вертикальной продольной рельсовой колее плоскости, ° | ±0,03 |
| Измерения неровностей на поверхности катания ходового рельса, мм | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерения неровностей на поверхности катания ходового рельса, мм | ±0,05 |
| Положение контактного рельса по горизонтали (относительно внутренней рабочей грани ближайшего ходового рельса)*, мм | от 665 до 715 |
| Пределы допускаемой абсолютной погрешности измерений положения контактного рельса по горизонтали (относительно внутренней рабочей грани ближайшего ходового рельса)*, мм | ±2 |
| Положение контактного рельса по вертикали (относительно уровня головок ходовых рельсов)*, мм | от 140 до 180 |
| Пределы допускаемой абсолютной погрешности измерений положения контактного рельса по вертикали (относительно уровня головок ходовых рельсов)*, мм | ±2 |
| Расстояние от оси пути до конструктивных элементов мостов и туннелей*, м | от 1 до 10 |
| Пределы допускаемой относительной погрешности измерений расстояния от оси пути до конструктивных элементов мостов и туннелей*, % | ±1% |
| Примечание: * - опционально по согласованию с заказчиком | |
| Наименование характеристики | Параметры: |
| -температура окружающей среды, °С | от -20 до +50 |
| -относительная влажность, %, не более | 80 (при температуре +25 °С) |
| Габаритные размеры, мм, не более: | |
| Длина | 1200 |
| Ширина | 2150 |
| высота | 1810 |
| Масса, кг, не более | 57 |
| Электрическое сопротивление Комплексов, МОм, не менее | 10 |
наносится методом прямой печати на табличку, расположенную на центральной балке тележки комплексов, и на титульный лист формуляра печатным способом.
Таблица 4 - Комплект поставки Комплексов
| Наименование и условное обозначение | Обозначение | Количество |
| Ручные диагностические комплексы | РДК ПТ-12М | 1 экз. |
| Портативный персональный компьютер | ПТК-1 | 1 экз. |
| Элементы питания | ЭПУ | 1 компл. |
| Зарядное устройство | ЗУ | 1 экз. |
| Программное обеспечение | ПО «ИНТЕГРАЛ» | 1 экз. |
| Паспорт | ВДМА.663500.170 ПС | 1 экз. |
| Методика поверки | ВДМА.663500.170 МП | 1 экз. |
| Руководство по эксплуатации | ВДМА.663500.170 РЭ | 1 экз. |
осуществляется по документу ВДМА.663500.170 МП «Ручные диагностические комплексы РДК ПТ-12М. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 октября 2016 г. Основные средства поверки:
- линейка поверочная ШД-1600, к.т. 1 по ГОСТ 8026-92;
- угольник поверочный слесарный с широким основанием УШ-2-160 по ГОСТ 3749-77;
- угольник поверочный слесарный с широким основанием УШ-2-250 по ГОСТ 3749-77;
- уровень брусковый УБ-200, ц.д. 0,02 мм/м (рег. № 33071-12);
- рабочий эталон единицы плоского угла 4 разряда по приказу Росстандарта от 19 января 2016 г. № 22 в диапазоне от 0° до 360°;
- штангенциркуль ШЦ-П-630-0,05 по ГОСТ 166-89;
- штангенциркуль ШЦ-Ш-800-2000-0,1 по ГОСТ 166-89;
- штангенрейсмас ШР-1000-0,05 по ГОСТ 164-90;
- меры длины концевые плоскопараллельные, набор № 2 соответствующий рабочему эталону 4 разряда по ГОСТ Р 8.763-2011;
- дальномер лазерный GLM 150 (рег. № 44551-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Технические условия «Ручные диагностические комплексы РДК ПТ-12М. ВДМА 663500.170 ТУ»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
