| Номер в госреестре | 67799-17 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | KIT MSM |
| Изготовитель | Общество с ограниченной ответственностью "КиТ" (ООО КиТ"), г. Ярославль |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные «KIT MSM» (далее машины) предназначены для измерений линейных размеров, а также взаимного расположения элементов деталей в прямоугольных и полярных координатах в ручном и автоматическом режиме.
Принцип действия машины основан на получении координат точек измеряемой детали оптическим методом при помощи измерительной матрицы ПЗС и контактным методом при помощи щупа, с последующей обработкой массива точек в соответствии с заданием оператора.
Машина состоит из:
- основания, на котором установлен координатный стол с линейными преобразователями, формирующими оси OX и OY машины. Ось OZ машины сформирована посредством каретки с линейным преобразователем, установленной на стойке перпендикулярной плоскости XOY. На каретке оси OZ установлены объектив с измерительной матрицей ПЗС и измерительная головка.
- цифрового контроллера, выполняющего под управлением программы вычисления геометрических параметров элементов деталей, в том числе расстояний, углов, точек пересечений, форм поверхностей и др.
Деталь устанавливается на координатный стол, измеряемые точки фиксируется оптическим способом измерительной матрицей ПЗС и измерительной головкой. Массив данных с линейных преобразователей осей OX, OY, OZ, с измерительной матрицы ПЗС и измерительной головки передаётся в контроллер обработки сигналов с последующим отображением на экране монитора.
Программное обеспечение позволяет оператору непосредственно выполнять измерения геометрических параметров (в том числе углов) элементов деталей, калибров, а также находить отклонения от образцов, калибров, в том числе с использованием математических моделей.
Машины поставляются с ручным или автоматическим управлением перемещением координатного стола.
Регулируемая система освещения позволяет с высокой точностью измерять в проходящем и отраженном свете наружные и внутренние размеры деталей.
Для базирования деталей при измерении дополнительно могут комплектоваться кондуктором с ручным или автоматическим режимом работы.
Условное обозначение машин имеет следующий вид:
KIT MSM [I] [II] [III] [IV] [V] [VI] [VII], где
группа знаков [I] - обозначение верхнего предела диапазона измерений машины относительно горизонтальной оси ОХ машины в дм;
группа знаков [II] - обозначение верхнего предела диапазона измерений машины относительно горизонтальной оси ОY машины в дм;
группа знаков [III] - обозначение дискретности отсчета: «I» - 1 мкм, «U» - 0,5 мкм, «Y»
- 0,1 мкм;
группа знаков [IV] - пределы абсолютной погрешности измерений линейных размеров относительно осей ОХ, ОY машины:
«S» - ±(2,8+L/200),
«Р» - ±(1,5+L/200), где L-измеряемая длина, мм
[V] - обозначение наличия измерительной головки для измерений относительно вертикальной оси OZ с верхним пределом измерений 150 мм: при наличии индекса «Т» -измерительная головка установлена;
[VI] - обозначение режима работы: «А» - автоматический, «М» - ручной
[VII] - обозначение исполнение машины: «Е» выполнены по классической схеме на базе чугунного основания с окулярной головкой со съемной измерительной матрицей ПЗС.
Пример условного обозначения: машины измерительной с верхним пределом диапазона измерений относительно оси ОХ в 300 мм, относительно оси ОУ в 200 мм, измерительной головкой для измерений относительно оси OZ в 150 мм, с дискретностью отсчета 0,1 мкм, абсолютной погрешностью измерений линейных измерений относительно осей ОХ, ОУ ±(1,5+L/200), где L-измеряемая длина, мм и механическим режимом работы:
KIT MSM 32 ^ТМ
Дополнительно по требованию заказчика диапазоны измерений по осям машины могут быть изменены.

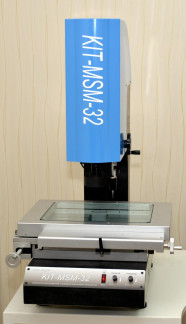

Общий вид машин и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Машина имеет метрологически значимую и незначимую части. Программное обеспечение KIT Service Plus (далее - ПО) машины является метрологически значимым и предназначено для преобразования выходного кода измерительных блоков в значения измеряемой величины, их обработку и вывод на экран монитора.
К метрологически незначимой части относится программное обеспечение отвечающее за отображение результатов измерений в цифровом, текстовом, графическом виде в ручном режиме (Inspec.exe) и в автоматическом режиме (RationalVue.exe, RationalDMIS.exe).
Запись и контроль ПО на промышленный компьютер выполняется у изготовителя с использованием специальных аппаратных средств. Контроль целостности ПО выполняется при программировании, периодически при его эксплуатации (включении питания) и при периодической поверке.
Машины измерительные «KIT MSM» имеют в своем составе программное обеспечение, которое управляет процессом измерения.
Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KIT Service Plus |
| Номер версии (идентификационный номер) ПО | не ниже v2.0.1.0 |
| Цифровой идентификатор ПО | 6CA97C57 |
| Алгоритм вычисления цифрового идентификатора ПО | СRС-32 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией Р 50.2.077-2014. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от случайных и преднамеренных изменений.
Метрологические и технические характеристики машины указаны с учетом установленного ПО.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра | |||
| KIT MSM 21 | KIT MSM 32 | KIT MSM 43 | KIT MSM 53 | |
| Диапазон измерений линейных размеров, мм: - по оси OX | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - по оси OY | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 300 |
| Диапазон измерений линейных размеров по оси OZ - с учетом длины измерительной головки с щупом, индекс T, мм | от 0 до 150 | от 0 до 150 | от 0 до 150 | от 0 до 150 |
| Дискретность отчета, мкм: - с индексом I | 1,0 | 1,0 | 1,0 | 1,0 |
| - с индексом U | 0,5 | 0,5 | 0,5 | 0,5 |
| - с индексом Y | 0,1 | 0,1 | 0,1 | 0,1 |
| Наименование параметра | Значение параметра |
| KIT MSM 21 KIT MSM 32 KIT MSM 43 KIT MSM 53 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров относительно осей OX, OY, мкм: - с индексом S | ±(2,8+L/200) * |
| - с индексом P | ±(1,5+L/200) * |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров относительно оси OZ, мкм: с индексом T | ±(2,8+L/200) * |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в горизонтальной плоскости ХОУ, мкм: - с индексом S | ±(5,0+L/200) * |
| - с индексом P | ±(3,8+L/200) * |
| * где L-измеряемая длина, мм |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра | |||||
| KIT MSM 21 | KIT MSM 32 | KIT MSM 43 | KIT MSM 53 | |||
| Размер предметного стола, мм | 400x230 | 500x330 | 600x450 | 700x470 | ||
| с индексом E, мм | 270x250 | - | - | - | ||
| Размер предметного стекла, мм | 260x160 | 350x280 | 450x350 | 550x350 | ||
| с индексом E, мм | 215x130 | - | - | - | ||
| Увеличение объектива, крат | от 0,7 до 4,5 | от 0,7 до 4,5 | от 0,7 до 4,5 | от 0,7 до 4,5 | ||
| с индексом E, крат | 3 | - | - | - | ||
| Максимальная нагрузка, кг: - на предметное стекло - на предметный стол | 15 30 | |||||
| Напряжение питания, В | 220±11 | |||||
| Частота, Гц | 50±1 | |||||
| Потребляемая мощность, ВА | 150 | |||||
| Средний срок службы, лет | 5 | |||||
| Средняя наработка на отказ, ч | 5000 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 38 до 78 | |||||
| Габаритные размеры, мм: - длина (с индексом E) - ширина (с индексом E) - высота (с индексом E) | 756(1400) 540(1300) 860(1000) | 670 660 950 | 720 950 1020 | 800 1040 1020 | ||
| Масса ( с индексом E), кг | 180(460) | 260 | 315 | 500 | ||
наносится на корпус машины способом наклейки и на титульные листы эксплуатационных документов типографским способом.
Машины поставляются в комплектации в соответствии с таблицей 4.
Таблица 4 - Комплектность машин
| Наименование | Обозначение | Количество |
| Машина измерительная | УИН 004.01.00.00 | 1 шт. |
| Программное обеспечение | KIT Service Plus | 1 шт. |
| Методика поверки | МП 4.27.001-2017 | 1 экз. |
| Руководство по эксплуатации | УИН 004.00.00.00 РЭ | 1 экз. |
| Формуляр | УИН 004.00.00.00 Ф | 1 экз. |
| Тара | По заказу |
осуществляется по документу МП 4.27.001-2017 «Машины измерительные. «KIT MSM». Методика поверки», утвержденному ФГУП «ЦАГИ» 01.02.2017 г.
Основные средства поверки:
- Рабочий эталон длины 2-ого разряда по ГОСТ Р 8.763-2011 (Мера длины штриховая типа !А: диапазон значений длины от 0,001 до 1000 мм);
- Рабочий эталон длины 2-ого разряда по ГОСТ Р 8.763-2011 (Мера длины штриховая типа Нб: диапазон значений длины от 0 до 200 мм);
- Рабочий эталон длины 3-ого разряда по ГОСТ Р 8.763-2011 (Набор концевых плоскопараллельных мер длины № 1: диапазон значений длины от 0,5 до 100 мм);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую сторону кожуха (рисунок 1, ссылка 1).
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
КТОР.141001.002ТУ Машины измерительные «KIT MSM». Технические условия
| Зарегистрировано поверок | 199 |
| Поверителей | 22 |
| Актуальность данных | 21.11.2024 |
