Государственный реестр средств измерений

Измерители лазерные HiStraight ST83200 и HiStraight ST83300, 67802-17

Измерители лазерные HiStraight ST83200 и HiStraight ST83300 (далее по тексту -измерители) предназначены для измерений прямолинейности и скручивания проката в процессе производства.
Карточка СИ
Номер в госреестре 67802-17
Наименование СИ Измерители лазерные
Обозначение типа СИ HiStraight ST83200 и HiStraight ST83300
Изготовитель "Danieli Automation S.p.A.", Италия
Год регистрации 2017
Срок свидетельства 19.06.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители лазерные HiStraight ST83200 и HiStraight ST83300 (далее по тексту -измерители) предназначены для измерений прямолинейности и скручивания проката в процессе производства.

Описание

Принцип работы измерителя основан на методе триангуляции. Источник лазерного излучения генерирует плоский световой луч, который освещает прокат, подлежащий измерению, ортогонально к направлению его движения. Видеокамера, ориентированная под углом относительно плоскости лазерного луча, считывает изображение края проката, освещенного лазером. Изображение зависит от формы и положения проката в поле зрения видеокамеры.

Каждая видеокамера считывает изображение соответствующего участка края проката в координатах Х, Y и определяет положение координат Х, Y в пикселях относительно центра видеокамеры. Посредством использования трансформационной матрицы рассчитывается соответствующее положение профиля проката в пространстве относительно собственной системы координат головки.

По мере продвижения проката аккумулируются контуры, которые входят в поле измерения каждой камеры. Компьютер обрабатывает полученные данные, подсчитывает координаты двух внешних контрольных точек (головки А и С) и сравнивает их с данными, полученными с центральной головки В. Далее на основе результатов линейных измерений профиля проката рассчитывается и отображается на дисплее значение отклонения от прямолинейности в продольном (Qxx) и поперечном (Qyy) направлении и угол скручивания между двумя плоскостями профиля измеряемого проката. Результаты измерений отклонения от прямолинейности Qxx и Qyy, выраженные в относительных единицах (промилле) пересчитываются по известным формулам в отклонение от прямолинейности qxx и qyy, выраженное в миллиметрах.

Измеритель состоит из измерительного модуля, содержащего три измерительные головки, локального модуля, содержащего элементы управления, сигнальных устройств, системы охлаждения и компьютера супервизора. В каждую измерительную головку (А, В и С) встроен источник лазерного излучения и видеокамера.

Измеритель выпускается в двух модификациях HiStraight ST83200 и HiStraight ST83300, которые отличаются друг от друга размером поля измерения головки.

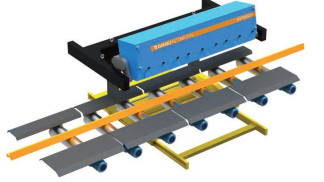

На рисунке 1 показан внешний вид измерителя. На рисунке 2 показана схема измерений прямолинейности, на рисунке 3 показана схема измерений скручивания, на рисунке 4 показан принцип работы измерителя.

не предусмотрено.

Программное обеспечение

Измеритель имеет в своем составе программное обеспечение (ПО), которое осуществляет функции индикации и управления. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WinPDR

Номер версии (идентификационный номер) ПО

1.9 и выше

Цифровой идентификатор ПО

84315988

За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. При работе с измерителем пользователь не имеет возможности влиять на процесс математической обработки и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики измерителей лазерных HiStraight ST83200 и HiStraight ST83300_

Диапазон показаний отклонения от прямолинейности, мм

HiStraight ST83200

от -100 до +100

HiStraight ST83300

от -200 до +200

Диапазон измерений отклонения от прямолинейности, мм

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений отклонения от прямолинейности, мм

±0,2

Диапазон показаний угла скручивания, ... °

от -15 до +15

Диапазон измерений угла скручивания, ... °

от -1 до +1

Пределы допускаемой абсолютной погрешности измерений угла скручивания, ... °

±0,6

Размер поля измерения головки, мм

HiStraight ST83200

200 х 200

HiStraight ST83300

300х300

База измерений, мм

2000

Масса измерительного модуля, кг, не более

3100

Г абаритные размеры измерительного модуля, мм, не более

-    длина

-    ширина

-    высота

3500

1700

3500

Напряжение питания измерительного модуля, В

400 ±60

Напряжение питания локального модуля, В

480 ±72

Условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до +45

- относительная влажность (при температуре +20 °С), % не более

90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на переднюю панель измерительного модуля методом наклейки.

Комплектность

Таблица 3 - Комплектность измерителей лазерных HiStraight ST83200 и HiStraig

Наименование

Количество

Измеритель лазерный HiStraight*

1

Программное обеспечение WinSTRAIGHT

1

Комплект мер «HiStraight»**

1

Руководство по эксплуатации

1

Методика поверки

1

Примечания:

*модификация выбирается при заказе,

** поставляется по дополнительному заказу.

Поверка

осуществляется по документу МП № 203-40-2016 «Измерители лазерные HiStraight ST83200 и HiStraight ST83300. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 марта 2016 г. Основное средство поверки:

- комплект мер «HiStraight» (диапазон воспроизведения отклонения от прямолинейности от 0 до 1 мм, погрешность ±0,07 мм, диапазон воспроизведения угла скручивания от 0,5 до 1°; погрешность ±0,20°).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя.

67802-17
Номер в ГРСИ РФ:
67802-17
Производитель / заявитель:
"Danieli Automation S.p.A.", Италия
Год регистрации:
2017
Cрок действия реестра:
19.06.2022
