| Номер в госреестре | 67805-17 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | серий НА |
| Изготовитель | «ZwickRoell GmbH & Co. KG», Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные серий НА, НВ, НС (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин основан на преобразовании давления гидравлическим цилиндром в линейное перемещение штока гидроцилиндра или подвижного захвата и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорези-сторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны, гидроцилиндра, захватов образца, датчика силы, датчика перемещения штока гидроцилиндра, электронного блока управления.
Испытываемый образец закрепляется в захватах. Скорость перемещения штока гидроцилиндра задаётся с помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, который может работать на растяжение и сжатие. Датчик перемещения связан со штоком гидроцилиндра и измеряет его перемещение. Диапазон перемещения штока гидроцилиндра зависит от высоты рамы и испытательных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Электронный блок управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками удлинения и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики датчиками удлинения и поперечной деформации могут быть контактными и бесконтактными.
Выпускаются следующие модификации машин: НС 10, НС25, НВ50, НВ100, НВ250, НВ500, НВ1000, НВ2500, HB3000, НА50, НА100, НА250, НА500.
Выпускаемые модификации машин различаются дизайном, габаритными размерами, диапазоном измерений силы.
Модификации НС10, НС25 - машины настольного исполнения имеют две направляющие колонны, гидроцилиндр расположен сверху.
Модификации НВ50, НВ100, НВ250, НВ500, имеют две или четыре направляющие колонны, гидроцилиндр расположен сверху; НВ1000, НВ2500, HB3000 имеют четыре направляющие колонны, гидроцилиндр расположен сверху.
Модификации НА50, НА100, НА250, НА500 имеют две направляющие колонны, гидроцилиндр расположен снизу.

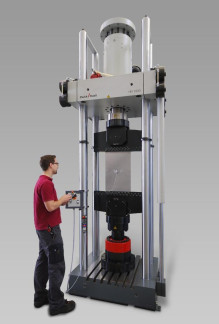

Общий вид машин приведён на рисунках 1 - 4.
г
Рисунок 3 - Общий вид машин универсальных Рисунок 4 - Общий вид машин универсальных испытательных НА50, НА100, НА250, НА500 испытательных HB1000, HB2500, НВ3000
Наименование модификации указано на фронтальной стороне машин. Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.
Место пломбировки показано на рисунке 5.
Программное обеспечение «testXpert R», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | testXpert R | testXpert II |
| Номер версии (идентификационный номер ПО), не ниже | 1.4 | 3.6 |
| Цифровой идентификатор ПО | 24593CFB | 8f888db7114c8ae48be8ca5 2746f0155 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | MD5 |
Таблица 2 - Метрологические характеристики
| Модифи | Верхний | Пределы допускае | Верхний | Пределы | Пределы | Верхний | Пределы | Пределы |
| кация | предел | мой относительной | предел | допускаемой | допускаемой | предел | допускаемой | допускаемой |
| измерений | погрешности | измерений | абсолютной | относительной | измерений | абсолютной | относительной | |
| силы, кН | измерений силы в диапазоне от 1 | удлинения образца, | погрешности измерений | погрешности измерений | поперечной деформации, | погрешности измерений | погрешности измерений | |
| до 100% включ. от верхнего предела измерений датчика | мм | удлинения образца в диапазоне | удлинения образца в диапазоне | мм | поперечной деформации образца | поперечной деформации образца | ||
| силы, % | от 0,02 до 0,30 мм включ., мкм | св. 0,30 до 1000,00 мм включ., % | в диапазоне от 0,02 до 0,30 мм включ., мкм | в диапазоне св. 0,30 до 12,00 мм включ., % | ||||
| НС10 | от 1 до 10 | |||||||
| НС25 | от 2,5 до 25,0 | |||||||
| НВ50 | от 5 до 50 | |||||||
| НВ100 | от 10 до 100 | |||||||
| НВ250 | от 25 до 250 | |||||||
| НВ500 | от 50 | ±0,5 | от 0,5 | ±3 | ±1 | от 0,5 | ±3 | ±1 |
| до 500 | до 1000,0 | до12,0 | ||||||
| НВ1000 | от 100 до 1000 | |||||||
| НВ2500 | от 250 до 2500 | |||||||
| НВ3000 | от 300 до 3000 | |||||||
| НА50 | от 5 до 50 | |||||||
| НА 100 | от 10 до 100 |
| Модифи кация | Верхний предел измерений силы, кН | Пределы допускаемой относительной погрешности измерений силы силы в диапазоне от 1 до 100% включ. от верхнего предела измерений датчика силы, % | Верхний предел измере ний удлине ния образца, мм | Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 0,30 мм включ., мкм | Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 0,30 до 1000,00 мм включ., % | Верхний предел измерений поперечной деформации, мм | Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 0,30 мм включ., мкм | Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 0,30 до 12,00 мм включ., % |
| НА250 | от 25 до 250 | ±0,5 | от 0,5 до 1000,0 | ±3 | ±1 | от 0,5 до12,0 | ±3 | ±1 |
| НА500 | от 50 до 500 |
| Моди фи кация | Диапазон задания скорости перемещения штока гидроцилиндра без нагрузки, мм/мин | Нормируемый диапазон задания скорости перемещения штока гидроцилиндра без нагрузки, мм/мин | Пределы допускаемой относительной погрешности задания скорости перемещения штока гидроцилиндра без нагрузки, % | Верхний предел измерений перемещения штока гидроцилиндра, мм | Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра, % |
| НС10 НС25 НВ50 НВ100 НВ250 НВ500 НВ1000 НВ2500 НВ3000 НА50 НА 100 НА250 НА500 | от 0,01 до 2000,00 | от 0,1 до 500,0 | ±1 | от 50 до1000 | ±1 |
Таблица 4 - Основные технические характеристики
| Модификация | Г абаритные размеры базовой модификации (ВхДхШ), мм, не более | Масса базовой модификации, кг, не более |
| НС10 | 1890x660x500 | 395 |
| НС25 | 1890x660x500 | 395 |
| НВ50 | 3035x1090x780 | 1015 |
| НВ100 | 3120x1090x780 | 1015 |
| НВ250 | 3595x1235x1130 | 1650 |
| НВ500 | 4045x1525x1390 | 3660 |
| НВ1000 | 4920x1598x2000 | 7700 |
| НВ2500 | 4997x1570x1500 | 22000 |
| НВ3000 | 5100x1335x1250 | 22000 |
| НА50 | 2750x1079x780 | 920 |
| НА 100 | 2750x1079x780 | 920 |
| НА250 | 3040x1225x790 | 1520 |
| НА500 | 3430x1515x1390 | 3500 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон температур, °С | от +10 до +35 |
| Влажность, % | от 10 до 90 |
| Напряжение питания переменного тока, В | 230+10 % /400+10 % 230 -15 %/400 -15 % |
| Частота напряжения питания, Гц | 50/60 |
| Полный срок службы, лет | 15 |
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина универсальная испытательная серий НА, НВ, НС | - | 1 шт. |
| Персональный компьютер типа IBM/PC | - | по заказу |
| Комплект кабелей соединительных | - | 1 шт. |
| Приспособления для проведения испытаний | - | по заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 29-16 | 1 экз. |
осуществляется по документу МП АПМ 29-16 «Машины универсальные испытательные серий НА, НВ, НС. Методика поверки», утверждённому ООО «Автопрогресс-М» «22» ноября 2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1 -2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
- штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
- штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
- секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60)мин, ЦД 0,2 с, ПГ ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Zwick GmbH & Co. KG», Германия
