Установки для измерения объемной активности трития в воздухе 347-CART-HTO, 67806-17

Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO (далее - установки) предназначены для непрерывных измерений объемной активности трития в воздухе помещений, систем вентиляции, как в автономном режиме, так и в составе автоматизированных систем радиационного контроля на атомных станциях, радиохимических производствах и других радиационно-опасных объектах.
Карточка СИ
Номер в госреестре 67806-17
Наименование СИ Установки для измерения объемной активности трития в воздухе
Обозначение типа СИ модель 347-CART-HTO
Изготовитель "Overhoff Technology Corporation", США
Год регистрации 2017
Срок свидетельства 19.06.2027
МПИ (интервал между поверками) 1,5 года
Описание типа скачать
Методика поверки скачать

Назначение

Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO (далее - установки) предназначены для непрерывных измерений объемной активности трития в воздухе помещений, систем вентиляции, как в автономном режиме, так и в составе автоматизированных систем радиационного контроля на атомных станциях, радиохимических производствах и других радиационно-опасных объектах.

Описание

Установки осуществляют непрерывное измерение активности трития в воздухе в реальном времени с возможностью компенсации фонового излучения и излучения естественных радионуклидов. Установки расположены в мобильной тележке из нержавеющей стали, что позволяет перемещать устройство к нескольким точкам контроля и работать в непрерывном режиме.

Блоками детектирования установки являются четыре ионизационные камеры специальной геометрии. Каждая из ионизационных камер имеет ионизационную ловушку (наличие второго металлического корпуса в ионизационной камере, пространство между металлическими стенками служит ионизационной ловушкой). В ионизационных камерах используются стенки в виде сетки, что позволяет уменьшить загрязнение тритием почти на три порядка.

Ионизационные камеры размещены внутри корпуса блока управления и отображения информации, осуществляющего обработку, преобразование и отображение измеряемой величины. Блок управления и отображения информации помимо прочих электронных схем: предусиления, усиления, конвертора, преобразователя данных, включает в себя схему распознавания альфа- импульсов радона/торона.

Установки имеют интерфейсы RS485, RS232, а также аналоговый выход 0-10 В для передачи данных на внешние устройства. Существует возможность установки порога срабатывания сигнализации.

Работа установок основана на следующем принципе:

-    прокачка насосом контролируемого воздуха через систему фильтров (HEPA и фильтр ультратонкой очистки ULPA), учет объема прокачанного воздуха, регистрация суммарной объёмной активности всех радионуклидов, включая тритий, одной парой ионизационных камер;

-    после прохождения через блок отделения трития в форме НТО (картриджи с Drierite) поток воздуха поступает на вторую пару ионизационных камер и регистрируется объёмная активность оставшихся в потоке воздуха радионуклидов после отделения трития;

-    по разнице измеряемых величин с учётом компенсации вклада альфа- импульсов рассчитывается и отображается результирующая измеряемая величина - объёмная активность трития в форме НТО (Бк/м ).

Блок отделения трития в форме НТО - состоит из двух картриджей с Drierite (один активный, один запасной) и обладает свойством индикации состояния (меняет цвет в области насыщения влажными парами). При изменении цвета Drierite во всём картридже -осуществляется переход на запасной картридж, расположенный рядом с основным, что позволяет после короткой паузы продолжить измерения.

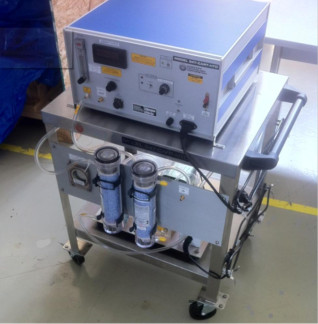

Общий вид установки с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рис.1.

Программное обеспечение

Насос

Конструкция установки для измерения объемной активности трития в воздухе модель 347-CART-HTO исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики установок приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений объемной активности трития, Бк/м3

от 3,7103 до 7,4107

Пределы допускаемой относительной погрешности измерений объемной активности трития %

±(10+А) и

Собственный фон установки, Бк/м3, не более

3,7103

Время установления рабочего режима после включения, мин, не более

5

Время отклика, с, не более

20

Нестабильность показаний за 24 ч непрерывной работы, %, не более

±5

Наименование характеристики

Значение

Диапазон показаний объёмной скорости прокачки воздуха, л/мин

от 1 до 10

Параметры электропитания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

От 187 до 242 От 47 до 53

Потребляемая мощность, Вт, не более

20

Наработка на отказ, ч, не менее

20000

Средний срок службы, лет, не менее

15

Г абаритные размеры (длина^ширинахвысота), мм, не более

613x510x1042

Масса, кг, не более

46

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    температура хранения, °С

-    атмосферное давление, кПа

-    относительная влажность окружающего воздуха, %, не более

от 0 до +50 от -40 до +60 от 84,0 до 106,7

95

Примечание:

3 7•103

1) К - корректировочный коэффициент, вычисляемый по формуле: К = 50 • * —-

V А

где А - безразмерная величина, численно равная измеренному значению объёмной активности

Знак утверждения типа

наносится типографским способом в левый верхний угол титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока управления и отображения информации установки.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Наименование

Количество

Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Паспорт

1 экз.

Комплект запасных частей (ЗИП)

1)

Расходные материалы

2)

Примечания

1) Количественный состав ЗИП определяется Спецификацией поставки оборудования или

Договором на поставку

2) Объем поставки расходных материалов (Drierite) определяется Спецификацией поставки

оборудования или Договором на поставку

Поверка

осуществляется по документу МП 67806-17 «Инструкция. Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO», утвержденному ФГУП «ВНИИФТРИ»

27.12.2016 г.

Основные средства поверки:

-    источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (регистрационный номер 44591-10);

-    радиометр газов РГБ-07 (регистрационный номер 10595-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».

ГОСТ 8.039-79 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах».

Техническая документация фирмы-изготовителя.

67806-17
Номер в ГРСИ РФ:
67806-17
Производитель / заявитель:
"Overhoff Technology Corporation", США
Год регистрации:
2017
Cрок действия реестра:
19.06.2027
