| Номер в госреестре | 67808-17 |
| Наименование СИ | Счетчики газа бытовые электронные |
| Обозначение типа СИ | СГБЭ |
| Изготовитель | Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина" (АО "АПЗ"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа бытовые электронные СГБЭ (далее - счётчики газа) предназначены для измерений объёма природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.
Счётчики газа состоят из:
- преобразователя расхода газа, состоящего из струйного генератора и пьезопреобразователя;
- аналого - цифрового блока в защитном кожухе;
- элемента питания;
- корпуса счётчика с присоединительными патрубками.
Принцип действия счётчиков газа основан на линейной зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезопреобразователем в электрический частотный сигнал, пропорциональный объёму газа прошедшему через счётчик. После усиления, частотный сигнал преобразуется в аналого-цифровом блоке в величину объёма газа и отображается на цифровом табло в виде целых и дробных частей м3 фактически прошедшего объёма газа. Счётчики имеют импульсный выход для подключения систем дистанционного съема показаний и выпускаются в вариантах исполнения без температурной коррекции и с температурной коррекцией (индекс - Т в обозначении). Счетчики газа с температурной коррекцией обеспечивают приведение показаний к температуре плюс 20 °С.

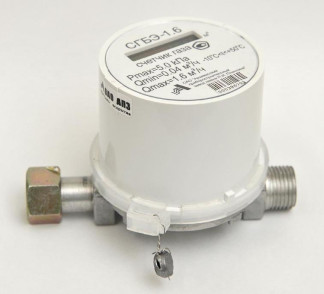

Общий вид и схема пломбирования счётчиков газа приведены на рисунке 1.
1,2 - места установки пломб завода - изготовителя 3 - место нанесения знака поверки
Программное обеспечение (ПО), записанное в микроконтроллер обеспечивает подсчет импульсов, поступающих от пьезопреобразователя, переводит полученное количество импульсов в значение прошедшего объёма газа, выводит значение нарастающим итогом на жидкокристаллический индикатор (далее ЖКИ) и формирует импульс с ценой 0,001 м3/имп. Микроконтроллер имеет многократно программируемую память.
Запись ПО в микроконтроллер осуществляется через технологический разъем, находящийся внутри корпуса счетчика газа, при выходе из производства корпус счетчика газа пломбируется пломбами ОТК и поверителя, согласно рисунку 1. Конструкция счетчика газа не допускает каким-либо иным способом провести запись программного обеспечения в микроконтроллер без нарушения пломб.
Идентификационные данные ПО счетчика газа, приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SG U5.000 |
| Номер версии (идентификационный номер) ПО | 5.000 |
| Цифровой идентификатор ПО | ECb2F 199 |
| Алгоритм вычисления цифрового идентификатора ПО | 4-х байтовая арифметическая сумма CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики счётчиков газа приведены в таблице 2.
Таблица 2
| Характеристики | СГБЭ-1,6 (СГБЭ-1,6Т) | СГБЭ-2,4 (СГБЭ-2,4Т) | СГБЭ-3,2 (СГБЭ-3,2Т) |
| Диаметр условного прохода, мм | 15 | 15 | 15 |
| Максимальный расход, Qmax, м3/ч | 1,6 | 2,4 | 3,2 |
| Диапазон измерений Qmax/Qmin | 1:40 | 1:60 | 1:80 |
| Пределы допускаемой основной относительной погрешности при измерении объёма газа, % в диапазоне расходов: от Qmin до 0,2Qmax от 0,2Qmax включ. до Qmax | ±3,0 ±1,5 | ||
| Изменение относительной погрешности счётчика, вызванное отклонением температуры окружающего воздуха от нормальной в пределах рабочего интервала температур, %, не должно превышать на каждые 10 °С для счетчиков газа: - с температурной коррекцией - без температурной коррекции | 0,33 0,5 | ||
| Характеристики | СГБЭ-1,6 СГБЭ-2,4 СГБЭ-3,2 (СГБЭ-1,6Т) (СГБЭ-2,4Т) (СГБЭ-3,2Т) |
| Избыточное давление измеряемой среды, кПа, не более | 5 |
| Потери давления при Qmax, кПа, не более | 1,8 |
| Ёмкость счётного механизма | 999999,999 |
| Номинальное напряжение батареи, В | 3,6 |
| Срок службы батареи, лет, не менее | 12 |
| Масса, кг, не более | 0,7 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 120 83 85 |
| Условия эксплуатации: Температура окружающего воздуха и измеряемой среды, °С относительная влажность, % атмосферное давление, кПа | от -10 до +50 от 30 до 80 от 84 до 106,7 |
| Степень защиты по ГОСТ 14254-96 | IP 50 |
| Низкочастотный импульсный выход, м3/имп | 0,001 |
| Наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 24 |
наносится типографским способом на титульный лист паспорта и способом тампопечати на корпус счетчика газа.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счётчик газа бытовой электронный СГБЭ | ЛГФИ.407221.060 | 1 шт. | В соответствии с заказом |
| Паспорт | ЛГФИ.407221.060ПС | 1 экз. | |
| Упаковка индивидуальная | 1шт. | ||
| Прокладка уплотнительная | ЛГФИ.711141.124 | 2 шт. | |
| Методика поверки | МП 208-006-2017 | 1 экз. | на партию |
осуществляется по документу МП 208-006-2017 «ГСИ. Счётчики газа бытовые электронные СГБЭ. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2017 г.
Основные средства поверки:
рабочий эталон 1-ого разряда по ГОСТ Р 8.618-2014 (диапазон расходов от 0,016 до 4 м /ч, пределы допускаемой относительной погрешности измерений ±0,45 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик методом давления на пломбу или специальную мастику и в паспорт.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
ЛГФИ.407221.060 ТУ Счётчики газа бытовые электронные. Технические условия.
