| Номер в госреестре | 67810-17 |
| Наименование СИ | Ключи динамометрические шкальные |
| Обозначение типа СИ | Holex серии 655520 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Ключи динамометрические шкальные Holex серии 655520 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Принцип действия ключей заключается в том, что под действием приложенной к рукоятке ключа силы при приложении крутящего момента силы на стрелочном индикаторе ключа отображается его текущее значение.
Конструктивно ключи состоят из корпуса, рукоятки, стрелочного индикатора со шкалой значений крутящего момента силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Конструкция ключей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов воспроизведений.
Ключи выпускаются в десяти модификациях, отличающихся диапазоном воспроизведений крутящего момента силы, ценой деления шкалы, габаритными размерами.
Буквенное обозначение в структуре серии обозначает: R - ключи со встроенной трещоткой, I - ключи с присоединительным квадратом под различные сменные насадки.

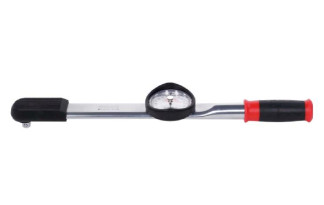

Общий вид ключей представлен на рисунке 1.
Рисунок 1 - Общий вид ключей динамометрических шкальных Holex серии 655520
Пломбирование ключей динамометрических шкальных Holex серии 655520 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон воспроизведений крутящего момента силы, Н-м | Пределы относительной погрешности воспроизведений крутящего момента силы, % | Цена деления шкалы, Нм | Длина, мм, не более |
| 6555206 | от 1 до 6 | ±4 | 0,1 | 225 |
| 655520 12 | от 2 до 12 | 0,2 | 225 | |
| 655520 25 | от 5 до 25 | 0,5 | 250 | |
| 655520 50 | от 5 до 50 | 0,5 | 332 | |
| 655520 100 | от 10 до 100 | 1,0 | 380 | |
| 655520 200 | от 20 до 200 | 2,0 | 470 | |
| 655520 280 | от 30 до 280 | 5,0 | 690 | |
| 655520 420 | от 50 до 420 | 5,0 | 890 | |
| 655520 700 | от 70 до 700 | 10,0 | 1258 | |
| 655520 1000 | от 100 до 1000 | 10,0 | 1490 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 40 до 80 |
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ динамометрический шкальный | Holex серии 655520 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Дополнительные адаптеры | по отдельному заказу |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия
