| Номер в госреестре | 67811-17 |
| Наименование СИ | Ключи динамометрические электронные |
| Обозначение типа СИ | Garant серии 655255, 655250 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Ключи динамометрические электронные Garant серии 655255, 655250 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Принцип действия ключей заключается в том, что под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента силы, ключ издает предупредительный сигнал, что указывает на достижение установленного значения крутящего момента силы. В качестве предупредительного сигнала используется звуковое и визуальное оповещение.
Конструктивно ключи состоят из корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы, панели управления с функциональными клавишами, рукоятки, фиксатора. Внутри корпуса расположен механизм определения значения крутящего момента силы, значение которого отображается на дисплее.
Конструкция ключей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов воспроизведений.
Ключи выпускаются в десяти модификациях, отличающихся диапазоном воспроизведений крутящего момента силы, дискретностью отсчета, габаритными размерами, пределами относительной погрешности воспроизведений крутящего момента силы.
Обозначение модификаций: Garant 655250_120, где Garant 655250 - тип по каталогу производителя, 120 - верхний предел воспроизведений крутящего момента силы в Нм

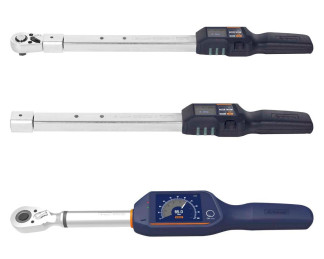

Общий вид ключей представлен на рисунках 1 и 2.
Пломбирование ключей динамометрических электронных Garant серии 655255, 655250 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон воспроизведений крутящего момента силы, Н-м | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % | Дискретность отсчета, Нм | Длина, мм, не более |
| 655255 15 | от 1,5 до 15,0 | ±3 | 0,01 | 277 |
| 655255 30 | от 3 до 30 | ±2 | 0,01 | 277 |
| 655255 120 | от 12 до 120 | ±2 | 0,1 | 476 |
| 655255 200 | от 20 до 200 | ±2 | 0,1 | 575 |
| 655255 400 | от 40 до 400 | ±2 | 0,1 | 800 |
| 655250 15 | от 1,5 до 15 | ±3 | 0,01 | 277 |
| 655250 30 | от 3 до 30 | ±2 | 0,01 | 277 |
| 655250 120 | от 12 до 120 | ±2 | 0,1 | 476 |
| 655250 200 | от 20 до 200 | ±2 | 0,1 | 575 |
| 655250 400 | от 40 до 400 | ±2 | 0,1 | 800 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 40 до 80 |
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ динамометрический электронный | Garant серии 655255, 655250 (модификация по заказу) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Дополнительные адаптеры | по отдельному заказу |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия
