Антенны измерительные рупорные П6-131, П6-132, П6-133, П6-134, П6-135, 67813-17

Назначение

Антенны измерительные рупорные П6-131, П6-132, П6-133, П6-134, П6-135 (далее -антенны П6-13х) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приемными устройствами (селективным микровольтметром, анализатором спектра) - для измерений плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Описание

Принцип действия антенн П6-13х состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно антенны П6-13х выполнены по схеме «оптимального» рупора с волноводным выходом прямоугольного сечения.

Антенны П6-13х имеют форму усеченной пирамиды с прямоугольным основанием и вершиной.

Конструкция антенн П6-13х обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (далее - КСВН) и монотонную частотную зависимость коэффициента усиления.

Для расширения возможностей антенн П6-13х и обеспечения их совместимости с разными типами измерительной техники, антенны П6-13х могут комплектоваться волноводноволноводными и коаксиально-волноводными переходами.

Конструкция антенн П6-13х предусматривает возможность их установки на треногу (штатив) с помощью крепления на устройства крепежного специализированного.

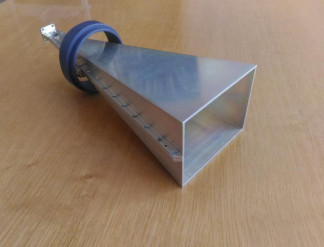

Внешний вид антенн П6-13х с указанием места нанесения знака утверждения типа приведен на рисунках 1 - 5.

От несанкционированного доступа антенны П6-13х защищены пломбированием и лакокрасочным покрытием. Схемы пломбировки антенн П6-13х от несанкционированного доступа приведены на рисунках 1 - 5.

На рисунке 6 приведен вид кейс-упаковки антенн П6-13х.

1 - рупор 2 - крепежное устройство 3 - место нанесения знака утверждения типа 4 - место пломбирования от несанкционированного доступа

1 - рупор 2 - крепежное устройство 3 - место нанесения знака утверждения типа 4 - место пломбирования от несанкционированного доступа

1 - рупор 2 - крепежное устройство 3 - место нанесения знака утверждения типа 4 - место пломбирования от несанкционированного доступа

1 - рупор 2 - крепежное устройство 3 - место нанесения знака утверждения типа 4 - место пломбирования от несанкционированного доступа

Рисунок 4 - Внешний вид антенн П6-134

1 - рупор 2 - крепежное устройство 3 - место нанесения знака утверждения типа 4 - место пломбирования от несанкционированного доступа

1 - крепежное устройство специализированное Рисунок 6 - Кейс-упаковка антенн П6-13х

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Основные технические характеристики приведены в таблице 2.

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом компьютерной графики и на внешнюю поверхность антенны П6-13х в виде шильдика.

Комплектность

Комплект поставки антенн П6-13х приведен в таблице 3.

Таблица 3 - Комплектность антенн П6-13х

Поверка

осуществляется по документу КНПР.464653.018 МП «Инструкция. Антенны измерительные рупорные П6-131, П6-132, П6-133, П6-134, П6-135. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18 марта 2017 года.

Основные средства поверки:

-эталон единицы КСВН в полых прямоугольных волноводах в диапазоне частот от 17,44 до 78,3 ГГц, диапазон измерений КСВН от 1 до 5, размеры волноводных трактов 11x5,5 мм; 7,2х3,4 мм; 5,2x2,6 мм; 3,6x1,8 мм, пределы допускаемой относительной погрешности измерений КСВН в диапазоне от 1,0 до 1,5 ±1,0; в диапазоне от 1,5 до 2,5 ±1,5; в диапазоне от 2,5 до 5,0 ±2,1;

-эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц, пределы погрешности измерений модуля коэффициента отражения | Sn | ±(0,006 + 0,014-| S11 | + 0,017-| Sn | 2);

-рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;

-эталон единицы коэффициента усиления (эффективной площади) направленных антенн с размером апертуры до 40 см УВТ 96-А-2000, диапазон частот от 54 до 118 ГГц, диапазон воспроизводимых значений коэффициента усиления до 36,9, СКО воспроизведения 0,08 дБ, неисключенная систематическая погрешность 0,13 дБ;

- приёмная рупорная антенна ДУЛ2.Э008.001 № 01/1 из состава Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, диапазон частот от 37,5 до 53,57 ГГц, диапазон измерений коэффициента усиления от 24,0 до 26,5 дБ, пределы допускаемой погрешности измерений коэффициента усиления ± 0,25 дБ;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 178,4 ГГц

Антенны измерительные рупорные П6-131, П6-132, П6-133, П6-134, П6-135. Технические условия КНПР.464653.018 ТУ
