Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster, 67816-17

67816-17
Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster (далее -расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 5 мкСм/см (20мкСм/см для деминерализованной воды).
Документы
Карточка СИ
Номер в госреестре 67816-17
Наименование СИ Расходомеры-счетчики электромагнитные
Обозначение типа СИ ProcessMaster/HygienicMaster
Изготовитель "ABB Automation Products GmbH", Германия
Год регистрации 2017
Срок свидетельства 19.06.2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster (далее -расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 5 мкСм/см (20мкСм/см для деминерализованной воды).

Описание

Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Расходомеры выпускаются в различных модификациях: для промышленного и гигиенического применения; с обычной или расширенной функциональностью; в интегральном или разнесенном исполнении; с взрывозащитой или без.

Код модели, в зависимости от модификации, формируется следующим образом:

F E x x x x

P - ProcessMaster (промышленное исполнение)

H - HygienicMaster (исполнение для пищевой и фармацевтической промышленности)

3 - базовая функциональность электронного преобразователя 5 - расширенная функциональность электронного преобразователя

1    - интегральное исполнение

2    - разнесенное исполнение

1 - общепромышленная версия 5 - взрывозащищенная версия

Расходомеры разнесенного исполнения дополнительно комплектуются измерительными преобразователями следующих модификаций:

F E T x 2 x

3 - базовая функциональность электронного преобразователя 5 - расширенная функциональность электронного преобразователя

1 - общепромышленное исполнение 5 - взрывозащищенное исполнение

Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотно-импульсный выходной сигнал (0-5250 Гц), цифровые выходные сигналы по протоколам HART, Foundation Fieldbus, ProfiBus-PA. Преобразователи отличаются по монтажу: настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.

Электронные преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают сохранение полученной информации (функция FingerPrint). Анализ сохраненной информации с помощью специализированного ПО ScanMaster позволяет осуществлять диагностику функционального состояния расходомера без демонтажа и остановки расхода.

Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «e», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

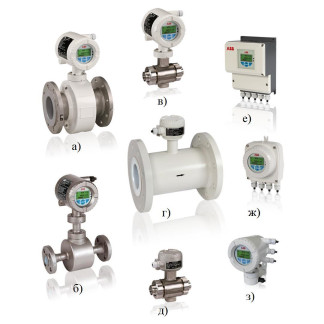

Общий вид расходомеров представлен на рисунке 1.

д)

Программное обеспечение

Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.

Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Помимо этого, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через цифровые протоколы связи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров

Идентификационные данные (признаки)

Значение

Цифровые выходные сигналы

Hart

Foundation Fieldbus

Profibus-PA

Идентиф икационное наименование ПО

D200S069U01

D200S069U02

D200S069U03

Номер версии (идентификационный номер) ПО

01.04.04

01.04.03

01.04.03

Цифровой идентификатор ПО

-

-

-

Алгоритм вычисления цифрового идентификатора ПО

CRC16

CRC16

CRC16

Таблица 2 - Метрологические характеристики расходомеров

FEP3xx

FEH3xx

FEP5xx

FEH5xx

FET3xx/5xx

Номинальный диаметр, DN, мм

от 3 до 1200

от 3 до 100

от 3 до 1200

от 3 до 100

-

Диапазон измерений

см. Таблицу 4

Пределы допускаемой относительной погрешности измерения объема или объемного расхода, %:

± (0,4 + 0,02 X Qmax DN /Q)1 ) ± (0,2 + 0,02 X Qmax DN /Q)1) 2)

± (0,3+ 0,02 X Qmax DN /Q)1 ) ± (0,2+ 0,02 X Qmax DN /Q)1X 2)

Пределы допускаемой относительной погрешности измерения объема или объемного расхода расходомером с токовым выходным сигналом, %

±0,5

±0,4

-

Диапазон температур измеряемой среды, °С 3)

от -25 до +130 (180 для высокотемпературного исполнения)

Номинальное давление измеряемой среды, МПа:

-    обыкновенное исполнение

-    по специальному заказу

4

10

-

Выходной токовый сигнал, мА

от 4 до 20

Частотно-импульсный выходной сигнал, Гц

от 0 до 5250

Цифровые выходные сигналы

По протоколам HART, Profibus PA, Foundation Fieldbus

Значения Qmax DN - см. Таблицу 3;

2)    По специальному заказу;

3)    Зависит от материала футеровки - см. техническую документацию;

4)    Работоспособность ЖК индикатора сохраняется при температуре окружающей среды от минус 20 °С до плюс 60 °С.

FEP3xx FEH3xx ЕЕР5хх БЕН5хх

FET3xx/5xx

Минимальная электропроводность измеряемой среды, мкСм/см

5 (20 для деминерализованной воды).

Диапазон температур окружающей среды при эксплуатации, °С:

-    обыкновенное исполнение

-    по специальному заказу 1)

от -20 до +60 от - 40 до +60

Длина кабеля между первичным преобразователем расхода и измерительным преобразователем, м

не более 50 (до 200 м при наличии усилителя)

Параметры электрического питания:

-    напряжение в сети переменного тока, В:

-    частота в сети переменного тока, Гц

-    напряжение от источника постоянного тока, В

220 +33

-135

04 +2,4 ^ -7,2

50 -4, 60 -4 24±7,2

Степень защиты обеспечиваемая оболочкой, в зависимости от модификации преобразователя (по ГОСТ 14254, МЭК 529)

1Р 65, 1Р 67, 1Р 68

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

15

1) Работоспособность ЖК индикатора сохраняется при температуре окружающей среды от минус 20 °С до плюс 60 °С.

Номинальный диаметр условного прохода DN, мм

Минимальное значение диапазона измерений

0,02 X gmaxDN , м3/ч

(скорость течения 0,2 м/с)

Максимальное значение диапазона измерений

6maxDN, м /ч

(скорость течения 10 м/с)

3

0,0048

0,24

4

0,0096

0,48

6

0,024

1,2

8

0,036

1,8

10

0,054

2,7

15

0,12

6

20

0,18

9

25

0,24

12

32

0,48

24

40

0,72

36

50

1,2

60

65

2,4

120

80

3,6

180

100

4,8

240

125

8,4

420

150

12

600

200

21,6

1080

250

36

1800

300

48

2400

350

66

3300

400

90

4500

450

120

600

500

132

6600

600

192

9600

700

264

13200

760

312

15600

800

360

18000

900

480

24000

1000

540

27000

1050

616

30800

1100

660

33000

1200

840

42000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

1

2

3

Расходомер

Согласно заказу

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

Согласно заказу

1 экз.*

Комплект монтажных частей

Согласно заказу

-

* Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес.

Поверка

осуществляется по документу ГОСТ Р 8.675-2009 «ГСИ. Расходомеры электромагнитные. Методика поверки».

Основные средства поверки:

установка поверочная 1 разряда по ГОСТ 8.142-2013 и ГОСТ 8.374-2013; установка поверочная 2 разряда по ГОСТ 8.142-2013 и ГОСТ 8.374-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

Техническая документация фирмы ABB Automation Products GmbH
