| Номер в госреестре | 67818-17 |
| Наименование СИ | Системы измерительные для резервуаров |
| Обозначение типа СИ | Tankvision |
| Изготовитель | "Endress+Hauser GmbH + Co. KG", Германия; ООО "Эндресс+Хаузер", г.Москва; Фирма "Endress+Hauser SE + Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные Tankvision для резервуаров (далее системы) предназначены для измерений уровня, температуры, давления и вычисления объема, средней плотности, массы нефти, нефтепродуктов, других жидкостей, в т.ч. хранящихся под давлением (сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов и т.д.) в автоматическом режиме.
Система состоит из измерительных приборов (датчиков), монтируемых на резервуаре с измеряемым продуктом, преобразователей, а также блока системы обработки информации (блок СОИ), в состав которого входят преобразователи, коммутационное оборудование, блоки питания. В зависимости от количества резервуаров, их типа и потребностей Заказчика в состав системы входят различные компоненты.
В составе системы могут применяться следующие средства измерений:
- уровня продукта:
уровнемеры микроволновые Micropilot S (регистрационный номер в Федеральном информационном фонде 17672-08);
уровнемеры микроволновые Micropilot FMR5* (регистрационный номер в Федеральном информационном фонде 55965-13);
уровнемеры буйковые Proservo (регистрационный номер в Федеральном информационном фонде 45098-10);
- уровня границы раздела жидких сред:
уровнемеры буйковые Proservo (регистрационный номер в Федеральном информационном фонде 45098-10);
измерители температуры многозонные Prothermo (регистрационный номер в Федеральном информационном фонде 44788-10);
уровнемеры емкостные Liquicap (регистрационный номер в Федеральном информационном фонде 36668-08);
- температуры:
измерители температуры многозонные Prothermo (регистрационный номер в Федеральном информационном фонде 44788-10);
термопреобразователи сопротивления платиновые серий TR, TST (регистрационный номер в Федеральном информационном фонде 49519-12);
преобразователи измерительные серии iTEMP TMT (регистрационный номер в Федеральном информационном фонде 57947-14);
- плотности продукта и давления паров:
уровнемеры буйковые Proservo (регистрационный номер в Федеральном информационном фонде 45098-10);
преобразователи давления измерительные Cerabar T/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) (регистрационный номер в Федеральном информационном фонде 41560-09).
Данные измерений по каждому резервуару передаются по цифровому протоколу связи в отдельный для каждого резервуара преобразователь Tank Side Monitor NRFxxx/Proservo/NXA20/GE188. В зависимости от протокола связи и конструктивного исполнения применяются различные типы преобразователей. Преобразователь также может обеспечивать электропитание подключенных к нему измерительных приборов и индикацию данных измерений на встроенном дисплее (при его наличии).

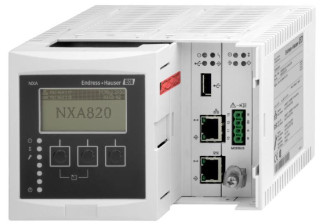

Данные измерений с преобразователей передаются по цифровому протоколу связи в блок СОИ, осуществляющий обработку результатов измерений и вычисления.
В зависимости от типа вычислителя, входящего в состав блока СОИ, система может иметь два исполнения, отличающихся местом, где производятся расчеты - преобразователь Tankvision NXA820 (исполнение Tankvision box) и компьютер с установленным программным обеспечением Tankvision Professional NXA85 (исполнение Tankvision Professional) (см. табл. 2).
В зависимости от полевого исполнения системы, в качестве полевого преобразователя могут быть использованы приборы: уровнемер буйковый Proservo (исполнение NMS) и полевой преобразователь Tank Side Monitor NRFxxx (исполнение NRF) (табл. 3). Для интеграции иных систем с системой Tankvision, могут быть использованы преобразователи NXA20 (общепромышленное исполнение) или GE188 (взрывозащищённое исполнение).
Для повышения отказоустойчивости в системе может использоваться резервирование.
Передача данных между компонентами системы осуществляется по цифровым протоколам связи с использованием проводных и беспроводных вариантов реализации протоколов.
Для взаимодействия пользователей с системой к ней подключают рабочие станции оператора. Взаимодействие осуществляется путем обращения с рабочей станции оператора к встроенному в блок СОИ Web- или специализированному серверу. Полученные данные отображаются в графической и/или табличной форме. Для исполнения Tankvision Professional дополнительно возможно отображение данных в программном обеспечении NXA85 Tankvision Professional Client.
Для формирования печатных документов к системе могут подключаться принтеры.
Передача данных во внешние, по отношению к системе Tankvision, программируемые логические контроллеры и/или распределенные вычислительные системы осуществляется по технологии "OPC-сервер" и/или по различным цифровым протоколам передачи данных.
Система осуществляет измерение уровня (уровня продукта, уровня границы раздела продукт - подтоварная вода, предельных уровней взлива продукта), температуры, плотности, давления и вычисление объема, массы, средней плотности продукта. Вычисление объема и средней плотности продукта проводится в условиях измерений и при стандартных условиях для температуры плюс 15 или плюс 20 °С. Средняя плотность продукта может измеряться автоматически системой либо вводиться в систему ручным и/или автоматизированным способом по цифровым протоколам передачи данных.
Система обеспечивает прямое измерение массы продукта косвенным методом статических измерений в мерах вместимости или косвенным методом, основанном на гидростатическом принципе.
Система обеспечивает пересчет массы продукта в баррели согласно ГОСТ 8.595-2010.
Погрешность вычислений объема, массы, средней плотности продукта в резервуаре определяется для каждого конкретного случая.
Компоненты системы выпускаются в обычном или взрывозащищенном исполнениях: Ex ia IIC T6.. T1 Ga/Gb, Ex ic [ia Ga] IIC T6.. T1 Gc, Ex ia IIC T6.. T1 Ga, Ex d [ia Ga] IIC T6.. T1 Gb, Ex nA [ic] IIC T6...T1 Gc, ExiaIICT1...T6, 1Exd[ia]IICT1...T6, 1Ex e mb [ia] IIC T6 Gb.
ОРС Server
Принтер
□ □□□
шп
Рабочая станция оператора
ПЛК/РСУ
Ш
Принтер
Рабочая станция оператора
Преобразователь
NXA821
Преобразователь
NXA822
ПЛК/РСУ
IX
ш
□□□
|-1
I I
□□□
□□
□о
ПО SupplyCare
Modbus R.TU RS232/485
Блок СОИ
Коммутатор
сетевой
□□□
Преобраз ователь NXA820
□□□
□ □□
Преобразователь
NXA20
Цифровые протоколы
Преобразователь
NXA820
Цифровые протоколы
Ethernet
п
U
я)
jfr
Tfcr • л-г.
и
| 1 м | |
| 1 \ | |
NRF
Иные системы
NMS
Иные системы
Рисунок 1 - Общий вид системы измерительной Tankvision для резервуаров на базе преобразователей NXA820
ПЛК/РСУ
□ □□□
Принтер
шп
ШП
Ш
лп
ШП
NXA85
Tankvision
Proffesional
Fieldcare
NXA85 Операторская
Оператор N Браузер
Оператор 1 SupplyCare
U
Иные системы
Принтер
Блок СОИ
□
Ethernet
Коммутатор
сетевой
Преобразователь NXA820 !
Преобразователь
NXA820
□□□
□ □□
□
□□□
Преобразователь
NXA820
Преобразователь
NXA820
□ □□
Пр еобразователь NXA20
Цифровые протоколы
Цифровые протоколы
Цифровые протоколы
Цифровые протоколы
L
Тй да!
Щ? Теи
It
_
NRF
NMS
Иные системы
Иные системы
Рисунок 2 - Общий вид системы измерительной Tankvision для резервуаров на базе программного обеспечения Tankvision Professional NXA85
Для обслуживания, настройки, диагностики компонентов системы с персонального компьютера могут использоваться сервисные программы FieldCare и DeviceCare.
Дополнительно для отображения данных может использоваться программное обеспечение SupplyCare версии Enterprise или Hosting.
I
В зависимости от типа вычислителя, входящего в состав блока СОИ системы, программное обеспечение (далее ПО) системы может быть встроенным в преобразователь, либо устанавливаться на компьютер с операционной системой Windows.
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям.
Наименование и номер версии ПО отображаются на дисплее преобразователя (для встроенного ПО) или на экране компьютера (для ПО, устанавливаемого на компьютер).
Для применения системы в учетно-расчетных операциях конструктивно на блоках электроники компонентов системы имеются микропереключатели, доступ к которым защищен наклейкой с нанесенным знаком поверки для защиты от несанкционированного доступа к настройкам.
Идентификационные данные программного обеспечения системы представлены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Tankvision NXA820 | Tankvision Professional NXA85 |
| Номер версии (идентификационный номер) ПО | не ниже V01.yy.zz | не ниже 18.yy.zz |
| Цифровой идентификатор ПО | не отображается | не отображается |
В соответствии с Р 50.02.077-2014 программное обеспечение системы Tankvision защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".
приведены в таблицах 2 и 3.
| Полевое исполнение системы | NRF | NMS |
| Тип полевого преобразователя | Tank Side Monitor NRFxxx | Proservo |
| Типы применяемых уровнемеров для измерений уровня продукта | Micropilot S, Micropilot FMR5x, Proservo | Proservo |
| Диапазон измерений уровня продукта*, м | от 0 до 40 | от 0 до 28 |
| Пределы допускаемой абсолютной погрешности измерений уровня продукта, мм | ±1, ±2 ,±3** | |
| Типы применяемых уровнемеров для измерений уровня границы раздела жидких сред | Liquicap, Prothermo NMT539, Proservo | |
| Диапазон измерений уровня границы раздела жидких сред*, м: - уровнемеры емкостные Liquicap, - измерители температуры многозонные Prothermo модели NMT539, - уровнемеры буйковые Proservo. | от 0,05 до 6 (от 0,42 до 14) ** от 0 до 2 от 0 до 28 | |
| Пределы допускаемой абсолютной погрешности измерений границы раздела жидких сред, мм: - уровнемеры емкостные Liquicap, - измерители температуры многозонные Prothermo модели NMT539, - уровнемеры буйковые Proservo. | ±2 в диапазоне измерений не более 1 м ±0,2 % от измеренного значения в диапазоне измерений более 1 м ±2 в диапазоне измерений не более 1 м ±4 в диапазоне измерений более 1 м ±3 | |
| Диапазон измерений температуры продукта, паров в резервуаре и окружающего воздуха, °С | от -60 до +200 | |
| Пределы допускаемой абсолютной погрешности измерений температуры продукта и паров, °C | ±0,2; ±0,5 ***** | |
| Пределы допускаемой абсолютной погрешности измерений температуры окружающего воздуха, °C | ±1 | |
| Диапазон измерений (ДИ) гидростатического давления и давления паров в резервуаре***, МПа | от 0 до 4,0 | |
| Полевое исполнение системы | NRF | NMS |
| Пределы допускаемой приведенной погрешности измерений гидростатического давления****, % от ДИ | ±0,075; ±0,05; ±0,025 | |
| Пределы допускаемой приведенной погрешности измерений давления паров в резервуаре, % от ДИ | ±0,15; ±0,075 | |
| Диапазон измерений плотности продукта, кг/м3 | от 500 до 1800 | |
| Пределы допускаемой абсолютной погрешности измерений средней плотности продукта, кг/м3 | ±1 **** | ±5 |
| Пределы допускаемой относительной погрешности измерений объема, при допускаемой абсолютной погрешности измерений уровня продукта ±1; ±2; ±3 мм, % | ±0,05; ±0,1; ±0,15 | |
| Пределы допускаемой погрешности измерений массы, %: - при автоматическом измерении плотности, - при ручном вводе плотности. | ±0,25 ±0,15 | ±0,40 ±0,15 |
| Примечания: В таблице приведены метрологические характеристики системы без учета погрешности меры вместимости. *Диапазон измерений уровня определяется исполнением применяемого измерительного прибора и выбранным значением допускаемой погрешности измерений уровня и объема, указанных в таблице 3. ** В зависимости от выбранного уровнемера. *** Диапазон измерений давления определяется исполнением применяемого измерительного прибора, высоты его монтажа на резервуаре и выбранным значением допускаемой погрешности измерений средней плотности указанной в таблице 2. **** В зависимости от выбранного датчика давления. ***** в зависимости от выбранного датчика измерения температуры продукта. | ||
| Исполнение системы | Tankvision box | Tankvision Professional |
| Тип вычислителя | Tankvision NXA820 | Tankvision Professional NXA85 |
| Количество резервуаров, шт | от 1 до 250 | от 1 до 500 |
| Возможность резервирования | да | да (горячее резервирование) |
| Расположение программного обеспечения | встроенное в преобразователь | устанавливаемое на компьютер |
| Протоколы передачи данных | Modbus, WM550, BMP, M/S, Ethernet, TCP/IP, "OPC-сервер" Moc | L&G, Tankway, GPE BPM, TRL/2 bus-RS232, Modbus-TCP, Serial RS-232 |
| Параметры электропитание: напряжение постоянного тока, В напряжение переменного тока, В другие варианты | от 10,4 до 48 от 90 до 253 по запросу | |
| Пределы допускаемой относительной погрешности вычислителя, % | ±0,01 | ±0,01 |
| Температура окружающего воздуха, °С | от -60 до +65 | |
| Средний срок службы, лет | 20 | |
Таблица 4
| Наименование | Количество | Примечание |
| Система измерительная Tankvision для резервуаров | 1 шт. | В соответствии с заказом |
| Комплект ЗИП | 1 шт. | |
| Комплект вспомогательных принадлежностей | 1 шт. | |
| Компакт - диск с сервисной программой FieldCare | 1 шт. | |
| Компакт - диск с сервисной программой DeviceCare | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Формуляр | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 208-009-2017 «ГСИ. Система измерительная Tankvision для резервуаров. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.04.2017 г. Основные средства поверки:
- рулетка измерительная металлическая Р20Н2Г 2-го класса точности по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 46391-11), компарированная по измерительной ленте третьего разряда по МИ 1780-87;
- плотномеры портативные DM-230.^ и DM-230.2А (регистрационный номер в Федеральном информационном фонде 51123-12);
- термометры электронные ExT-01 (регистрационный номер в Федеральном информационном фонде 44307-10);
3
- ареометр по ГОСТ 18481-81, диапазон измерений от 650 до 1070 кг/м (для нефти)/ от 650 до 2000 кг/м3 (общего назначения), допускаемая погрешность ±0,5 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 8.595-2010 ГСИ. Плотность и объем нефти. Таблицы коэффициентов пересчета плотности и массы
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
ТУ 4250-001-14270803-16 Система измерительная Tankvision для резервуаров. Технические условия
