| Номер в госреестре | 67825-17 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | КОНТУР-1 |
| Изготовитель | ООО "Молния", г.Белгород |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «КОНТУР-1» (далее по тексту - комплексы) предназначены для воспроизведений действующего значения напряжения и силы переменного тока, а также для измерений действующего значения напряжения переменного тока.
Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы используются для проведения работ по электромагнитной диагностике состояния заземляющих устройств.
Комплексы функционально состоят из трех основных составных частей: генератора МБ 1000, измерителя напряжения МБ 1000 и регистратора МБ 1000. Генератор МБ 1000 предназначен для создания в объекте испытаний напряжения и силы переменного тока заданной частоты, а также для измерения действующего значения напряжения и силы переменного тока. Измеритель напряжения МБ1000 предназначен для измерения действующего значения напряжения переменного тока на объекте испытаний на заданной частоте и в диапазонах частот работы генератора. Регистратор МБ1000 предназначен для определения в условных единицах наличия переменного магнитного поля.

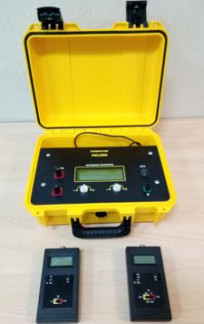

Внешний вид, место нанесения знака поверки и место пломбирования комплексов представлены на рисунке 1.
Место нанесения знака поверки
Место пломбирования от несанкционированного доступа
й В
Рисунок 1 - Внешний вид и место пломбирования комплексов
Комплексы имеют встроенное программное обеспечение (далее по тексту - ПО). Характеристики встроенного ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция комплексов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию, т.к. отсутствует программно-аппаратный интерфейс связи.
Таблица 1 - Идентификационные данные встроенного ПО комплексов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МБ 1000 |
| Номер версии (идентификационный номер ПО) | не ниже 8.02 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики комплексов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики комплексов
| Наименование характеристики | Значение |
| Значения частоты переменного тока, при воспроизведении действующего значения напряжения и силы переменного тока, Гц | 57±1 263±2 523±3 993±3 |
| Диапазоны воспроизведений действующего значения напряжения переменного тока в режиме холостого хода (входное сопротивление нагрузки не менее 1 МОм), В - 1 диапазон - 2 диапазон | от 0,5 до 15 от 5 до 45 |
| Пределы допускаемой относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода, % | ±4 |
| Диапазоны воспроизведений действующего значения силы переменного тока в режиме нагрузки: - 1 диапазон (при нагрузке 0,5 Ом ± 1 %,) А - 2 диапазон (при нагрузке 39 Ом), мА | от 0,5 до 8 от 50 до 1000 |
| Пределы допускаемой относительной погрешности воспроизведений действующего значения силы переменного тока в режиме нагрузки, % | ±4 |
| Полоса пропускания измеряемого действующего значения напряжения переменного тока по уровню минус 3 дБ, Гц | 57±0,5 263+2,0 523+3,0 |
| Диапазоны измерений действующего значения напряжения переменного тока: - 1 диапазон, мВ - 2 диапазон, мВ - 3 диапазон, В - 4 диапазон, В | от 10 до 99 от 100 до 999 от 1 до 9,99 от 10 до 100 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений действующего значения напряжения переменного тока, % | ±4 |
| Напряжение питания от сети переменного тока с частотой 50 Гц, В | 220±22 |
| Потребляемая электрическая мощность, В-А, не более | 130 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: - генератор МБ 1000 - измеритель напряжения МБ 1000 - регистратор МБ 1000 | 360 х 300 х 165 155 х 90 х 40 155 х 90 х 40 |
| Масса, кг, не более: - генератор МБ 1000 - измеритель напряжения МБ 1000 - регистратор МБ 1000 | 8,0 0,5 0,5 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +35 80 от 84 до 106 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность комплексов представлена в таблице 3
Таблица 3 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Г енератор МБ 1000 | К1.100.000.000 | 1 шт. |
| Измеритель напряжения МБ 1000 | К1.200.000.000 | 1 шт. |
| Регистратор МБ 1000 | К1.300.000.000 | 1 шт. |
| Кабель измерительный | К1.210.000.000 | 1 шт. |
| Датчик напряженности магнитного поля | К1.310.000.000 | 1 шт. |
| Ручка - держатель | К1.330.000.000 | 1 шт. |
| Кабель соединительный | К1.340.000.000 | 1 шт. |
| Зажим МБ 1000 | К1.400.000.000 | 2 шт. |
| Провода подключения | К1.500.000.000 | 2 шт. |
| Руководство по эксплуатации | К1.000.000.000 РЭ | 1 экз. |
| Паспорт | К1.000.000.000 ПС | 1 экз. |
осуществляется по документу К1.000.000.000 РЭ «Комплексы измерительные «КОНТУР-1». Руководство по эксплуатации. Раздел 6. Методика поверки», утвержденному ООО «ИЦРМ»
17.03.2017 г.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Амперметр Д5017 | 5924-77 |
| Вольтметр универсальный В7-38 | 8730-82 |
| Генератор сигналов низкочастотный Г3-123 | 11189-88 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ-26.51.43-001-03801675-2016 Комплексы измерительные «КОНТУР-1». Технические условия
