| Номер в госреестре | 67828-17 |
| Наименование СИ | Установки автоматизированные налива нефтепродуктов в автоцистерны |
| Обозначение типа СИ | АСН-ВН |
| Изготовитель | ООО "Торговый Дом "АЗС Оборудование", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматизированные налива нефтепродуктов в автоцистерны АСН-ВН (далее - ИУ) предназначены для измерений объема и массы светлых нефтепродуктов (далее -нефтепродукт) отпускаемых при верхнем дозированном автоматизированном наливе.
Принцип действия ИУ основан на получении результатов измерений, с помощью средства измерений (СИ), о количестве (массе и объеме) нефтепродукта (далее - измерительная информация), проходящего через ИУ, обработке результатов, преобразовании, индикации и регистрации измерительной информации.
ИУ состоят из:
- гидравлического блока, состоящего из каркаса, лестницы и перекидного трапа, стояка верхнего налива с наливным наконечником, обратного клапана СЕНС DN80 PN25 производства ООО НПП «Сенсор», счетчика-расходомера массового «ЭМИС-МАСС 260» (регистрационный номер 42953-15), исполнения ЭМИС-МАСС 260-Ех-080-ИЖ-1,6-100-220-0,15-ГП, насоса КМН 100-80-160, запорных и регулирующие устройств, фильтра-газоотделителя ГУ-100-1,6-500, производства ГК «НОВЫЕ ТЕХНОЛОГИИ»;
- блока управления - устройства отсчетного Топаз 106К1Е-12301/00002, производства ООО «Топаз-сервис».
Счетчик-расходомер массовый «ЭМИС-МАСС 260» предназначен для измерений количества нефтепродукта. Устройство отсчетное Топаз 106К1Е-12301/00002, предназначено для сбора, обработки, передачи, измерительной информации и управлении работой ИУ.
Все СИ входящие в состав установок имеют взрывобезопасное исполнение.

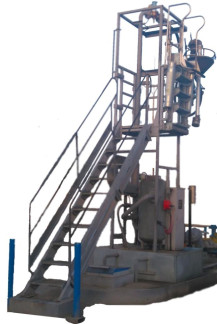

Общий вид ИУ показан на рисунке 1.
\ /
Для предотвращения несанкционированного изменения метрологических характеристик ИУ предусмотрено пломбирование с нанесением знака поверки счетчиков-расходомеров массовых «ЭМИС-МАСС 260», входящих в состав ИУ, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 3002-2006, и устройств отсчетных Топаз 106К1Е-12301/00002, как показано на рисунке 2.
Пломба для нанесения знака поверки
Рисунок 2 - Схема пломбировки устройства отсчетного Топаз 106К1Е-12301/00002
ИУ имеет встроенное программное обеспечение (ПО), которое подразделяется на:
- метрологически значимую часть ПО, используемую для: обработки, передачи и представления измерительной информации, обеспечения безопасности и управления ИУ, к которому относится ПО «Топаз», устанавливается в памяти устройств отсчетных «Топаз-106К1Е-12301/00002». В процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
- метрологически не значимую часть ПО, используемую для: сбора измерительной информации, ее визуализации, накопления и хранения архива, формирования отчетных документов, осуществления информационного обмена ИУ с внешними информационными системами, к которому относится ПО «CitectSCADA», «ORACLE» и др., устанавливается в памяти АРМ.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Топаз |
| Номер версии (идентификационный номер) ПО | не ниже 501 |
| Цифровой идентификатор ПО | -* |
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| 1 | 2 |
| Диапазон измерений массового (объемного) расхода, т/ч (м3/ч) | от 9,5 до 105 (от 10 до 90) |
| Минимальная доза отпускаемых нефтепродуктов, кг (дм3) | 1222 (2000) |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р50.2.077 - 2014.
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерений, %: - массы нефтепродуктов - объема нефтепродуктов | ±0,25 ±0,35 |
| Вязкость нефтепродуктов, мм2/с (сСт) | от 0,4 до 30 |
| Плотность нефтепродуктов, кг/м3 | от 611 до 1164 |
| Температура наливаемых нефтепродуктов, °С | от -40 до +45 |
| Рабочее давление, МПа, не более | 0,6 |
| Диапазон показаний электронного сумматора, кг (дм3) | от 0 до 999 999 999,99 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Количество стояков налива | 1 |
| Параметры электрического питания от сети переменного тока: - напряжение, В: | от 187 до 242 |
| - частота Гц | от 323 до 418 от 49 до 51 |
| Потребляемая мощность, В А, не более | 15,1 |
| Г абаритные размеры (Д х Ш х В), мм | 6250х1985х5800 |
| Масса, кг, не более | 1700 |
| Температура окружающей среды, °С | от -40 до +45 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 17000 |
| Маркировка взрывозащиты | II Gc IIBT3 X |
наносится на маркировочную табличку, крепящуюся снаружи на функциональные блоки ИУ в виде наклейки, на титульном листе в левом верхнем углу руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка автоматизированная налива нефтепродуктов в автоцистерны | АСН-ВН | 1 |
| Комплект эксплуатационной документации | - | 1 |
| Комплекс ЗИП | - | 1 |
| Методика поверки | МЦКЛ.0200.МП | 1 |
осуществляется по документу МЦКЛ.0200.МП «Установки автоматизированные налива нефтепродуктов в автоцистерны АСН-ВН. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
20.03.2017 г.
Основные средства поверки:
- рабочий эталон единицы массы (объема) жидкости 1 разряда по ГОСТ 8.373-2012, (установка поверочная средств измерений объема и массы УПМ (исполнение УПМ 2000), регистрационный номер 45711-16, с пределами допускаемой относительной погрешности измерений массы (объема) не более ±0,04 % (±0,05 %));
- термометр электронный «ЕхТ-01» (модификация «ЕхТ-01/1»), регистрационный номер 45711-16, диапазон измерений от минус 40 до плюс 130 оС с пределами допускаемой основной абсолютной погрешности ±0,1 °С и пределами допускаемой дополнительной погрешности не более половины предела допускаемой основной погрешности на каждые 10 оС изменения температуры окружающей среды;
- плотномер ПЛОТ (модификации ПЛОТ-3Б-1П, исполнение А), регистрационный номер 20270-10, с диапазоном измерений плотности от 690 до1010 кг/м3 и пределами допускаемой абсолютной погрешности измерений плотности ± 0,3 кг/м , с диапазоном измерений температуры от минус 40 до плюс 60 °С и пределами допускаемой абсолютной погрешности измерений температуры ± 0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИУ, на пломбы счетчиков-расходомеров массовых «ЭМИС-МАСС 260», входящих в состав ИУ, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 3002-2006, и пломбу устройств отсчетных Топаз 106К1Е-12301/00002, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.373-2012 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) нефти и нефтепродуктов.
ТУ 3689-001-09040165-2015 «Установки автоматизированные налива нефтепродуктов в автоцистерны АСН-ВН. Технические условия».
| Зарегистрировано поверок | 1300 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
