| Номер в госреестре | 67831-17 |
| Наименование СИ | Счетчики холодной и горячей воды универсальные |
| Обозначение типа СИ | ЭКО НОМ СВ-15 |
| Изготовитель | ООО "ДЮКС", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Принцип работы счетчиков холодной и горячей воды универсальных ЭКО НОМ СВ-15 основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего объема воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Конструктивно счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 состоят из корпуса с защитной сеткой, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, последняя связана с масштабирующим редуктором и отсчетным механизмом. Герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика.
Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м . Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 выпускаются в следующих модификациях ЭКО НОМ СВ-15-110, ЭКО НОМ СВ-15-110-И, ЭКО НОМ СВ-15-110(+), ЭКО НОМ СВ-15-110-И(+), ЭКО НОМ СВ-15-80-И, ЭКО НОМ СВ-15-80, ЭКО НОМ СВ-15-80-и(+), ЭКО НОМ СВ-15-80-И(+) - отличаются габаритными размерами монтажной части (80 и 110 мм) и счетного механизма (конкретные показатели указаны в таблице 1),
Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 могут снабжаться импульсным выходом, использующим в своем составе геркон, для дистанционной передачи низкочастотных импульсов с весом импульса от 0,001 до 100 (м3/имп.), при этом в обозначении счётчика используется буква И.
Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 с длиной монтажной части 80 мм имеют в составе обозначения (80), с длиной монтажной части 110 мм имеют в составе обозначения (110).
Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15 с увеличенными размерами счетного механизма включают в состав обозначения знак (+).

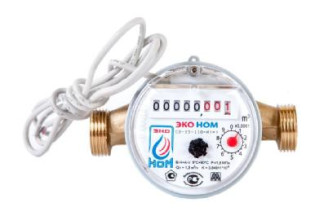

Общий вид счетчиков холодной и горячей воды универсальные ЭКО НОМ СВ-15 представлен на рисунке 1.
Пломбирование счетчиков холодной и горячей воды универсальных ЭКО НОМ СВ-15 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной сквозь пластмассовое кольцо, соединяющее измерительную камеру и счетный механизм. Место пломбировки счетчиков и горячей воды универсальных ЭКО НОМ СВ-15 представлено на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| ЭКО НОМ СВ-15-110 ЭКО НОМ СВ-15-110(+) ЭКО НОМ СВ-15-110-И ЭКО НОМ СВ-15-110-И(+) ЭКО НОМ СВ-15-80 ЭКО НОМ СВ-15-80(+) ЭКО НОМ СВ-15-80-И ЭКО НОМ СВ-15-80-И(+) | |
| Наименьший расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,03 0,06 |
| Переходный расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,12 0,15 |
| Номинальный расход воды, м3/ч | 1,5 |
| Наибольший расход воды, м3/ч | 3 |
| Порог чувствительности, м3/ч | 0,015 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего | ±5 ±2 |
Таблица 2 - Основные технические характеристики
| Значение ха | рактеристики | |
| ЭКО НОМ СВ-15-110 | ЭКО НОМ СВ-15-110(+) | |
| Наименование характеристики | ЭКО НОМ СВ-15-110-И | ЭКО НОМ СВ-15-110-И(+) |
| ЭКО НОМ СВ-15-80 | ЭКО НОМ СВ-15-80(+) | |
| ЭКО НОМ СВ-15-80-И | ЭКО НОМ СВ-15-80-И(+) | |
| 1 | 2 | 3 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 вода сетевая по СНиП 41-02-2003 | |
| Номинальный диаметр | DN 15 | |
| Температура измеряемой среды, °С | от +5 до +90 | |
| Давление измеряемой среды, МПа (кгс/см ), не более | 1,6 (16) | |
| Потеря давления, МПа (кгс/см2), не более | 0,1 (1,0) | |
| Вес одного импульса, л/имп (м3/имп) | 10 (0,01) | |
| Емкость указателя счетного механизма, м3 | 99999,999 | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Масса, кг, не более | 0,45 | |
| Габаритные размеры, мм, не более: - длина | 110 (80*) | 110 (80*) |
| - высота | 70 | 75 |
| - ширина | 70 | 75 |
| 1 | 2 | 3 |
| Условия эксплуатации: | ||
| - температура окружающего | ||
| воздуха, ° С | от +5 до +50 | |
| - относительная влажность | ||
| окружающего воздуха, % | до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 110000 | |
| Примечания: * - в зависимости от исполнения монтажной части | ||
наносится на лицевую часть счетного механизма счетчика холодной и горячей воды универсальных ЭКО НОМ СВ-15 флексографическим способом в верхний левый угол титульного листа паспорта типографским способом.
Таблица 3 - Комплектность счетчиков холодной и горячей воды универсальных ЭКО НОМ СВ-15
| Наименование | Количество |
| Счетчик холодной и горячей воды универсальный ЭКО НОМ СВ-15 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Монтажный комплект (поставляется по заказу) | 1 комп. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство
о поверке счетчиков холодной и горячей воды универсальные ЭКО НОМ СВ-15, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ТУ 4213-005-17666192-2016 Счетчики холодной и горячей воды универсальные ЭКО НОМ СВ-15. Технические условия
ГОСТ 8.374-2013 Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
