| Номер в госреестре | 67833-17 |
| Наименование СИ | Машины испытательные электромеханические |
| Обозначение типа СИ | серии Eurotest |
| Изготовитель | "S.A.E. IBERTEST", Испания |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные электромеханические серии Eurotest (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие, изгиб и других видов физико-механических испытаний.
Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Машины состоят из испытательной рамы с двумя или одним приводами шариковинтовых пар, направляющих колонн, подвижной и неподвижной траверсы (тяги), основания, датчика силы, датчика перемещения подвижной траверсы, системы управления и сбора данных. Машины могут выпускаться в одно-, двух, трех- и четырехзонном исполнении.
Испытываемый образец размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе (тяге). Датчик перемещения связан с подвижной траверсой (тягой) или захватом и измеряет перемещение. Сигналы от датчиков силы и перемещения поступают в систему управления и сбора данных.
Машины по заказу могут поставляться с несколькими датчиками силы. Датчики могут быть сменными, то есть устанавливаются вместо основного, либо устанавливаются последовательно в одной цепи нагружения с основным, либо работать одновременно с основным датчиком.
Система управления и сбора данных предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения подвижной траверсы и деформации на внешние устройства и укомплектована панелью для ввода и отображения информации. Также система управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.
Машины могут быть укомплектованы одним или несколькими датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.
Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (электронные штангенциркули, микрометры и т.д.).
Машины могут применяться для статистических, квазистатических, усталостных испытаний и испытаний на длительную прочность, ползучесть и релаксацию.
Выпускаются следующие модификации машин: Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200; Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500; Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3;Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50; Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10.
Выпускаемые модификации машин различаются внешним видом, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазонами измерений силы и перемещениями траверсы.
Модификации Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200 выполнены в напольном исполнении.
Модификации Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500 могут быть выполнены в напольном или настольном исполнении с центральным шпинделем (приводом).
Модификации Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3; Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50 выполнены в настольном исполнении.
Модификации Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10 выполнены в настольном исполнении с одной или двумя колоннами.

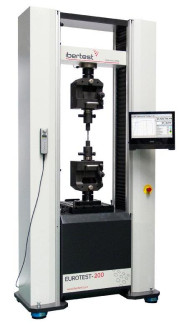

Общий вид машин приведён на рисунках 1 - 4.
Программное обеспечение «Wintest» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Wintest |
| Номер версии (идентификационный номер ПО), не ниже | 2.14.09 |
| Цифровой идентификатор ПО | f3fd6509 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | Eurotest C-50 | Eurotest C-100 | Eurotest C-150 | Eurotest C-200 | Eurotest C-250 | Eurotest C-300 |
| Наибольший предел измерений силы, кН | 50 | 100 | 150 | 200 | 250 | 300 |
| Пределы допускаемой относительной погрешности измерений силы: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений, % - в диапазоне св.1 до 100 % от наибольшего предела измерений, % | ±1,0 ±0,5 | |||||
| Наименование характеристики | Значение |
| Модификация | Eurotest Eurotest Eurotest Eurotest Eurotest Eurotest C-50 C-100 C-150 C-200 C-250 C-300 |
| Наибольший предел измерений перемещения подвижной траверсы, мм | 1300 |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 10,0 мм включ. - в диапазоне св. 10 мм до наибольшего предела измерений | ±1 ,0 ±0,5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Eurotest C-400 | Eurotest C-500 | Eurotest C-600 | Eurotest C-1000 | Eurotest C-1200 |
| Наибольший предел измерений силы, кН | 400 | 500 | 600 | 1000 | 1200 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | ||||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 1400 | 1800 | |||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 10,0 мм включ. - в диапазоне св. 10 мм до наибольшего предела измерений | ±1 ,0 ±0,5 | ||||
| Наименование характеристики | Значение | ||||
| Модификация | Eurotest T-0.1 | Eurotest T-0.3 | Eurotest T-0.5 | Eurotest T-1 | Eurotest T-3 |
| Наибольший предел измерений силы, кН | 0,1 | 0,3 | 0,5 | 1,0 | 3,0 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | ||||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 1200 | ||||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 10,0 мм включ. - в диапазоне св. 10 мм до наибольшего предела измерений | ±1,0 ±0,5 | ||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Eurotest T-5 | Eurotest T-10 | Eurotest T-20 | Eurotest T-30 | Eurotest T-50 |
| Наибольший предел измерений силы, кН | 5 | 10 | 20 | 30 | 50 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | ||||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 1200 | 1100 | |||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 | ||||
| Наименование характеристики | Значение |
| Модификация | Eurotest Eurotest Eurotest Eurotest Eurotest T-5 T-10 T-20 T-30 T-50 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 10,0 мм включ. - в диапазоне св. 10 мм до наибольшего предела измерений | ±1,0 ±0,5 |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | Eurotest IBTH-1 | Eurotest IBTH-3 | Eurotest IBTH-5 | Eurotest IBTH-10 |
| Наибольший предел измерений силы, кН | 1 | 3 | 5 | 10 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | |||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 1200 | |||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы: - в диапазоне от 1 до 10 мм включ. % - в диапазоне св. 10 мм до наибольшего предела измерений, % | ±1,0 ±0,5 | |||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | Eurotest Creep-5 | Eurotest Creep-10 | Eurotest Creep-20 | Eurotest Creep-30 |
| Наибольший предел измерений силы, кН | 5 | 10 | 20 | 30 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | |||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 180 | |||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 | |||
| Наименование характеристики | Значение | |||
| Модификация | Eurotest Creep-5 | Eurotest Creep-10 | Eurotest Creep-20 | Eurotest Creep-30 |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 1,8 мм включ. - в диапазоне св. 1,8 мм до наибольшего предела измерений | ±1,0 ±0,5 | |||
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | Eurotest Creep-50 | Eurotest Creep-100 | Eurotest Creep-200 | Eurotest Creep-300 | Eurotest Creep-400 | Eurotest Creep-500 |
| Наибольший предел измерений силы, кН | 50 | 100 | 200 | 300 | 400 | 500 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений - в диапазоне св.1 до 100 % от наибольшего предела измерений | ±1,0 ±0,5 | |||||
| Наибольший предел измерений перемещения подвижной траверсы, мм | 180 | |||||
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм | ±3 | |||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 1,8 мм включ. - в диапазоне св. 1,8 мм до наибольшего предела измерений | ±1,0 ±0,5 | |||||
Таблица 9 - Основные технические характеристики
| Модификация | Наименование характеристики / Значение | ||
| Г абаритные размеры (ВхШ*Г), мм, не более | Масса, кг, не более | Высота рабочего пространства, мм, не более | |
| Eurotest С-50 | 2450x1020x700 | 875 | 1350 |
| Eurotest С-100 | 2450x1020x700 | 875 | 1350 |
| Eurotest С-150 | 2450x1020x700 | 1100 | 1350 |
| Модификация | Наименование характеристики / Значение | ||
| Г абаритные размеры (ВхШ*Г), мм, не более | Масса, кг, не более | Высота рабочего пространства, мм, не более | |
| Eurotest С-200 | 2450x1020x700 | 1100 | 1350 |
| Eurotest С-250 | 2525x1220x700 | 1460 | 1350 |
| Eurotest С-300 | 2525x1220x700 | 1460 | 1350 |
| Eurotest С-400 | 2650x1550x700 | 3200 | 1400 |
| Eurotest C-500 | 2650x1550x700 | 3200 | 1400 |
| Eurotest C-600 | 2650x1550x700 | 3200 | 1400 |
| Eurotest C-1000 | 4050x1800x1360 | 9800 | 1800 |
| Eurotest C-1200 | 4050x1800x1360 | 9800 | 1800 |
| Eurotest T-0.1 | 1980x840x580 | 190 | 1200 |
| Eurotest T-0.3 | 1980x840x580 | 190 | 1200 |
| Eurotest T-0.5 | 1980x840x580 | 190 | 1200 |
| Eurotest T-1 | 1980x840x580 | 190 | 1200 |
| Eurotest T-3 | 1980x840x580 | 190 | 1200 |
| Eurotest T-5 | 1980x840x580 | 190 | 1200 |
| Eurotest T-10 | 1980x840x580 | 190 | 1200 |
| Eurotest T-20 | 1980x840x580 | 190 | 1200 |
| Eurotest T-30 | 1930x880x580 | 360 | 1100 |
| Eurotest T-50 | 1930x880x580 | 360 | 1100 |
| Eurotest IBTH-1 | 1677x300x390 | 56 | 1200 |
| Eurotest IBTH-3 | 1677x300x390 | 56 | 1200 |
| Eurotest IBTH-5 | 1677x300x390 | 56 | 1200 |
| Eurotest IBTH-10 | 1726x240x640 | 105 | 1200 |
| Eurotest Creep-5 | 2200x710x540 | 600 | 1000 |
| Eurotest Creep-10 | 2200x710x540 | 600 | 1000 |
| Eurotest Creep-20 | 2200x710x540 | 600 | 1000 |
| Eurotest Creep-30 | 2200x710x540 | 600 | 1000 |
| Eurotest Creep-50 | 2350x710x540 | 750 | 1000 |
| Eurotest Creep-100 | 2425x750x600 | 800 | 1000 |
| Eurotest Creep-200 | 2600x750x600 | 1000 | 1000 |
| Eurotest Creep-300 | 2700x800x750 | 1200 | 1000 |
| Eurotest Creep-400 | 2900x890x750 | 1500 | 1000 |
| Eurotest Creep-500 | 2900x890x750 | 1500 | 1000 |
| Наименование характеристики | Значение | |
| Модификация | Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200; Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500 | Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3; Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50; Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380+15 % 380 -10 % 50±1 | 220+15 % 220 -10 % 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +5 до +40 от 5 до 85 | |
| Средний срок службы, лет | 20 | |
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная электромеханическая серии Eurotest | - | 1 шт. |
| Персональный компьютер типа IBM/PC | - | по заказу |
| Приборы для измерений продольной и поперечной деформации образца (экстензометры). | - | по заказу |
| Комплект захватов или приспособлений для испытаний на растяжение | - | по заказу |
| Приспособления для испытаний на изгиб, сжатие, срез и других видов физико-механических испытаний. | - | по заказу |
| Измерители геометрических размеров | - | по заказу |
| Крио-, термо-, барокамеры, печи | - | по заказу |
| Приспособления для проведения испытаний | - | по заказу |
| Защитный экран | - | по заказу |
| Пульт управления | - | по заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 54-16 | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу МП АПМ 54-16 «Машины испытательные электромеханические серии Eurotest. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.01.2017 г. Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
- штангенрейсмас серии 609 (0 - 2000) мм, значение отсчета по нониусу 0,02 мм (рег. № 57300-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (110-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм Техническая документация «S.A.E. IBERTEST», Испания
