| Номер в госреестре | 67836-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- три цельносварных пояса полистовой сборки (РВС-400 (№ 1а, 2а, 3 а));
- четыре цельносварных пояса полистовой сборки (РВС-100, РВС-200);
- пять цельносварных поясов полистовой сборки (РВС-400 (№ 1, 2, 3, 4, 5, 6));
- шесть цельносварных поясов полистовой сборки (РВС-1000 (№ 27, 28, 29, 30, 31, 32, 33, 34, 42, 43));
- восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 11, 12), РВС-2000 (№ 25, 26, 37, 38), РВС-3000 (№ 7, 8, 11, 12, 13, 14, 17, 18, 19, 20, 21, 22, 41));
- девять цельносварных поясов полистовой сборки (РВС-3000 № 10);
- одиннадцать цельносварных поясов полистовой сборки (РВС-2000 № 36).
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 расположены в филиалах «Томмотская нефтебаза» АО «Саханефтегазсбыт».

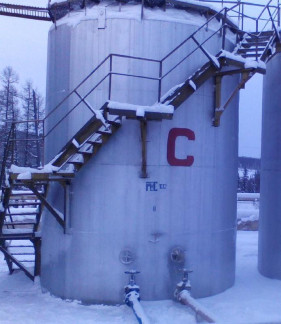

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5, 6.
Таблица 1
| Заводской номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-100 | |
| 8, 9, 10 | Нефтесклад, Республика Саха (Якутия), Алданский район, г. Томмот, ул. Магистральная 6 |
| Резервуары стальные вертикальные цилиндрические РВС-200 | |
| 4, 5, 6, 7 | Нефтесклад, Республика Саха (Якутия), Алданский район, г. Томмот, ул. Магистральная 6 |
| Резервуары стальные вертикальные цилиндрические РВС-400 | |
| 1, 2, 3, 4, 5, 6 | Парк, Республика Саха (Якутия), Алданский район, г. Томмот, п. Алексеевск, ул. Торговая |
| 1а, 2а, 3а | Нефтесклад, Республика Саха (Якутия), Алданский район, г. Томмот, ул. Магистральная 6 |
| 1 | 2 |
| Резервуары стальные вертикальные цилиндрические РВС-1000 | |
| 11, 12 | Нефтесклад, Республика Саха (Якутия), Алданский район, г. Томмот, ул. Магистральная 6 |
| 27, 28, 29, 30, 31, 32, 33, 34, 42, 43 | Парк, Республика Саха (Якутия), Алданский район, г. Томмот, п. Алексеевск, ул. Торговая |
| Резервуары стальные вертикальные цилиндрические РВС-2000 | |
| 25, 26, 36, 37, 38 | Парк, Республика Саха (Якутия), Алданский район, г. Томмот, п. Алексеевск, ул. Торговая |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 7, 8, 9, 10, 11, 12, 13, 14, 17, 18, 19, 20, 21, 22, 41 | Парк, Республика Саха (Якутия), Алданский район, г. Томмот, п. Алексеевск, ул. Торговая |
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РВС-100 | РВС-200 | РВС-400 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номинальная вместимость, м3 | 100 | 200 | 400 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| РВС-100 РВС-200 РВС-400 РВС-1000 РВС-2000 РВС-3000 | |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | от - 40 до + 40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический. | 3 | РВС-100 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 3 | РВС-100 |
| Г радуировочная таблица | 3 | |
| Резервуар стальной вертикальный цилиндрический. | 4 | РВС-200 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 4 | РВС-200 |
| Г радуировочная таблица | 4 | |
| Резервуар стальной вертикальный цилиндрический. | 9 | РВС-400 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 9 | РВС-400 |
| Г радуировочная таблица | 9 | |
| Резервуар стальной вертикальный цилиндрический. | 12 | РВС-1000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 12 | РВС-1000 |
| Г радуировочная таблица | 12 | |
| Резервуар стальной вертикальный цилиндрический. | 5 | РВС-2000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 5 | РВС-2000 |
| Г радуировочная таблица | 5 | |
| Резервуар стальной вертикальный цилиндрический. | 15 | РВС-3000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 15 | РВС-3000 |
| Г радуировочная таблица | 15 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р30Н2Г 2 класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м;
- рулетка измерительная металлическая типа Р Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
