| Номер в госреестре | 67839-17 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | серии КИВИ-7200 |
| Изготовитель | Общество с ограниченной ответственностью "КивиТех" (ООО "КивиТех"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические серии КИВИ-7200 (далее по тексту - рефлектометры) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Прибор оборудован рядом портов:
- измерительный порт рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности (дополнительная опция);
- порт источника оптического излучения (совмещен с измерительным портом рефлектометра).
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного и модулированного оптического излучения.
Рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели.
Рефлектометры выпускаются в следующих модификациях: КИВИ-7211, КИВИ-7212, КИВИ-7213, КИВИ-7214, КИВИ-7221, КИВИ-7222, КИВИ-7231, КИВИ-7232, КИВИ-7233, КИВИ-7234, которые отличаются динамическим диапазоном и рабочими длинами волн.

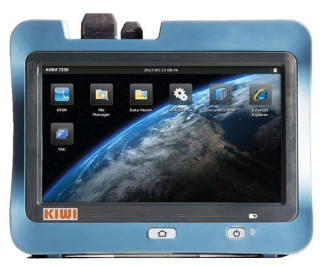

Общий вид рефлектометров оптических серии КИВИ-7200 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место установки лейбла пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО располагается в аппаратной части рефлектометров. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометров исключен конструктивно. В целях предотвращения вскрытия корпуса рефлектометров произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей рефлектометра может производиться только в аккредитованных сервис-центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OTDR.exe |
| Номер версии (идентификационный номер) ПО | 1.1 и выше |
| Цифровой идентификатор ПО | - |
приведены в таблицах 2 - 5.
| Модификация рефлектометра оптического КИВИ-7210 | КИВИ-7211 | КИВИ-7212 | КИВИ-7213 | КИВИ-7214 |
| Тип волокна | Одномодовое 9 /125 мкм | |||
| Рабочие длины волн, нм | 1310±20/1550±20 | 1310±20/1550±20 | 1310±20/1550±20; 1625±10 (с фильтром) | 1310±20/1550±20; 1625±10 |
| Уровень выходной мощности оптического излучения в непрерывном режиме, дБм*, не менее | -11,5 / -11,5 | -11,5 / -11,5 | -11,5 / -11,5 / -11,5 | -11,5 / -11,5 / -11,5 |
| Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более | ±0,05 | |||
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)**, дБ | 27/26 | 28/26 | 28/26/26 | 28/26/26 |
| Мертвая зона при измерении, м - ослабления - положения неоднородности | 10,0/10,0 2,5/2,5 | 4,0/4,0 1,0/1,0 | 4,0/4,0/4,0 1,0/1,0/1,0 | 4,0/4,0/4,0 1,0/1,0/1,0 |
| Длительность зондирующих импульсов, нс | 5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||
| Диапазоны измеряемых длин, км | от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 | от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,05 | |||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ±(0,75+5 10"5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м | |||
| Примечания: * Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт. ** Здесь и далее динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. | ||||
| Модификация рефлектометров оптических КИВИ-7220 и КИВИ-7230 | КИВИ-7221 | КИВИ-7222 | КИВИ-7231 | КИВИ-7232 | КИВИ-7233 | КИВИ-7234 |
| Тип волокна | Одномодовое 9/125 мкм | |||||
| Рабочие длины волн, нм | 1310±20/1550±20 | 1310±20/1550±20; 1625±10 (с фильтром) | 1310±20/1550±20 | 1310±20/1550±20; 1625±10 (с фильтром) | 1310±20/1550±20; 1625±10 | 1310±20/1550±20; 1650±5 (с фильтром) |
| Уровень выходной мощности оптического излучения в непрерывном режиме, дБм, не менее | -6,0 / -6,0 | -6,0 / -6,0 / -6,0 | -2,5 / -2,5 | -2,5 / -2,5 / -2,5 | -2,5 / -2,5 / -2,5 | -2,5 / -2,5 / -2,5 |
| Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более | ±0,05 | |||||
| Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс), дБ | 34/33 | 34/33/33 | 37/36 | 37/36/37 | 37/36/37 | 37/36/37 |
| Мертвая зона при измерении, м - ослабления - положения неоднородности | 4,0/4,0 0,7/0,7 | 4,0/4,0 /4,0 0,7/0,7/0,7 | 3,5/3,5 0,5/0,5 | 3,5/3,5/3,5 0,5/0,5/0,5 | 3,5/3,5/3,5 0,5/0,5/0,5 | 3,5/3,5/3,5 0,5/0,5/0,5 |
| Длительность зондирующих импульсов, нс | 3; 5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||||
| Диапазоны измеряемых длин, км | от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00 | от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00; от 0 до 400,00 | ||||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ | ±0,03 | |||||
| Пределы допускаемой абсолютной погрешности измерений длины, м | DL = ±(0,75+2,5- 10-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||
| Наименование характеристики | Значение |
| Длины волн градуировки, нм | 850, 1300, 1310, 1490, 1550, 1625 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -50 до +27 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ± (03 * Т) • |
| Примечание: * Здесь и далее А обозначает измеренное значение мощности в нВт: A = ю0,1Р+6, где P - измеренное значение уровня средней мощности в дБм | |
Таблица 5 - Основные технические характеристики рефлектометров
| Наименование характеристики | Значение |
| Электропитание осуществляется от сети переменного | |
| тока через блок питания: | |
| - напряжением, В | 220±20 |
| - частотой, Гц | 55±5 |
| Габаритные размеры, мм, не более | |
| - высота | 166 |
| - ширина | 200 |
| - глубина | 68 |
| Масса (включая батарею), кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность воздуха (без конденсата), | |
| %, не более | 95 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса рефлектометра методом наклеивания этикетки.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Рефлектометр оптический серии КИВИ-72001 | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Примечание: 1 Модель указывается при заказе | |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Г осударственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
1 Г осударственный рабочий эталон единицы средней мощности оптического излучения в
11 2
волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Основные метрологические характеристики:
11 2
Диапазон измеряемой средней мощности оптического излучения: от 10 до 10 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников): 632,8; от 840,0 до 860,0; 1064,0; от 1300,0 до 1320,0; от 1540,0 до 1560,0; от 1485,0 до 1495,0; от 1620,0 до 1630,0 нм. Пределы допускаемой относительной погрешности измерений средней мощности
11 3
оптического излучения на длинах волн градуировки в диапазоне от 10 до 210 включительно: ±2,5 %; в диапазоне от 10- до 10- Вт включительно: ±3,5 %. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5,0 %.
2 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 600,00 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ±(0,15+5 10-6L) м, где L - воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения: от 0,5 до 40,0 дБ; пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения: ±0,015А, где А - измеряемое ослабление, дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометра.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим серии КИВИ-7200
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
