Государственный реестр средств измерений

Гигрометры ИВА-10М, 67840-17

67840-17
Гигрометры ИВА-10М (далее - гигрометры) предназначены для измерений температуры точки росы (инея) и избыточного давления неагрессивных газов.
Карточка СИ
Номер в госреестре 67840-17
Наименование СИ Гигрометры
Обозначение типа СИ ИВА-10М
Изготовитель Общество с ограниченной ответственностью Научно-производственная компания "МИКРОФОР" (ООО НПК "МИКРОФОР"), г. Москва, Зеленоград
Год регистрации 2017
Срок свидетельства 19.06.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Гигрометры ИВА-10М (далее - гигрометры) предназначены для измерений температуры точки росы (инея) и избыточного давления неагрессивных газов.

Описание

Гигрометр ИВА-10М представляет собой автоматический, цифровой, многофункциональный, автономный прибор непрерывного действия.

В гигрометре для измерения температуры точки росы (инея) используется сорбционноемкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от парциального давления водяного пара в анализируемом газе. Для измерения избыточного давления используется тензорезистивный чувствительный элемент

В состав гигрометра входят пробоотборное устройство и электронный блок управления/ индикации, установленные в ударопрочный герметичный корпус.

Пробоотборное устройство включает пневматическую схему, обеспечивающую регулирование расхода газа через измерительную камеру в широком диапазоне входных давлений и измерительные преобразователи температуры точки росы (инея) и избыточного давления.

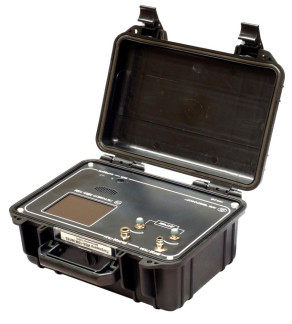

Общий вид гигрометра и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение

Гигрометр ИВА-10М работает под управлением программного обеспечения (ПО) ИВА-10.

Программное обеспечение представляет собой набор взаимосвязанных модулей и выполняет следующие функции:

-    управляет работой гигрометра;

-    осуществляет связь, опрос и прием информации с подключенных к нему измерительных преобразователей;

-    выводит на индикатор гигрометра результаты измерений;

-    устанавливает период измерений и индикации;

-    осуществляет диагностику состояния прибора;

-    хранит в энергонезависимой памяти, измеренные значения.

Метрологически значимой частью программного обеспечения является все ПО.

Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

ЦАРЯ.2772.010 ПО

Номер версии (идентификационный номер) ПО

1.02

Цифровой идентификатор ПО

0x01AF04252C0ED52BF936CBF59069086D32E55F

A967D55B513B8D27EDE4610561

Алгоритм вычисления цифрового идентификатора

по ГОСТ Р 34.11-2012

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений:

-    температуры точки росы (инея)*, °С

-    избыточного давления, бар

* в диапазоне измерений температуры точки росы (инея) от -60 до 0 °С включ. гигрометр выводит на индикатор значения влажности в единицах температуры точки инея;

в диапазоне измерений температуры точки росы (инея) св. 0 до +20 °С включ. гигрометр выводит на индикатор значения влажности в единицах температуры точки росы.

от -60 до +20 от 0 до 10

Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа +23 °С в диапазоне измерений от -60 °С точки инея до +20 °С точки росы, °С, не более

±2

Пределы допускаемой основной абсолютной погрешности измерений избыточного давления*, не более, бар

* после выполнения установки «0»;

** Р - измеренное значение избыточного давления в бар.

±(0,05+0,02Р**)

Пределы дополнительной погрешности измерений избыточного давления, вызванной изменением температуры измеряемой среды от нормальных условий (от +20 до +23°С) соответствуют ±0,5 от основной допускаемой погрешности

Постоянная времени измерения температуры точки росы (инея), мин, не более

5

Рисунок 2 - Зависимость диапазона и абсолютной погрешности измерений температуры точки росы (инея) от температуры измеряемого газа

Зависимость диапазона и абсолютной погрешности измерений температуры точки росы (инея) от температуры измеряемого газа приведена на рисунке 2.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Потребляемый ток, мА, не более

350

Время непрерывной работы от полностью заряженного аккумулятора, ч, не менее

6

Г абаритные размеры гигрометра, мм, не более

-    длина

-    ширина

-    высота

270

130

210

Масса, кг, не более

3

Условия эксплуатации:

-    температура, °С

-    относительная влажность, %

-    атмосферное давление, кПа от 84 до 106

от -15 до +50

до 95 % при +35 °С и более низких температурах, без конденсации влаги от 84 до 106

Средняя наработка на отказ, ч, не менее

10 000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на переднюю панель корпуса гигрометра способом шелкографии и титульный лист руководства по эксплуатации печатным способом.

Таблица 4 - Комплектность гигрометра

Наименование

Обозначение

Количество

Гигрометр ИВА-10М

ЦАРЯ.2772.010

1 шт.

Замок быстроразъемного соединения с запиранием с полиэтиленовой трубкой диаметром 6 мм

1 шт.

Фитинг для полиэтиленовой трубки диаметром 6 мм с присоединением G1/8 с накидной гайкой

1 шт.

Быстроразъемное соединение для полиэтиленовой трубки диаметром 6 мм с присоединением G1/8

1 шт.

Входной фильтр для очистки газа, поступающего в гигрометр от пыли и аэрозолей

по согласованию с Заказчиком

Руководство по эксплуатации с методикой поверки

ЦАРЯ.2772.010 РЭ

1 экз.

Компакт-диск с программным обеспечением

1 шт.

Кабель для подключения к ПК

ЦАРЯ.3660.023

1 шт.

Зарядное устройство 5±0,2В, 1А

1 шт.

Поверка

осуществляется по документу ЦАРЯ.2772.010РЭ «Гигрометр ИВА-10М. Руководство по эксплуатации» раздел 8 «Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 19 апреля 2017 г.

Основные средства поверки:

-    генератор влажного газа образцовый «Родник-2», Госреестр № 6321-77;

-    генератор влажного газа образцовый «Полюс-1», Госреестр № 6333-77;

-    калибратор давления портативный Метран 502-ПКД-10П, Госреестр № 26014-03;

-    азот технический или воздух сжатый ГОСТ 9293-74, ГОСТ 24484-80, ГОСТ 17433-80. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4311-012-77511225-2017 Гигрометр ИВА-10М. Технические условия
