Государственный реестр средств измерений

Анализаторы размеров частиц Nanotrac мод. Wave II, Wave II Q, Flex, 67841-17

Анализаторы размеров частиц Nanotrac моделей Wave II, Wave II Q, Flex (далее -анализаторы) предназначены для измерений размеров (средних диаметров) частиц в коллоидных системах.
Карточка СИ
Номер в госреестре 67841-17
Наименование СИ Анализаторы размеров частиц
Обозначение типа СИ Nanotrac мод. Wave II, Wave II Q, Flex
Изготовитель "Microtrac Inc.", США
Год регистрации 2017
Срок свидетельства 19.06.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы размеров частиц Nanotrac моделей Wave II, Wave II Q, Flex (далее -анализаторы) предназначены для измерений размеров (средних диаметров) частиц в коллоидных системах.

Описание

Принцип действия анализаторов основан на методе динамического рассеяния оптического излучения. В качестве источника излучения применяется твердотельный лазер с длиной волны 780 нм. Диспергированные в анализируемой пробе частицы, подверженные броуновскому движению, рассеивают падающее оптическое излучение. При рассеянии на частицах в результате их движения происходит изменение частоты излучения в соответствии с эффектом Доплера. Рассеянное частицами излучение совместно с монохроматическим опорным излучением с частотой, совпадающей с частотой лазерного источника, передаётся по оптоволоконному каналу на фотодетектор. На фотодетекторе производится нелинейное суммирование рассеянного и опорного излучения, на основе чего рассчитывается их корреляционная функция. Обратное преобразование Фурье позволяет рассчитать спектральную плотность мощности рассеянного излучения пропорциональную размерам анализируемых частиц.

Конструктивно анализаторы состоят из одного блока. Анализаторы могут поставляться с дополнительными приставками и устройствами подачи пробы.

В анализаторах модели Wave II измерения проводятся тремя способами: с помощью встроенной стационарной кюветы из тефлона или нержавеющей стали; с помощью проточной кюветы (проба прокачивается с помощью внешнего устройства подачи пробы); с помощью внешнего погружного зонда. Дополнительно реализована возможность оценивать дзета-потенциал (электрокинетическую подвижность) и молекулярную массу частиц в анализируемой жидкости.

В анализаторах модели Wave II Q измерения проводятся с использованием одноразовых кювет, выполненных в виде прямоугольных сосудов номинальными объёмами от 50 до 3000 мкл. Дополнительно реализована возможность оценивать молекулярную массу частиц в анализируемой жидкости.

В анализаторах модели Flex для проведения измерений используют внешний погружной зонд. Совместное применение модели с приставками ZETA-check или Stabino позволяет дополнительно оценивать дзета-потенциал частиц в анализируемой жидкости.

Электрическое питание анализаторов осуществляется от сети переменного тока через адаптер. Управление анализаторами и вывод результатов измерений осуществляется с помощью персонального компьютера с автономным программным обеспечением.

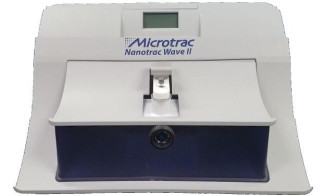

Общий вид анализаторов изображён на рисунке 1.

Nanotrac Rlex

ш

модели Wave II и Wave II Q    модель Flex

Рисунок 1 - Общий вид анализаторов Пломбировка корпуса не предусмотрена.

Программное обеспечение

Анализаторы имеют автономное программное обеспечение (ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Microtrac FLEX

Номер версии (идентификационный номер) ПО

не ниже 11

Цифровой идентификатор ПО

00713ad4

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Технические характеристики

Наименование характеристики

Значение

Диапазоны показаний размеров частиц, нм

от 0,3 до 10000

Диапазоны измерений размеров частиц, нм

от 100 до 2000

Пределы допускаемой относительной погрешности, %

±20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания:

от сети переменного тока через блок питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение блока питания, В

от 90 до 260 от 47 до 63 15

1

2

Потребляемая мощность, ВА, не более

75

Габаритные размеры, мм, не более 1) модели Wave II и Wave II Q

- высота

330

- ширина

355

- длина

381

2) модель Flex (без учёта зонда)

- высота

300

- ширина

260

- длина

180

Масса, кг, не более

1) модели Wave II и Wave II Q

7

2) модель Flex

6

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +40

- относительная влажность, %

от 10 до 90

- атмосферное давление, кПа

от 84 до 107

Средний срок службы, лет

5

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на анализатор с помощь. наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор размеров частиц Nanotrac1

-

1 шт.

Комплект принадлежностей2

-

1 комп.

Комплект эксплуатационной документации2

-

1 комп.

Методика поверки

МП 242-2084-2017

1 экз.

Примечание:

1) анализатор может поставляться в комплекте

с дополнительными приставками и

устройствами.

2) комплекты принадлежностей и эксплуатационной документации согласовываются при

заказе.

Поверка

осуществляется по документу МП 242-2084-2017 «Анализаторы размеров частиц Nanotrac моделей Wave II, Wave II Q, Flex. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «15» марта 2017 г.

Основные средства поверки: стандартные образцы размеров частиц утвержденного типа, границы допускаемой относительной погрешности аттестованного значения не более ±10 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Нормативные документы

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

Техническая документация изготовителя.

67841-17
Номер в ГРСИ РФ:
67841-17
Производитель / заявитель:
"Microtrac Inc.", США
Год регистрации:
2017
Cрок действия реестра:
19.06.2027
