| Номер в госреестре | 67844-17 |
| Наименование СИ | Зонд гидрологический |
| Обозначение типа СИ | MIDAS CTD+ |
| Изготовитель | "Valeport Ltd.", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонд гидрологический MIDAS CTD+ (далее - зонд) предназначен для измерений температуры, удельной электрической проводимости (УЭП), гидростатического давления и измерения на их основе скорости распространения звука в морской воде косвенным методом, а также для измерений рН, окислительно-восстановительного потенциала (ОВП), мутности, массовой концентрации растворенного в воде кислорода.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерения УЭП основан на индуктивном (бесконтактном) способе измерения электрических характеристик системы датчик - раствор.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
По результатам прямых измерений температуры, удельной электрической проводимости и гидростатического давления происходит пересчет скорости распространения звука в морской воде.
Принцип действия канала измерения pH и окислительно-восстановительного потенциала (ОВП) основан на потенциометрическом методе.
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода оптическим методом основан на возбуждении светодиодом кислородопроницаемой мембраны.
Принцип действия канала измерения мутности основан на измерении рассеивание света в воде. Рассеянное излучение измеряется под углом от 15 до 150 градусов при длине волны в 880 нм.
Зонд гидрологический «MIDAS CTD+» может управляться через программное обеспечение DataLog. Для того чтобы подключить прибор напрямую к ПК используется интерфейсный кабель, входящий в комплект поставки.
Все части стандартной системы (за исключением верхней части 3х метрового кабеля, тип Y) разработаны для погружения в воду. Все адаптеры (RS485, RS422, FSK) являются водозащищенными, единственное, они должны быть располагаться в сухом месте, как можно ближе к ПК.

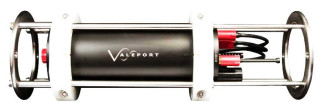

Зонд гидрологический «MIDAS CTD+ поставляется с рамой из нержавеющей стали, которая также служит и для защиты.
Для вывода данных в режиме реального времени подсоедините сигнальный кабель к 10 пиновому разъему.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Зонд имеет встроенное и автономное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | DataLog | DataLog |
| Номер версии (идентификационный номер) ПО | - | 0400/7125/E8 |
| Цифровой идентификатор ПО (CRC 32) | - | 036AD016 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений УЭП, См/м: | от 1 до 8 |
| Пределы допускаемой абсолютной погрешности измерений УЭП, См/м | ±0,1 |
| Диапазон измерений температуры, °С | от -5 до + 35 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,02 |
| Диапазон измерений гидростатического давление, МПа | от 0 до 60 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % | ±0,1 |
| Диапазон измерений скорости звука, м/с | от 1400 до 1650 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений скорости звука, м/с | ±0,5 |
| Диапазон показаний насыщения кислородом воды, % | от 0 до 150 |
| Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм | от 0,15 до 16 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода, % | ±5 |
| Диапазон измерений pH , рН | от 2 до 12 |
| Пределы допускаемой абсолютной погрешности измерений pH, рН | ±0,1 |
| Диапазон измерений окислительновосстановительного потенциала (ОВП), мВ | от-1500 до +1500 |
| Пределы допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП), мВ | ±10 |
| от 10 до 2000 | |
| Пределы допускаемой абсолютной погрешности измерений мутности в диапазоне от 10 до 100 ЕМФ, ЕМФ Пределы допускаемой относительной погрешности измерений мутности в диапазоне св.100 до 1000 ЕМФ, % | ±5 ±5 |
| Диапазон показаний массовой концентрации хлорофилла, мкг/дм3 | от 0 до 150 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры Зонд, мм, не более | |
| - длина | 665 |
| - диаметр Рама, мм, не более | 88 |
| - длина | 750 |
| - ширина | 140 |
| - высота | 120 |
| Масса (в раме), кг, не более | 20 |
| Питание | |
| Внешнее питание | от 9 до 30 В |
| Литиевые элементы питания | 8 x 3,6В, тип D |
| Мощность, потребляемая зондом, не более | 50 мА при 12 В (0,25 мА в спящем режиме) |
| Условия эксплуатации Температура водной среды, °С Г идростатического давление, МПа | от - 5 до +35 от 0 до 60 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульном листе Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Металлический корпус со встроенными датчиками | 1 шт. | |
| Швартовная рама из нержавеющей стали | 1 экз. | |
| Интерфейсный кабель, длиной 3 метра, тип Y (для связи прибора с ПК) | 1 экз. | |
| Заглушки | 1 компл. | |
| Набор для обслуживания прибора с комплектом уплотнительных колец | 1 шт. | |
| Программное обеспечение | Datalog | 1 экз. |
| Транспортировочный кейс | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-209-0022-2016 | 1 экз. |
осуществляется по документу МП-209-0022-2016 «Зонд гидрологический MIDAS CTD+ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 марта 2017 г. Основные средства поверки:
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
Рабочий эталон 1 разряда единицы давления для области избыточного давления согласно ГОСТ Р 8.802-2012;
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009;
Рабочие эталоны рН 2-го разряда - буферные растворы согласно ГОСТ 8.120-2014; ГСО-ПГС состава (O2+N2) ГСО 10531-2014;
СО мутности (формазиновая суспензия) ГСО 7271-96;
Стандарт-титры СТ-ОВП-01 (Рег № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014. ГСИ. Государственная поверочная схема для средств измерений pH ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГСССД 77-84 Морская вода. Шкала практической солености 1978 г ГСССД 202-2002 Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0.40 оС и избыточных давлениях 0..60 МПа
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Минприроды России от 29.09.2010 № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации»
Техническая документация фирмы Valeport Ltd, Великобритания
