| Номер в госреестре | 67845-17 |
| Наименование СИ | Устройства |
| Обозначение типа СИ | UFM-1220 |
| Изготовитель | Компания "Mitsubishi Heavy Industries. Ltd.", Япония |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства UFM-1220 (далее - устройства) предназначены для измерений радиальных и боковых биений автомобильных шин, а также для их классификации и маркировки.
Принцип действия устройств основан на измерении биений, возникающих при вращении с постоянной скоростью смонтированной и накачанной шины с помощью лазерных датчиков.
Устройство состоит из следующих подсистем:
- панель управления, на которой размещена панель оператора, кнопки и тумблеры;
- шкаф управления, в котором установлены персональный компьютер (далее - ПК), усилители сигналов с измерительных датчиков, сумматор усилителей;
- измерительная система;
- устройство транспортировки шин;
- система аварийной световой сигнализации;
- пневматическая система для создания и контроля давления в шине;
- шлифовальное устройство;
- маркирующее устройство.
В процессе работы устройства шина перемещается по загрузочному конвейеру, с помощью центрирующего устройства фиксируется на блоке балансировки (верхний и нижний обод) и накачивается до заданного значения давления. Далее, выдвигается нагрузочный барабан до контакта с шиной и прилагает нагрузочную силу Привод блока балансировки разгоняет шину до испытательной скорости. Одновременно с началом вращения шины лазерные датчики перемещаются к боковым стенкам шины и осуществляют процесс измерения радиальных и боковых биений шины. Для измерения данных параметров применяется механическая система позиционирования с использованием лазерных датчиков с фиксированной точкой, позволяющих считывать различные зоны на боковой поверхности шины. В лазерных датчиках с фиксированной точкой применяются фильтрация пустот, чтобы избежать влияния полостей между шашечками протектора при измерении радиального биения, и фильтрация символов, чтобы избежать влияния выступающих букв и рисунка на боковой поверхности шины. Сигналы с датчиков обрабатываются в аналоговых схемах, анализируются и выдают параметры измерения на ПК в виде числовых значений и в графическом виде. Измерение осуществляется при прямом и обратном вращении шины.
В комплект поставки устройств входит образец испытательный для проверки метрологических характеристик устройств. Образец испытательный представляет собой конструкцию, состоящую из рамы, регулировочного винта и шаблона. Образец испытательный крепится на нижний обод блока балансировки таким образом, чтобы ось регулировочного винта была параллельна оси вращения шины. С помощью регулировочного винта шаблон устанавливается на равное расстояние между верхним, нижним и боковым лазерными датчиками. На шаблоне на верхней, нижней и боковой поверхностях нанесены углубления.
Также в процессе работы устройства осуществляется контроль колебаний радиальной и поперечной сил, конусного и углового эффектов с последующей индикаций данных параметров на ПК.

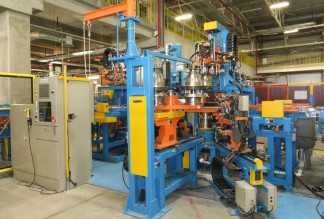

Общий вид устройства представлен на рисунке 1.
Пломбировка устройств изготовителем не предусмотрена.
Устройства имеют встроенное программное обеспечение LRP, установленное на персональный компьютер, обеспечивающее сбор, обработку, хранение и представление измерительной информации и общее управление.
Уровень защиты программного обеспечения устройств «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TireSideLrp |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений радиальных и боковых биений, мм | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерений радиальных и боковых биений, мм | ±0,05 |
| Дискретность отсчета, мм | 0,001 |
| Минимальное расстояние до объекта измерений, мм | 110 |
| Номинальная длина волны, нм | 658 |
| Наименование характеристики | Значение |
| Мощность излучения, мВт, не более | 5 |
| Электрическое питание от сети переменного тока: - номинальное напряжение, В - частота, Гц | 380 50±1 |
| Потребляемая мощность, кВт, не более | 25 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 7750x2900x2750 |
| Масса, кг, не более | 11450 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +35 80 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 45000 |
наносится на шкаф управления устройства в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство UFM-1220 | 1 шт. | |
| Образец испытательный, зав. № 45* | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2511/0003-16 | 1 экз. |
| * поставляется к нескольким устройствам. | ||
осуществляется по документу МП 2511/0003-16 «Устройства UFM-1220. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 декабря 2016 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные 2-го разряда по ГОСТ Р 8.763-2011;
- Индикатор часового типа 1-го класса точности по ГОСТ 577-68, диапазон измерений
0-2 мм.
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на шкаф управления устройства.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
