Государственный реестр средств измерений

Весы платформенные ВЭР-30, 67847-17

67847-17
Весы платформенные ВЭР-30 (далее - весы) предназначены для статического измерения массы рулонов стали на предприятии ПАО «НЛМК», г. Липецк.
Документы
Карточка СИ
Номер в госреестре 67847-17
Наименование СИ Весы платформенные
Обозначение типа СИ ВЭР-30
Изготовитель ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Весы платформенные ВЭР-30 (далее - весы) предназначены для статического измерения массы рулонов стали на предприятии ПАО «НЛМК», г. Липецк.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала SIMATIC.

Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных датчиков, устройства обработки аналоговых данных и терминала.

ГПУ представляет собой гидросиловую платформу V-образной формы, установленную на четырех датчиках весоизмерительных SIWAREX WL270 CP-S SA (госреестр № 63666-16). Рулоны стали транспортируются по технологической линии до зоны измерения, где производится остановка и передача нагрузки от взвешиваемого груза весоизмерительным датчикам под действием гидравлического привода ГПУ.

Устройство обработки аналоговых данных представлено модулем многофункциональным SIWAREX FTA (госреестр № 50385-12).

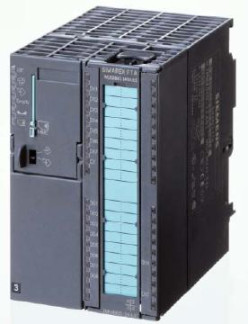

Общий вид весов представлен на рисунке 1, общий вид модуля SIWAREX FTA -на рисунке 2, общий вид терминала - на рисунке 3.

Пломбирование весов не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) весов состоит из двух частей:

-    ПО модуля многофункционального SIWAREX FTA (далее - модуль) является встроенным, загружается фирмой-изготовителем и не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб;

-    ПО терминала SIMATIC является встроенным, загружается фирмой-изготовителем и не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб.

Идентификация и защита метрологически значимой части ПО весов обеспечивается отображением в диалоговых окне при включении терминала идентификационного наименования ПО и номера версии. Имеется возможность передачи данных на сервер по интерфейсу R232.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные признаки (данные)

ПО

Идентификационные данные (признаки)

Значение

для модуля

для терминала

Идентификационное наименование ПО

SIWATOOL FTA

SIMATIC WinCC Runtime

Номер версии (идентификационный номер ПО)

V 5.3.6

V 7.2

Цифровой идентификатор ПО

отсутствует

отсутствует

Таблица 2 - Метрологические характеристики весов

Наименование характеристики

Значение

Класс точности по ГОСТ OIML R 76-1-2011

III

Максимальная нагрузка Max, кг

30 000

Минимальная нагрузка Min, кг

2 500

Действительная цена деления, кг

10

Поверочный интервал, кг

10

Число поверочных интервалов

3000

Пределы допускаемой абсолютной погрешности при первичной поверке, кг, в интервале:

от 2 500 до 5 000 кг включ. св. 5 000 до 20 000 кг включ. св. 20 000 до 30 000 кг включ.

±5*

±10*

±15*

Диапазон выборки массы тары (Т-), % от Max

от 0 до 20

* Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке.

Таблица 3 - Основные технические характеристики весов

Наименование характеристики

Значение

Габаритные размеры грузоприемной платформы, мм, не более

-    высота

-    ширина

-    длина

3690

500

800

Масса грузоприемной платформы, кг, не более

2200

Условия применения:

-    диапазон температуры, °С

-    относительная влажность, %

от +10 до +30 от 15 до 95, без конденсации влаги

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 187 до 242 от 49 до 51

Потребляемая мощность, В-А, не более

12

Средний срок службы, лет

8

Знак утверждения типа

наносится на титульный лист паспорта весов типографским способом.

Комплектность

Таблица 4 - Комплектность весов

Наименование

Обозначение

Количество

Весы в сборе:

- грузоприемное устройство

1 шт.

- датчик весоизмерительный

WL270 CP-S SA

4 шт.

- модуль многофункциональный

SIWAREX FTA

1 шт.

- персональный компьютер

1 шт.

Комплект эксплуатационных документов:

- Паспорт

28-013-011 ПС

1 шт.

- Руководство по эксплуатации

28-013-011 РЭ

1 шт.

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» приложение ДА «Методика поверки весов».

Основные средства поверки:

- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 2 500 до 30 000 кг.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам платформенным ВЭР-30

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Зарегистрировано поверок 15
Поверителей 2
Актуальность данных 22.11.2024
