| Номер в госреестре | 67848-17 |
| Наименование СИ | Счетчики холодной воды турбинные |
| Обозначение типа СИ | ВВТ |
| Изготовитель | Общество с ограниченной ответственностью "Завод Водоприбор" (ООО "Завод Водоприбор"), Калужская область, г. Малоярославец |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды турбинные ВВТ предназначены для измерений объема воды, протекающей в системах холодного водоснабжения.
Принцип работы счетчиков холодной воды турбинных ВВТ состоит в преобразовании скорости потока воды во вращение турбинки.
Счетчики холодной воды турбинные ВВТ состоят из корпуса, преобразователя расхода и электронного индикаторного устройства. Корпус представляет собой отрезок трубопровода с фланцами для присоединения к трубопроводу основной магистрали. Преобразователь расхода установлен внутри корпуса и от осевого перемещения удерживается пластмассовым фиксатором, состоит из переднего и заднего струевыпрямителей, а также турбинки, на ступице которой установлены металлические пластины. Индикаторное устройство состоит из датчика, электронного вычислителя и дисплея.
Счетчики холодной воды турбинных ВВТ выпускается в следующих модификациях: ВВТ-Ду-РК - комплектация радиомодулем; ВВТ-Ду-И комплектация импульсным выходом; ВВТ-Ду-К комплектация кабельным выходом; ВВТ-Ду-РК (И, К) -0,1 (1) - значение цены импульса импульсного выхода; интерфейс кабельного выхода (RS-485 или M-Bus), которые отличаются номинальным диаметром, наличием различных выходов.

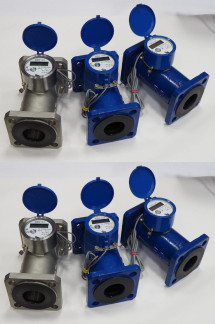

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение выполняет функции вывода результатов измерений на дисплей и является насчитываемым. Алгоритм, реализующий вывод данных на индикатор, расположен в области микропроцессора защищенной от доступа.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ESM» |
| Номер версии (идентификационный номер) ПО | Ver. 01 |
| Цифровой идентификатор ПО (контрольная сумма) | Не используется |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||
| Диаметр условного прохода Ду, мм | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
| Метрологический класс по ГОСТ Р 50193.1-92 | В | С | В | С | В | С | В | С | В | С | В | С |
| Максимальный расход, Qmax, м3/ч | 70 | 65 | 80 | 70 | 120 | 120 | 160 | 160 | 300 | 300 | 600 | 500 |
| Номинальный расход, Qn, м3/ч | 56 | 50 | 64 | 60 | 100 | 80 | 130 | 100 | 260 | 200 | 500 | 300 |
| Переходный расход, Qt, м3/ч | 0,30 | 0,22 | 0,36 | 0,35 | 0,45 | 0,45 | 0,50 | 0,45 | 1,3 | 1,2 | 6,0 | 5,0 |
| Минимальный расход, Qmin, м3/ч | 0,15 | 0,08 | 0,20 | 0,12 | 0,25 | 0,15 | 0,25 | 0,20 | 0,7 | 0,4 | 3,0 | 2,5 |
| Порог чувствительности, не более, м3/ч | 0,05 | 0,03 | 0,07 | 0,035 | 0,10 | 0,07 | 0,11 | 0,09 | 0,3 | 0,2 | 1,4 | 1,2 |
| Пределы допускаемой относительной погрешности измерений объема, % - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | |||||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода Ду, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Емкость индикаторного устройства, м3 | 999 999,9999 | |||||
| Наименьшая цена деления, м3 | 0,0001 | |||||
| Давление рабочей среды, МПа, не более | 1,6 | |||||
| Температура рабочей среды, °С | от +0,1 до +50 | |||||
| Температура окружающего воздуха, °С | от +5 до +50 | |||||
| Цена импульса дистанционной передачи, м3 | 0,1 или 1,0 | |||||
| Средняя наработка на отказ, ч, не менее | 100 000 | |||||
| Средний срок службы, лет, не менее | 12 | |||||
| Интерфейс кабельного выхода | RS-485 или M-bus | |||||
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 | IP68 | |||||
| Присоединение к трубопроводу по ГОСТ 33259-2015 | фланцевое | |||||
| Гидравлическое сопротивление, м / (м /ч) | 1,210-3 | 9,3 • 10-4 | 210-4 | 3,610-4 | 610-5 | -5 0 (N 7 |
| Г абаритные размеры, мм, не более | 200x125x248 | 200x140x256 | 225x150x275 | 250x215x300 | 300x275x380 | 350x330x437 |
| Масса, кг, не более | 5,9 | 7,5 | 9 | 15,2 | 24 | 39 |
наносится на индикатор счетчиков методом сеткографии, на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики холодной воды турбинные | ВВТ | 1 шт. |
| Паспорт | 10851.50.00.00.00.00 ПС | 1 экз. |
| Методика поверки | РТ-МП-4332-449-2017 | 1 экз. |
осуществляется по документу РТ-МП-4332-449-2017 «ГСИ. Счётчики холодной воды турбинные ВВТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 апреля 2017 г. Основное средство поверки:
установка поверочная расходомерная ТАЙФУН, модификация ТАЙФУН-1000 (регистрационный номер в Федеральном информационном фонде 60684-15);
установка поверочная расходомерная ТАЙФУН-200М (регистрационный номер в Федеральном информационном фонде 59863-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на счетчик, свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ТУ 26.51.63-015-10836627-2017 Счетчики холодной воды турбинные ВВТ. Технические условия
| Зарегистрировано поверок | 8403 |
| Поверителей | 39 |
| Актуальность данных | 07.12.2024 |
