| Номер в госреестре | 67856-17 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 561 |
| Изготовитель | Компания "FMC Technologies" FMC Measurement Solutions, США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 561 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
СИКН состоит из:
- блока измерительных линий;
- блока измерений показателей качества нефти;
- системы сбора и обработки информации;

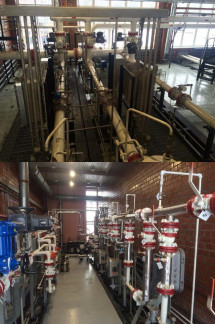

- установки поверочной трубопоршневой двунаправленной, стационарного исполнения. Общий вид СИКН представлен на рисунке 1.
В составе СИКН применены средства измерений утвержденного типа, основные из которых указанны в таблице 1.
Таблица 1 - Средства измерений
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода жидкости турбинные MVTM | 16128-01 |
| (далее - ТПР) | 16128-10 |
| Преобразователи измерительные 3144Р | 14683-04 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-01 |
| Преобразователи давления измерительные 3051 | 14061-99 14061-04 |
| Преобразователи плотности жидкости измерительные модели | 15644-01 |
| 7835 | 15644-06 |
| Преобразователи плотности и вязкости жидкости измерительные модели 7827 | 15642-96 |
| Устройства измерения параметров жидкости и газа модели 7951 | 15645-96 |
| Влагомеры нефти поточные модели LC | 16308-97 |
| Манометры показывающие для точных измерений МПТИ | 26803-11 |
| Манометры точных измерений МТИф | 64929-16 |
| Термометры ртутные стеклянные лабораторные ТЛ-4 | 303-91 |
| Измерительно-вычислительные комплексы «SyberTrol» | 16126-97 |
| Комплекс измерительно-вычислительный и управляющий на базе PLC | 15652-99 |
| Расходомер UFM 3030 | 32562-09 |
| Установка поверочная трубопоршневая двунаправленная Smith Meter 5501 | 57475-14 |
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированное измерение объема (объемного расхода) и массы брутто нефти в рабочих условиях;
- автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;
- измерение давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматическое вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории;
- поверка и контроль метрологических характеристик ТПР с применением установки поверочной трубопоршневой двунаправленной в автоматизированном режиме;
- защита алгоритма и программы СИКН от несанкционированного вмешательства установкой паролей разного уровня;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- автоматический и ручной отбор проб нефти;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность и результаты измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
обеспечивает реализацию функций СИКН Программное обеспечение (ПО) СИКН реализовано в измерительно-вычислительных комплексах «SyberTrol» (далее - ИВК) и компьютерах автоматизированных рабочих мест (АРМ) оператора СИКН. Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК | АРМ оператора | |
| Идентификационное наименование ПО | SyberTrol | АРМ оператора СИКН |
| Номер версии (идентификационный номер ПО) | 26.03 | 345-01.v2.1 |
| Цифровой идентификатор ПО | с979b8df | 7a4b9c4067490da93b8 6b4762e737387 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 Нефть. Общие технические условия |
| Количество измерительных линий, шт. | 3 (две рабочих, одна резервная) |
| Диапазон измерений расхода, м3/ч | от 115 до 1100 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| Режим работы СИКН | непрерывный |
| Параметры измеряемой среды: - температура, °С - избыточное давление, МПа - плотность в рабочих условиях, кг/м3 - кинематическая вязкость в рабочих условиях, сСт - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - содержание свободного газа | от +20 до +50 от 0,2 до 4,0 от 830 до 900 от 7 до 20 0,5 0,05 100 не допускается |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380/220 |
| - напряжение постоянного тока, В | 24 |
| - частота переменного тока, Гц | 50 |
наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 561, заводской № 561 | - | 1 шт. |
| Инструкция по эксплуатации СИКН | - | 1 экз. |
| ГСИ. Система измерений количества и показателей качества нефти № 561. Методика поверки | МП 0565-14-2017 | 1 экз. |
осуществляется по документу МП 0565-14-2017 «ГСИ. Система измерений количества и показателей качества нефти № 561. Методика поверки», утверждённому ФГУП «ВНИИР» 13 февраля 2017 г.
Основное средство поверки:
- рабочий эталон единицы объемного расхода жидкости 2 разряда в диапазоне значений от 20 до 550 м3/ч по ГОСТ 8.510-2002
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 561 ООО «РН-Юганскнефтегаз», свидетельство об аттестации № 01.00257-2013/11014-17.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 561
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
