| Номер в госреестре | 67857-17 |
| Наименование СИ | Преобразователи уровня буйковые электрические |
| Обозначение типа СИ | УБ-ЭМ1 |
| Изготовитель | Общество с ограниченной ответственностью СКБ "Приборы и системы" (ООО СКБ "Приборы и системы"), Рязанская обл., с. Подвязье |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня буйковые электрические УБ-ЭМ1 (далее - преобразователи) предназначены для измерений уровня и уровня раздела сред жидкостей.
Принцип действия преобразователей основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка преобразователя, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на магнитную систему, которая перемещается относительно неподвижно закрепленного датчика Холла, при этом напряжение с датчика Холла изменяется пропорционально выталкивающей силе. Напряжение с датчика Холла обрабатывается микропроцессорным электронным блоком и преобразуется в токовый выходной сигнал и цифровое значение уровня на показывающее устройство.
Преобразователи состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
- магнитная система с датчиком Холла;
- микроконтроллер с электронным преобразователем.
- жидкокристаллический дисплей, отображающий измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику преобразователей.
- разъемы для передачи стандартного выходного сигнала постоянного тока;
Буйки конструктивно представляют собой запаянный металлический цилиндр. Преобразователи выпускаются в модификациях 2620, 2622, 2630, 2640, 2650 и 2615,
которые отличаются конструкцией и условиями эксплуатации.

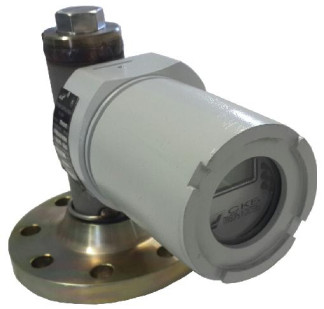

Общий вид преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест для знака поверки и знака утверждения типа представлены на рисунке 2.
Преобразователи содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО преобразователей используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики.
Метрологические характеристики преобразователей нормированы с учетом влияния программного обеспечения.
Для защиты от несанкционированного доступа к настройкам преобразователей предусмотрена защита паролем.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Номера версий (идентификационный номер) ПО отображаются в меню преобразователя
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УБЭ 4.0 |
| Номер версии (идентификационный номер) ПО | 4.0; 2.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений уровня, мм, для модификаций преобразователя: - 2620, 2622, 2630,2640 - 2650 | 250; 400; 600; 800; 1000; 1600; 2000; 2500; 3000; 4000; 6000; 8000; 10000 1000; 1600; 2000; 2500 |
| Верхние пределы измерений уровня и уровня границы раздела двух сред, мм, для модификации преобразователя: - 2615 | 600; 1000; 1600 |
| Выходной токовый сигнал, мА | от 0 до 5 от 0 до 20 от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред у, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,25; ±0,5; ±1,0 |
| Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, мм | 0,25; 0,5; 1,0 |
| Зона нечувствительности, %, не более: - при у = ±0,5 и у = ±1,0; - при y =±0,25 | 0,2y 0,45y |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной | |
| погрешности измерений уровня и уровня границы | |
| раздела двух сред, выраженной по отношению к | |
| диапазону выходного токового сигнала %, | |
| а) при отклонении температуры окружающего воздуха | |
| от нормальных условий измерений, на каждые 10 °С: | ±0,2 |
| - при у = ±0,25 | ±0,45 |
| - при у = ±0,5 | ±0,6 |
| - при y =±1,0 | |
| б) при отклонении температуры измеряемой среды от | ±0,3 |
| нормальных условий измерений, на каждые 10 °С | |
| в) при отклонении избыточного давления измеряемой | |
| среды от нормальных условий измерений, во всем | |
| диапазоне рабочих давлений: | ±0,7 |
| - для моделей 2615, 2620, 2622 | ±0,9 |
| - для модели 2630 | ±1,6 |
| - для моделей 2640,2650 | |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - температура измеряемой среды, °С | от +15 до +25 |
| - избыточное давление измеряемой среды, МПа | 0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от -40 до +80 |
| температура измеряемой среды, °С | от -50 до +120 |
| относительная влажность, % | до 95 при температуре +35 °С |
| Пределы рабочего давления контролируемой среды, МПа, для модификаций преобразователя уровня: - 2615 | 2,5 |
| - 2620 и 2622 | 4,0 |
| - 2630 | 6,3 |
| - 2640 | 16,0 |
| - 2650 | 20,0 |
| Плотность измеряемой среды или разность плотностей жидкой и парообразной фазы измеряемой среды, кг/м3 | от 400 до 1700 |
| Напряжение питания постоянного тока, В | 16-36 |
| Потребляемая мощность, В • А, не более | 1,2 |
| Г абаритные размеры электронного блока, мм, не более | 310х220х245 |
| Диаметр буйка, мм, не более | 60 |
| Масса электронного блока, кг, не более | 10,2 |
| Масса буйка с подвеской, кг, не более | 10,2 |
| Средний срок службы, лет | 14 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Степень защиты от внешних воздействий | IP54 |
| Вид взрывозащиты | «искробезопасная электрическая цепь «ia» |
| Маркировка взрывозащиты | 0ExiaIICT5X |
наносится в правом углу таблички, прикрепляемой к преобразователю методом фотохимического травления и на титульный листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь уровня буйковый электрический | УБ-ЭМ1 | 1 шт. | |
| Радиатор | 1 шт. | По дополнительному заказу | |
| Блок преобразования сигнала | БПС-96ПР | 1 шт. | По дополнительному заказу |
| Паспорт | ИНСУ2.834.008 ПС | 1 экз. | |
| Руководство по эксплуатации (с методикой поверки) | ИНСУ.407629.002 РЭ | 1 экз.. | Допускается поставлять один экземпляр в один адрес отгрузки |
осуществляется по документу ИНСУ.407629.002 РЭ «Преобразователь уровня буйковый электрический УБ-ЭМ1. Руководство по эксплуатации» пункт 3.2 «Методика поверки», утвержденному ФГУП «ВНИИМС» 10.02.2017 г.
Основные средства поверки:
- набор гирь Г-1110, класса точности М1 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
- мера сопротивления Р 3030 (регистрационный номер 18445-99), сопротивление 100 Ом, класс точности 0,001;
- цифровой вольтметр В7-65/1 (регистрационный номер 20250-00), верхний предел измерения 2,5 В, класс точности 0,015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на сведения о поверке в паспорт преобразователя.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний.
ТУ 4214-010-42334258-2005 Преобразователи уровня буйковые электрические УБ-ЭМ1. Технические условия.
