| Номер в госреестре | 67858-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | MSA70201S-000-D0 |
| Изготовитель | "Sartorius Lab Instruments GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

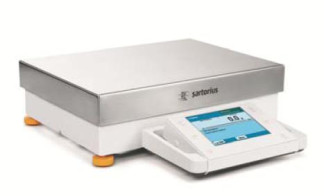

Весы неавтоматического действия MSA70201S-000-D0, заводские номера: 34203027, 34203028, 34203029, 34203030 (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Результат взвешивания выводится на модуль терминала, оснащенный сенсорным цветным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
устройством установки по уровню (Т.2.7.1); устройствами установки нуля (Т.2.7.2);
полуавтоматическим устройством установки нуля (Т.2.7.2.2); устройством первоначальной установки нуля (Т.2.7.2.4); устройством слежения за нулем (может быть отключено) (Т.2.7.3); устройствами тарирования (Т.2.7.4); устройством уравновешивания тары (Т.2.7.4.1);
совмещённым устройством установки нуля и уравновешивания тары (4.6.9); цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями: устройством автоматической юстировки «iso-CAL» (4.1.2.5);
устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования.
Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием (4.20):
- суммирование;
- вычисление процентных соотношений;
- статистическая обработка;
- расчет плотности.
На рисунках 2а-2б использованы следующие обозначения: MD -метрологические характеристики: Min, Max, e и d.
S - защитная пломба
MSA70201S - 000 - DO
S/N 34203030
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО взвешивающего модуля | - |
| Идентификационное наименование ПО модуля терминала | MSA |
| Номер версии (идентификационный номер) ПО взвешивающего модуля | 00-39-21 |
| Номер версии (идентификационный номер) ПО модуля терминала | 01-60-08 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | I |
| Максимальная нагрузка Мах, г | 70200 |
| Поверочное деление, e, г | 1 |
| Действительная цена деления d, г | 0,1 |
| Число поверочных делений, n | 70200 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах: до 50 000 e включ. | ± 0,5 е (± 1 е) |
| свыше 50 000 e до 200 000 е включ. | ± 1,0 е (± 2 е) |
| Диапазон уравновешивания тары | от 0 до Мах |
| Наименование характеристики | Значение |
| Диапазон предварительного задания массы тары | от 0 до Мах |
| Специальные пределы температур, °С (3.9.2.2 ГОСТ OIML R 76-1-2011) | от +5 до +40 |
| Минимальная нагрузка Мт, г | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, с, не более | 1,5 |
| Размеры взвешивающего модуля, мм | |
| - длина | 400 |
| - ширина | 300 |
| Габаритные размеры весов, мм, не более | |
| - длина | 400 |
| - ширина | 455 |
| - высота | 126 |
| Масса, кг, не более | 16 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 (+22-зз) |
| - частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, В • А, не более | 15 |
наносится на титульный лист Руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Количество, шт. |
| Взвешивающий модуль | 1 |
| Модуль терминала | 1 |
| Г рузоприемная платформа | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации на электронном носителе | 1 |
осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны первого, второго разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
