Аппаратура мониторинга, вибродиагностики и защиты SETPOINT, 67860-17

Назначение

Аппаратура мониторинга, вибродиагностики и защиты SETPOINT (далее -аппаратура) предназначена для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) и других параметров техпроцесса с целью обеспечения защиты оборудования.

Описание

Принцип работы аппаратуры основан на осуществлении непрерывного приема и преобразования входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей (в состав аппаратуры не входят), установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты с минимальным временем задержки 100 мс. Аппаратура предназначена для предотвращения аварийных ситуаций при эксплуатации промышленного оборудования.

Аппаратура построена по блочно-модульному принципу и состоит из шасси МХ2020/ЯСК, модуля питания MX2020/RCM, модуля связи с внешними устройствами MX2020/SAM, модуля универсального измерительного MX2020/UMM и модуля измерения параметров MX2020/TMM.

Модуль питания MX2020/RCM предназначен для обеспечения питания модулей и коммутации внешних сигналов управления.

Модуль связи MX2020/SAM предназначен для связи с внешними устройствами, такими, как АСУП, АСУТП, системами диагностики и базами данных.

Модуль универсальный измерительный MX2020/UMM представляет собой модуль мониторинга оборудования, поддерживающий выходы токовихревых преобразователей, пьезоэлектрических (зарядовых, ICP) преобразователей вибрации, сейсмических преобразователей, трансмиттеров с замкнутым контуром питания (4-20) мА. Модуль имеет 4 входных канала и 8 выходных каналов (4 унифицированных аналоговых выхода (4-20) мА и 4 релейных выхода типа «сухой контакт»).

Модуль измерения параметров MX2020/TMM представляет собой модуль мониторинга температуры, поддерживающий следующие типы входов термопар: тип J, тип К, тип T, тип E, термосопротивлений 10 Ом, 100 Ом, 120 Ом и параметров техпроцесса с входом (4-20) мА. Модуль имеет 6 входных каналов и 10 выходных (6 унифицированных аналоговых выходов (4-20) мА и 4 релейных выхода типа «сухой контакт»).

Аппаратура может иметь несколько модификаций, отличающихся количеством модулей, номенклатурой измеряемых параметров и возможностью работы с различной длиной измерительных кабелей (цепей). Аппаратура может иметь в своём составе от 1 до 15 модулей MX2020/UMM/TMM в произвольном сочетании. Общее количество каналов может составлять от 4 до 90. Каждый канал измерительных модулей MX2020/UMM/TMM можно запрограммировать на выполнение заданных функций.

Каждый измерительный модуль имеет выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал (4-20) мА, реле типа «сухой контакт» и гальванически развязанные выходные буферизированные каналы без преобразования входного сигнала для передачи в автоматизированные системы управления технологическими процессами.

Дополнительно аппаратура может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического отображения измеренных и рассчитанных параметров, а также работе релейных выходов.

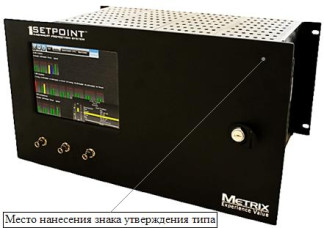

Общий вид аппаратуры мониторинга, вибродиагностики и защиты SETPOINT, обозначение места нанесения знака поверки приведён на рисунке 1.

Рисунок 1 - Общий вид аппаратуры мониторинга, вибродиагностики и защиты SETPOINT, обозначение места нанесения знака утверждения типа.

Программное обеспечение

Программное обеспечение (ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Аппаратура SETPOINT имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений и не является метрологически значимым.

Таблица 1 - Идентификационные данные программного обеспечения

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечания:

1    - при заданном коэффициенте преобразования 5 В/мс-2;

2    - при заданном коэффициенте преобразования 0,787 В/мс-1;

3    - при заданном коэффициенте преобразования 0,246 В/мм

Знак утверждения типа

наносится на корпус аппаратуры методом наклейки (рис. 1) и на руководство по эксплуатации методом печати.

Комплектность

Аппаратура мониторинга, вибродиагностики и защиты SETPOINT    1 компл.

Комплект принадлежностей    1 компл.

Руководство по эксплуатации    1 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу МП 204/3-3-2017 «Аппаратура мониторинга, вибродиагностики и защиты SETPOINT. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.03.2017 г.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), мультиметр цифровой Agilent 34411 А (г/р № 33921-07)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится методом оттиска на свидетельство о поверке, паспорт и/или формуляр аппаратуры мониторинга, вибродиагностики и защиты SETPOINT.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к аппаратуре мониторинга, вибродиагностики и защиты SETPOINT

ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10- до 2-10 Гц».
