| Номер в госреестре | 67862-17 |
| Наименование СИ | Автоматы диагностики сигнальной установки |
| Обозначение типа СИ | АДСУ-24/16 |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД"), г. Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматы диагностики сигнальной установки АДСУ-24/16 (далее - АДСУ-24/16) предназначены для измерений напряжений постоянного тока, среднеквадратических значений напряжения переменного синусоидального тока, среднеквадратических значений импульсного напряжения, полученных в результате амплитудной манипуляции и длительностей первых интервалов в кодовых манипулированных последовательностях, сформированными путевыми трансмиттерами.
Принцип действия АДСУ-24/16 основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
АДСУ-24/16 предназначены для контроля функционирования устройств автоматической блокировки (далее - АБ) и автоматической переездной сигнализации (далее - АПС), устанавливаемых на железнодорожных перегонах. АДСУ-24/16 обеспечивают съем, кодирование и передачу информации о текущем состоянии устройств АБ и АПС в концентратор линейного пункта (стационарный концентратор) по многоканальной линии с частотным уплотнением каналов для последующей обработки в составе иерархических или автономным систем контроля и измерения. В качестве физической среды передачи данных используется линия двойного снижения напряжения (далее - ДСН).
АДСУ-24/16 также имеют возможность осуществлять передачу оперативной информации по последовательному интерфейсу RS-485 в составе иерархических или автономных систем измерения при общей длине линии связи до одного километра.
АДСУ-24/16 обеспечивают:
- считывание информации с сухих контактов релейного шкафа АБ (АПС);
- опрос автономных устройств измерения среднеквадратического значения напряжения постоянного и переменного тока или импульсов электрического напряжения переменного тока в собственной сети, организованной на последовательном интерфейсе RS-485;
- формирования информационной посылки в виде циклического последовательного
кода;
- передачу информации на станции по цепи ДСН способом фазовой манипуляции;
АДСУ-24/16 имеют два режима работы, специально адаптированных для контроля
состояния устройств АБ (АПС):
- обычный режим (поддерживается АДСУ-24/16 со всеми версиями ПО);
- режим тональных рельсовых цепей (далее - ТРЦ) (поддерживается АДСУ-24/16 с версиями ПО 3.0 и выше).
АДСУ-24/16 в обычном режиме обеспечивают:
- измерение величины напряжения постоянного тока или среднеквадратического значения напряжения переменного тока синусоидальной формы в шестнадцати контрольных точках в системах кодовой АБ (АПС);
- измерение величины среднеквадратического значения импульсов электрического напряжения, полученных в результате амплитудной манипуляции напряжения постоянного тока или напряжения переменного тока с частотой (25±1) Гц, (50±1) Гц или (75±1) Гц кодовой последовательностью, формируемой кодовыми путевыми трансмиттерами КПТШ-5, КПТШ-7, и их модификациями;
- при обнаружении импульсов электрического напряжения - измерение временных параметров элементов цикла манипулирующей последовательности, определение её кода («З», «Ж», «КЖ») и типа путевого трансмиттера её сформировавшего.
АДСУ-24/16 в режиме ТРЦ (версия ПО 4.0 и выше) обеспечивает:
- измерение величины среднеквадратического значения напряжения переменного тока или амплитудно-манипулированного напряжения синусоидальной формы в восьми контрольных точках (каналы 1 - 8) в системах тональной АБ;
- измерение напряжения постоянного тока в восьми контрольных точках (каналы 9 - 16) в системах тональной АБ.
АДСУ-24/16 формируют на клеммах линии передачи данных выходной синусоидальный сигнал, фазоманипулируемый посылками последовательного циклического кода в соответствии с текущим состоянием контактных и измерительных входов, и содержат в своем составе:
- шестнадцать гальванически развязанных каналов измерения среднеквадратического значения напряжения постоянного или переменного тока;
- шестнадцать каналов контроля целостности цепи типа «сухой контакт реле» (далее -контактные датчики);
- гальванически развязанный интерфейс стандарта RS-485 для организации сети автономных устройств измерения;
- гальванически развязанный интерфейс согласования с линией передачи данных (линией ДСН).
Конструктивно АДСУ-24/16 состоят из жесткого каркаса с разъемами для подключения к функциональным узлам релейного шкафа АБ и АПС с четырьмя стойками для фиксации модулей измерения напряжения и модуля цифровой обработки и интерфейсов. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. На задней панели каркаса установлены два коммутационных разъёма, с помощью которых производится подключение АДСУ-24/16 к источнику питания, контролируемым сигнальным линиям, многоканальной линии передачи данных и последовательному интерфейсу сбора измерительной информации. Часть контактов коммутационного разъёма задействованы для задания несущей частоты и уровня выходного сигнала АДСУ-24/16, а также установки перемычек терминирующих резисторов согласования линии интерфейса RS-485. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.

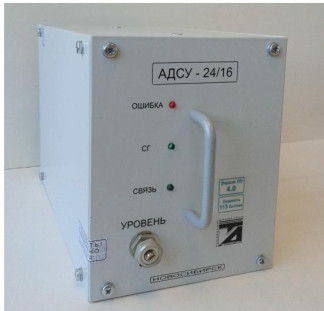

Внешний вид, места нанесения знака поверки и пломбирования АДСУ-24/16 представлены на рисунке 1.
Место
нанесения знака
поверки
АДСУ - 24/16~)
ОШИБКА Л
Программное обеспечение АДСУ-24/16 разделено на встроенное и внешнее.
Встроенное программное обеспечение (далее - ПО) расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания содержимого и является метрологически значимым. АДСУ-24/16 работает под управлением встроенного ПО. Влияние встроенного ПО учтено при нормировании метрологических характеристик АДСУ-24/16. Идентификационные данные встроенного ПО приведены в таблице 1.
Внешнее ПО разделено на две части: «ADSU-Monitor» и «Тест АДСУ-24/16». Внешнее ПО «ADSU-Monitor» предназначена для диагностики интерфейса связи и не является метрологически значимым. Внешнее ПО «Тест АДСУ-24/16» для контроля работы АДСУ-24/16 и не является метрологически значимым.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ADSU3 0 |
| Номер версии (идентификационный номер ПО) | не ниже 3.0 |
| Цифровой идентификатор ПО | bcdc5769532450a89e834845dc4af946 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики АДСУ-24/16 приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики АДСУ-24/16
| Наименование характеристики | Значение |
| Обычный режим АДСУ-24/16 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 7000 Гц, В | от 0,4 до 250 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока, % | ± (0,3 + 0,1Umax ) 1) UXJ |
| Диапазон измерений напряжения постоянного тока, В | от 0,4 до 250 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % | ± (0,3 + 0,1Umax ) 1) UXJ |
| Режим ТРЦ АДСУ-24/16 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы в измерительных каналах с 1 по 8 в диапазонах частот от 420 до 7000 Гц, В | от 0,05 до 12 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы в измерительных каналах с 1 по 8, % | ± (2,0 + 0,01U max)1) Ux’ |
| Диапазон измерений напряжения постоянного тока в измерительных каналах с 9 по 16, В | от 0,2 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока в измерительных каналах с 9 по 16, % | ± (1,0 + 0,02 Umax ) 1) Ux’ |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока напряжения синусоидальной формы, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, от основной погрешности, % | ±0,5 |
| Общие характеристики | |
| Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более | 1,9 |
| Пределы допускаемой абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс, не более | ±3,0 |
| Общее количество измерительных каналов напряжения | 16 |
| Входное сопротивление измерительных каналов напряжения, МОм, не менее | 1,1 |
| Время установления рабочего режима, мин, не более | 15 |
| Напряжение питания, В: - от источника переменного тока частотой 50±0,5 Гц - от источника постоянного тока | от 12 до 24 от 12 до 24 |
| Потребляемая мощность, В • А, не более | 4 |
| Габаритные размеры, (длинахвысотахширина), мм, не более | 230x124x100 |
| Масса, кг, не более | 1,6 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от -40 до +50 до 95 от 73,3 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 115 000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание 1) Umax - верхнее значение диапазона измерений, В; Ux - измеренное значение, В. | |
наносится на переднюю панель АДСУ-24/16 методом шелкографии и на титульные листы этикетки и руководства по эксплуатации печатным способом.
Комплектность АДСУ-24/16 представлена в таблице 3.
| Наименование | Обозначение | Количество |
| Автомат диагностики сигнальной установки АДСУ-24/16 | УКВФ. 421451.006 | 1 шт. |
| Автоматы диагностики сигнальной установки АДСУ-24/16. Руководство по эксплуатации* | УКВФ. 421451.006РЭ | 1 экз. |
| Автоматы диагностики сигнальной установки АДСУ-24/16. Методика поверки | УКВФ. 421451.006МП | 1 экз. |
| Автомат диагностики сигнальной установки АДСУ-24/16. Этикетка | УКВФ. 421451.006ЭТ | 1 экз. |
| Внутренняя (индивидуальная) упаковка типа ВУ111А-1 | УКВФ. 323129.002 | 1 шт. |
| Разъём РП 10-30 Л-В - розетка с установочной панелью | УКВФ. 741246.001 | 1 шт. |
| Разъём РП 10-42 Л-В - розетка с установочной панелью | УКВФ. 741246.001 | 1 шт. |
| Диск с программами «ADSU-Monitor» и «Тест АДСУ-24/16»** | - | 1 шт. |
| Руководство пользователя** | УКВФ 424345.004 РП | 1 шт. |
| Примечания: * - количество экземпляров на партию АДСУ-24/16 устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт; ** - поставляется по требованию заказчика. | ||
осуществляется по документу УКВФ. 421451.006МП «Автоматы диагностики сигнальной установки АДСУ-24/16. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г. Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Калибратор универсальный Н4-11 | 25610-03 |
| Калибратор многофункциональный Fluke 5520A | 51160-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 3185-020-23572762-09 (УКВФ. 421451.006) «Автоматы диагностики сигнальной установки АДСУ-24/16. Технические условия»
