| Номер в госреестре | 67863-17 |
| Наименование СИ | Измерители токов и длительностей кодов автоматической локомотивной сигнализации |
| Обозначение типа СИ | ИТДК |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД"), г. Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК (далее - ИТДК) предназначены для измерений значений силы постоянного тока, среднеквадратических значений силы переменного синусоидального тока, среднеквадратических значений импульсов переменного тока и временных параметров элементов цикла кодовой последовательности автоматической локомотивной сигнализации (далее - АЛС) в рельсовых железнодорожных цепях.
Принцип действия ИТДК основан на преобразовании значений входных токовых сигналов в напряжение, дальнейшем преобразовании аналогового сигнала, при помощи микроконтроллера со встроенным аналого-цифровым преобразователем (далее - АЦП), в цифровой двоичный код и передачи полученной измерительной информации по интерфейсу RS-485 в автомат диагностики сигнальной установки АДСУ (далее - АДСУ) или в станционный концентратор информации.
ИТДК содержат один канал измерения значений силы постоянного тока или среднеквадратических значений силы переменного синусоидального тока, или среднеквадратических значений силы электрического тока частотой (25±1) Гц, (50±1) Гц или (75±1) Гц, полученных в результате амплитудной манипуляции, формируемыми кодовыми путевыми трансмиттерами КПТШ-5, КПТШ-7 и их модификациями.
При обнаружении импульсов силы электрического тока ИТДК обеспечивают измерение временных параметров элементов цикла манипулированных последовательностей, распознают типы путевых трансмиттеров и дешифрируют передаваемые ими коды (код «З», «Ж», «КЖ»).
Управление режимами работы ИТДК осуществляется посредством подачи управляющих команд от ведущего контроллера (концентратора информации или АДСУ).
ИТДК обеспечивают обработку и передачу измерительной и оперативной информации по сети, организованной по последовательному интерфейсу RS-485, для последующей обработки в составе иерархических или автономных систем диспетчерского контроля и технического диагностирования.
В качестве физического интерфейса связи ИТДК с ведущим контроллером использован последовательный интерфейс типа «EIA/TIA-485» со стандартным протоколом обмена УАПП 8250. Скорость передачи 9600 бит/сек, формат данных - 8 бит данных, 1 стоповый бит, без контроля четности, режим - полудуплексный.
Конструктивно ИТДК представляют собой модуль с угловыми зажимами для крепления к контактам стандартной двухштырной клемме. Для подключения ИТДК к интерфейсным линиям RS-485 и внешнему источнику питания используется разъем, который расположен на боковой поверхности ИТДК. На передней панели ИТДК расположены коммутатор «Сетевой адрес» и светодиодные индикаторы «Питание» и «Связь».

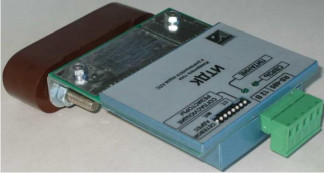

Внешний вид, места нанесения знака поверки и пломбирования ИТДК представлены на рисунке 1.
Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования ИТДК
Программное обеспечение ИТДК разделено на встроенное и внешнее.
Встроенное программное обеспечение (далее - ПО) расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания содержимого и является метрологически значимым. ИТДК работает под управлением встроенного ПО. Влияние встроенного ПО учтено при нормировании метрологических характеристик ИТДК. Идентификационные данные программного обеспечения приведены в таблице 1. Внешнее ПО (ITDKmonitor) представляет собой программу, предназначенную для контроля работы ИТДК и не является метрологически значимым.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ITDK3 0 |
| Номер версии (идентификационный номер ПО) | не ниже 3.0 |
| Цифровой идентификатор ПО | be5a290f070056cd2ced5c7f5a9cf8b4 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики ИТДК приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ИТДК
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 10 до 500 Гц, А | от 0,15 до 4 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % | + (1,0 + 0,21 max)1) Ix |
| Диапазон измерения среднеквадратического значения силы электрического тока, полученной в результате амплитудной манипуляции на частотах: 25±1, 50±1, 75±1 Гц, А | от 0,15 до 4 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы импульсного тока, % | + (1,0 + 0,21 max)1) Ix |
| Диапазон измерений силы постоянного тока, А | от 0,15 до 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | + (1,0 + 0,21 max)1) Ix |
| Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока, среднеквадратического значения силы переменного и импульсного тока, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, от основной погрешности, % | ±0,5 |
| Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более | 1,9 |
| Пределы допускаемой абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс, не более | ±4,0 |
| Входное сопротивление измерительного канала, Ом, не более | 0,0012 |
| Время установления рабочего режима, мин, не более | 15 |
| Напряжение питания, В: - от источника переменного тока частотой 50±0,5 Гц - от источника постоянного тока | от 8 до 13,5 от 10 до 19 |
| Потребляемая мощность, В • А, не более | 1,5 |
| Габаритные размеры, (длинахвысотахширина), мм, не более | 30x98x82 |
| Масса, кг, не более | 0,15 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от -40 до +50 до 95 от 73,3 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 115 000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание 1) - Imax - верхнее значение диапазона измерений, А; Ix - измеренное значение, А. | |
наносится на переднюю панель ИТДК методом шелкографии, на титульные листы этикетки и руководства по эксплуатации печатным способом.
Комплектность ИТДК представлена в таблице 3
| Наименование | Обозначение | Количество |
| Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК | УКВФ. 421451.007 | 1 шт. |
| Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Руководство по эксплуатации* | УКВФ. 421451.007РЭ | 1 экз. |
| Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Методика поверки | УКВФ. 421451.007МП | 1 экз. |
| Измеритель токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Этикетка | УКВФ. 421451.007ЭТ | 1 экз. |
| Внутренняя (индивидуальная) упаковка типа ВУ111А-1 | УКВФ. 323129.002 | 1 шт. |
| Разъём 2EDGK-5.08-05P-1-4 | - | 1 шт. |
| Диск с программой «ITDKmonitor» ** | УКВФ. 421451.007 РП | 1 шт. |
| Примечания: * - Количество экземпляров на партию ИТДК устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт; ** - Поставляется по требованию заказчика. | ||
осуществляется по документу УКВФ. 421451.007МП «Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2017 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Калибратор универсальный Н4-11 | 25610-03 |
| Калибратор многофункциональный Fluke 5520А | 51160-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 3185-021-23572762-09 (УКВФ. 421451.007) Измерители токов и длительностей кодов автоматической локомотивной сигнализации ИТДК Технические условия
