| Номер в госреестре | 67864-17 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | ARIS-28xx |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные ARIS-28xx (далее по тексту - контроллеры) предназначены для преобразований унифицированных аналоговых сигналов силы постоянного тока и напряжения в цифровой сигнал, сбора данных с микропроцессорных измерительных преобразователей, счетчиков электрической энергии, приборов измерений показателей качества электрической энергии, микропроцессорных терминалов релейной защиты и автоматики, модулей ввода-вывода дискретных и аналоговых сигналов, трансляции команд управления, конвертации протоколов и обмена данными с вышестоящими уровнями автоматизированных систем.
Принцип действия контроллеров основан на аналого-цифровом преобразовании унифицированных аналоговых сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Контроллеры могут применяться в качестве контроллеров для построения автоматизированных систем управления технологическим процессом подстанций (АСУ ТП ПС), систем сбора и передачи информации/телемеханики (ССПИ/ТМ), а также в качестве устройств передачи данных в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ, АСУ Э) на электрических подстанциях (ПС), распределительных пунктах (РП), трансформаторных подстанциях (ТП), объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.
Контроллеры позволяют работать в двух режимах. Режим работы контроллеров определяется включением программных опций и аппаратной конфигурацией контроллера. Режим работы в качестве УСПД коммерческого учета включается программной опцией «М».
Контроллеры представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».
В зависимости от назначения контроллеры включают в свой состав: модули процессорные с портами Ethernet, модули ввода унифицированных аналоговых сигналов, модули дискретных входов, модули дискретных входов/выходов, модули дискретных выводов, модули коммуникационные (обеспечивающие интерфейсы RS-232, RS-485, Ethernet), модуль системы обеспечения единого времени Глонасс/GPS (интегрирован с процессорным модулем), модуль беспроводной передачи данных GPRS/3G/LTE (интегрирован с процессорным модулем), модули источников питания. Состав контроллера определяется на этапе заказа.
В зависимости от количества модулей расширения, входящих в состав контроллеров, контроллеры подразделяются на следующие исполнения:
- ARIS-2803 содержит до трех модулей расширения;
- ARIS-2805 содержит до пяти модулей расширения;
- ARIS-2808 содержит до восьми модулей расширения;
Для увеличения информационной емкости контроллеров предназначены крейты для расширения ARIS-2808E, используемые в качестве удаленных модулей дискретных сигналов и выдачи команд управления. ARIS-2808E содержит до восьми модулей расширения.
Для визуализации данных, поступающих в контроллер, возможно применение выносного
экрана.

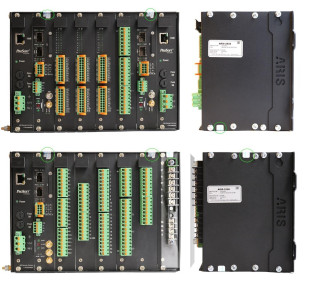

Рисунок 1 - Общий вид контроллеров и место нанесения гарантийных наклеек и пломб
В состав программного обеспечения (далее по тексту - ПО) контроллеров входит:
- встроенное системное программное обеспечение (далее СПО);
- прикладное ПО - программа-конфигуратор, Web-интерфейс.
Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование СПО | libecom.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.8.132 |
| Цифровой идентификатор ПО | 756a3d38939805965e4467090 5fc93d5 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Основные метрологические и технические характеристики контролеров приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 1 от 0 до 5 от 0 до 10 от -10 до +10 |
| Разрешение аналого-цифрового преобразователя при измерении напряжения постоянного тока, бит | 13+1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, %: - для диапазона от 0 до 1 В - для диапазона от 0 до 5 В - для диапазона от 0 до 10 В - для диапазона от -10 до +10 В | ±0,5 ±0,2 ±0,1 ±0,1 |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 5 от -5 до +5 от 0 до 20 от 4 до 20 |
| Разрешение аналого-цифрового преобразователя при измерении силы постоянного тока, бит | 13+1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %: - для диапазона от 0 до 5 мА - для диапазона от -5 до +5 мА - для диапазона от 0 до 20 мА - для диапазона от 4 до 20 мА | ±0,2 ±0,2 ±0,1 ±0,1 |
| Пределы допускаемой абсолютной погрешности внутренних часов: - без синхронизации от источника точного времени ГлонассЮРБ в сутки, с - с синхронизацией от источника точного времени ГлонассЮРБ (с использованием 1PPS), мс | ±1 ±1 |
| Параметры сети питания: - напряжение постоянного (переменного) тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 120 до 375 (от 85 до 265) от 47 до 63 от 18 до 36 |
| Потребляемая сила электрического тока, А, не более | 4,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения ARIS-2803 - для исполнения ARIS-2805 - для исполнений ARIS-2808 и ARIS-2808E | 177x141x147 177x202x147 177x293x147 |
| Масса, кг, не более: - для исполнения ARIS-2803 - для исполнения ARIS-2805 - для исполнений ARIS-2808 и ARIS-2808E | 3,5 4.0 5.0 |
| Наименование характеристики | Значение |
| Рабочие условия: - температура окружающего воздуха, °С а) при питании контроллеров от сети переменного или постоянного тока номиналом 220 В б) при питании контроллеров от сети постоянного тока номинальным напряжением 24 В - относительная влажность воздуха при температуре 30 °С, не более, % | от -40 до +60 от -40 до +70 90 |
| Средняя наработка на отказ, ч | 125 000 |
| Средний срок службы, лет | 20 |
наносится на боковую панель контроллеров офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность контроллеров представлена в таблице 4.
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллеры многофункциональные ARIS-28xx | ПБКМ.424359.016 | 1 шт. |
| Руководство по эксплуатации на CD диске1) | ПБКМ.424359.016 РЭ | 1 экз. |
| Формуляр | ПБКМ.424359.016 ФО | 1 экз. |
| Методика поверки | ПБКМ.424359.016 МП | 1 экз. |
| Антенна ГЛОНАСС/GPS2 | Trimble Bullet 57861-00 2J 2J9001 или аналоги | 1 шт. |
| Антенна 3G/LTE3) | BY-LTE-06-02 или аналоги | 2 шт. |
| Источник питания 220/24 В4) | STEP PS/1AC/24DC/2.5 или аналоги | 1 или 2 |
| Примечания: !) - на партию поставляется один CD диск; 2) - антенны поставляются при наличии в составе модулей ГЛОНАСС/GPS; 3) - антенны поставляются при наличии в составе модулей модемов LTE/3G; 4) - источники питания поставляются при исполнении на 24 В, в зависимости от количества установленных модулей питания. | ||
осуществляется по документу ПБКМ.424359.016 МП «Контроллеры многофункциональные ARIS-28xx. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г.
Основные средства поверки:
- калибратор многофункциональный AOIP модификации Calys 150R (регистрационный номер в Федеральном информационном фонде 48000-11);
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПБКМ.424359.016 ТУ Контроллеры многофункциональные ARIS-28xx. Технические условия
