| Номер в госреестре | 67868-17 |
| Наименование СИ | Преобразователи интерфейса |
| Обозначение типа СИ | ПИ-485-СВ-32А |
| Изготовитель | Общество с ограниченной ответственностью "Валком" (ООО "Валком"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи интерфейса ПИ-485-СВ-32А (далее - преобразователи) предназначены для измерений и воспроизведения силы постоянного тока.
Принцип действия преобразователей основан на аналого-цифровом преобразовании силы постоянного тока, поступающей по 32 независимым измерительным каналам (ИК), обработке измеренных сигналов и последующей передачи результатов обработки по последовательному интерфейсу передачи данных RS-485 в устройство обработки верхнего уровня. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного тока по двум независимым ИК для управления исполнительными устройствами.
Конструктивно преобразователи интерфейса ПИ-485-СВ-32А выполнены в виде печатной платы, с установленными на ней электронными компонентами, установленной в пластиковом или металлическом корпусе. На верхней стороне модулей имеются клеммы для подключения питания, интерфейсов, а также для подключения входных аналоговых сигналов. На верхней стороне модулей установлены светодиоды для контроля наличия питания, сигнализации о работе по интерфейсам RS-485, а также по состоянию дискретных входов/выходов.
Преобразователи предназначены для встраивания в различные системы и пломбировке не подлежат.
Преобразователи имеют следующие исполнения в зависимости от материала и внешнего вида корпуса: ПИ-485-СВ-32А (стандартный, пластиковый), ПИ-485-СВ-32А-У (усиленный, пластиковый), ПИ-485-СВ-32А-М (металлический), ПИ-485-СВ-32А-Н (низкий, пластиковый). Плата преобразователя одинаковая для всех исполнений. Адреса на плате устанавливаются с помощью переключателя от 0 до 31.

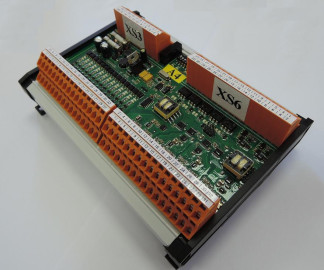

Общий вид преобразователя представлен на рисунке 1.
Программное обеспечение (ПО) нижнего уровня является метрологически значимой частью ПО преобразователя, оно представляет собой технологический файл PI-485-CB-32A.mot, устанавливаемый в энергонезависимую память преобразователя в производственном цикле на предприятии-изготовителе с помощью специализированных средств.
По верхнего уровня также является метрологически значимой частью ПО преобразователей и представляет собой Программу ADIO_Utility_Metrology, позволяющую отображать результаты измерений и воспроизведения преобразователей и осуществлять их поверку.
Идентификационные данные ПО нижнего и верхнего уровня представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Программное обеспечение нижнего уровня | |
| Идентификационное наименование ПО | PI-485-CB-32A.mot |
| Номер версии (идентификационный номер) ПО | V4.7 |
| Цифровой идентификатор ПО | HEX: FFFFB7D1 DEC: 4294948817 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| Программное обеспечение верхнего уровня | |
| Идентификационное наименование ПО | ADIO Utility Metrology |
| Номер версии (идентификационный номер) ПО | v.1.1 |
| Цифровой идентификатор ПО | HEX: AF20 DEC: 44832 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
В процессе эксплуатации преобразователя доступ к ПО нижнего уровня отсутствует. Уровень защиты ПО нижнего и верхнего уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Метрологические характеристики каналов измерения/воспроизведения преобразователей нормированы с учетом ПО нижнего и верхнего уровня.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной, приведенной к диапазону измерений (ДИ), погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной, приведенной к ДИ, погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной (от +20 до +25 °С) в рабочем диапазоне температур от -40 до +80 °С на каждые 10 °С, %. | ±0,15 |
| Количество ИК | 32 |
| Диапазон воспроизведения силы постоянного тока, мА | от 4 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной, приведенной к диапазону воспроизведения (ДВ), погрешности воспроизведения силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной, приведенной к ДВ, погрешности воспроизведения, вызванной отклонением температуры окружающего воздуха от нормальной (20±5) °С в рабочем диапазоне температур от минус 40 до плюс 80 °С на каждые 10 °С, %. | ±0,1 |
| Количество каналов воспроизведения | 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 45 до 80 от 84 до 106,7 (от 630 до 800) |
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Питание от источника постоянного тока (основное/резервное), В | от 18,0 до 31,2 |
| Потребляемая мощность, Вт, не более | 5 |
| Г абаритные размеры (длина х ширина х высота) преобразователя, мм, не более | 212x132x98 |
| Масса преобразователя, кг, не более | 0,6 |
| Рабочие условия применения - температура окружающей среды, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность окружающего воздуха (при температуре плюс +55 °С), %, не более - амплитуда ускорения синусоидальной вибрации, при частоте от 5 до 500 Гц, м/с (g) - пиковое ударное ускорение, при механическом ударе одиночного действия длительностью от 0,5 до 2 мс, м/с (g) | от - 40 до + 80 от 84 до 106,7 (от 630 до 800) 100 49 (5) 1177 (120) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 100 000 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Преобразователь интерфейса ПИ-485-СВ-32А | 1 | ||
| Методика поверки | МП-206-0027-2017 | 1 | Одна на партию |
| Паспорт | АТЛМ.406233.005ПС | 1 |
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Руководство по эксплуатации | АТЛМ.406233.005РЭ | 1 | Одно на партию |
| Программное обеспечение (по заказу) | ADIO Utility Metrology | 1 | на СD или Flash накопителе |
осуществляется по документу МП 206-0027-2017 «Преобразователи интерфейса ПИ-485-СВ-32А. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.04.2017 г. Основные средства поверки:
- мегаомметр Е6-24/1 (рег. № 47135-11) испытательное напряжение 100 В, диапазон измерений сопротивления от 0,01 МОм до 9,99 ГОм, пределы относительной погрешности измерений сопротивления 5 = ±(3 %+3 е.м.р.);
- калибратор многофункциональный MC5-R (рег. № 22237-08), диапазон измерений силы постоянного тока: от минус 100 до плюс 100 мА, погрешность измерений: ±0,02 % диапазон воспроизведения силы постоянного тока: от 0 до 25 мА, погрешность воспроизведения: ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на корпус преобразователей, как показано на рисунке 1, а также на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 - 30 А ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 15150-68 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Технические условия. Преобразователи интерфейса серии ПИ-485. АТЛМ.406233.005ТУ-2015
